Korzystanie z wejścia cyfrowego
254
PL
Napięcia poniżej 2 V są definitywnie
interpretowane jako niskie, a napięcia powyżej
3V są definitywnie interpretowane jako
wysokie. Maksymalne dopuszczalne napięcie
wejściowe wynosi 30 V. Przełączanie niskie/
wysokie (zwiększanie napięcia wejściowego)
zwykle występuje przy 2,8 V. Przełączanie
wysokie/niskie (zmniejszanie napięcia
wejściowego) zwykle występuje przy 2,1 V.
Histereza 0,7 V zapobiega nagłym
przełączeniom.
Napięcia interferencyjne na wejściu IN 1
muszą być zawsze niższe niż 2 V. Aby to
zagwarantować, przewód wejściowy
łączącego kabla powinien być zawsze
podłączony. Jeżeli wejście IN 1 nie jest
wykorzystywane, przewód wejściowy musi
być podłączony do uziemienia (GND). Aby

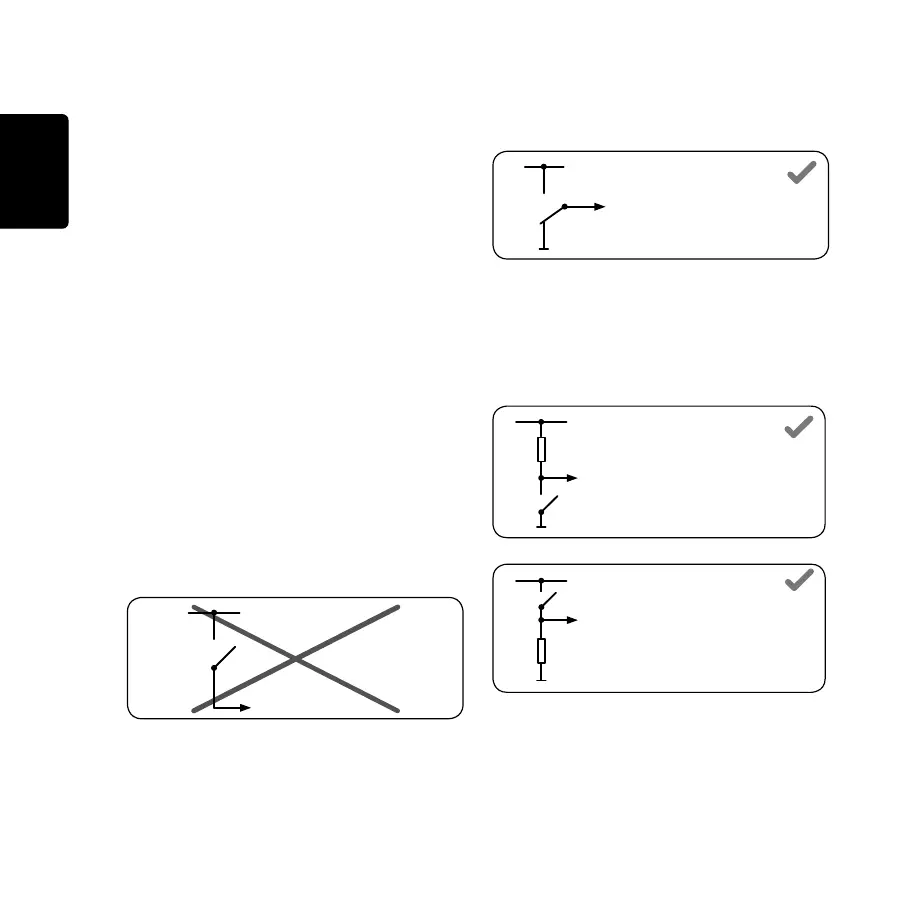

ocenić przełącznik, musi on być
zaprojektowany jako przełącznik przejściowy,
który przełącza
wejście IN 1 między plusem a
minusem (uziemienie GND) napięcia systemu
elektrycznego pojazdu (+9 do 30 V).
Jeżeli przełącznik przejściowy nie jest
dostępny, ładunek elektryczny (np. lampka
wskaźnika, opornik) między wejściem IN 1 a
uziemieniem (GND) lub między wejściem IN 1
a napięciem pojazdu (+9 do 30 V) może dać
zdefiniowane poziomy.
Przy stosowaniu ładunków indukcyjnych
należy używać dodatkowej diody równolegle z
ładunkiem. Więcej informacji i przykładów
znajduje się na stronie internetowej http://
business.tomtom.com/in1.
IN 1
(LINK 300/310)
+9–30 V
IN 1
(LINK 300/310)
+9–30 V
Uziemienie
Rezystor obciążający ≤10 kΩ
IN 1
(LINK 300/310)
+9–30 V
Uziemienie
Rezystor obciążający ≤10 kΩ
IN 1
(LINK 300/310)
+9–30 V
Uziemienie
IG_PL.book Page 254 Tuesday, February 1, 2011 2:11 PM
