TomTom LINK 310 - Page 268

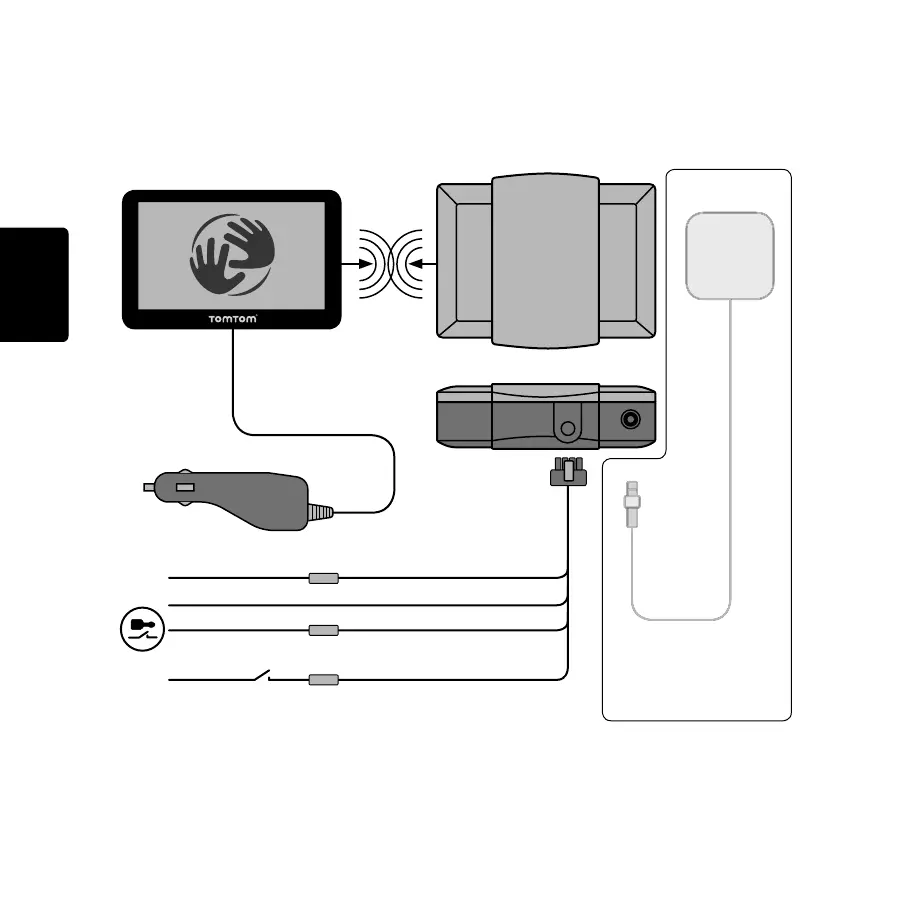

Přehled připojení
270
CS
Přehled
připojení
* Viz Technické údaje na straně287
** Zkontrolujte, zda je tento drát spojen s 15A
pojistkou.
SMB
Anténa GPS
S
M
B
Ant
é
na GP
S
TomTom GO 7000
TomTom PRO 7xxx
TomTom LINK 300/310
Bluetooth
TM
Napájecí kabel
+9-30 VSvorka 30**
GNDSvorka 31
IN 1+9-30 V (zelená/modrá)
(hnědá)
(červená)
F1 2Af*
F2 2Af*
F3 2Af*
(černá)
IGN
(+9-30 V)Svorka 15**
Volitelné
