Montaje
Importante: En el momento de la compra la batería no está totalmente cargada. Antes de usar la
máquina por primera vez, consulte el Manual del operador de la batería y del cargador .
Instalación de la espada y la cadena
PELIGRO
Cualquier contacto con los dientes de la sierra de pértiga puede causar lesiones personales
graves.
• Retire la batería antes de realizar cualquier ajuste o mantenimiento de la sierra de pértiga.
• Siempre use guantes cuando realice cualquier ajuste o mantenimiento de la sierra de
pértiga.
1. Coloque la sierra de pértiga en una supercie plana y no instale la batería.
2. Retire la cubierta lateral; gire el pomo de la cubierta en sentido antihorario hasta que el pomo quede
libre, y luego retire la cubierta lateral ( Figura 3 ).

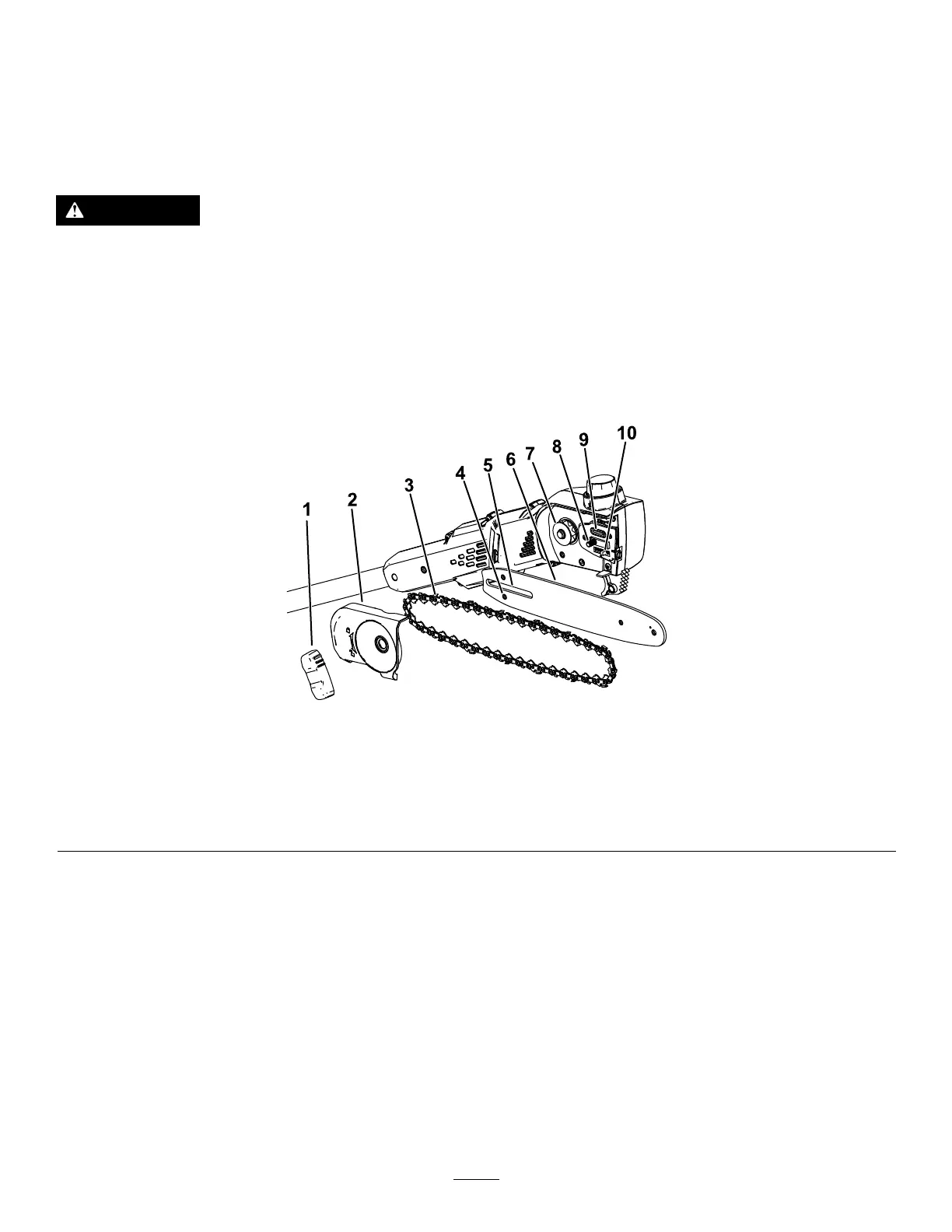

g374226
Figura 3
1. Pomo de la cubierta 5. Ranura de la espada
9. Salida de aceite
2. Cubierta lateral
6. Espada 10. Espárrago de ajuste de la cadena
3. Cadena
7. Piñón de arrastre
4. Ranura del espárrago de ajuste de la
cadena
8. Espárrago de la espada
3. Coloque la cadena alrededor del piñón de arrastre en el extremo delantero de la espada, con el lo de
corte de los dientes del tramo superior de la espada orientado hacia adelante, como se muestra en el
diagrama situado bajo la cubierta lateral de la sierra de pértiga.
4. Siga colocando la cadena alrededor de la espada, alojando la cadena en la ranura de la espada.
5. Coloque el bucle abierto de la cadena (la parte que no está montada en la espada) alrededor del piñón de
arrastre de la sierra de pértiga ( Figura 3 ).
Importante: Asegúrese de introducir el espárrago de ajuste de la cadena en la ranura del
espárrago de ajuste de la cadena de la espada ( Figura 3 ).
Puede ser necesario girar el tornillo tensor de la cadena para poder introducir el espárrago en
la ranura de la espada ( Figura 19 ).
6. Instale la cubierta lateral y el pomo de la cubierta, y apriete provisionalmente la cubierta lateral girando
el pomo en sentido horario.
7. Ajuste la tensión de la cadena; consulte Ajuste de la tensión de la cadena ( página 19 ) .
