Toro Flex-Force Power System 60V - Ensamblaje de la Sierra de Pértiga

Ensamblaje de la sierra de pértiga

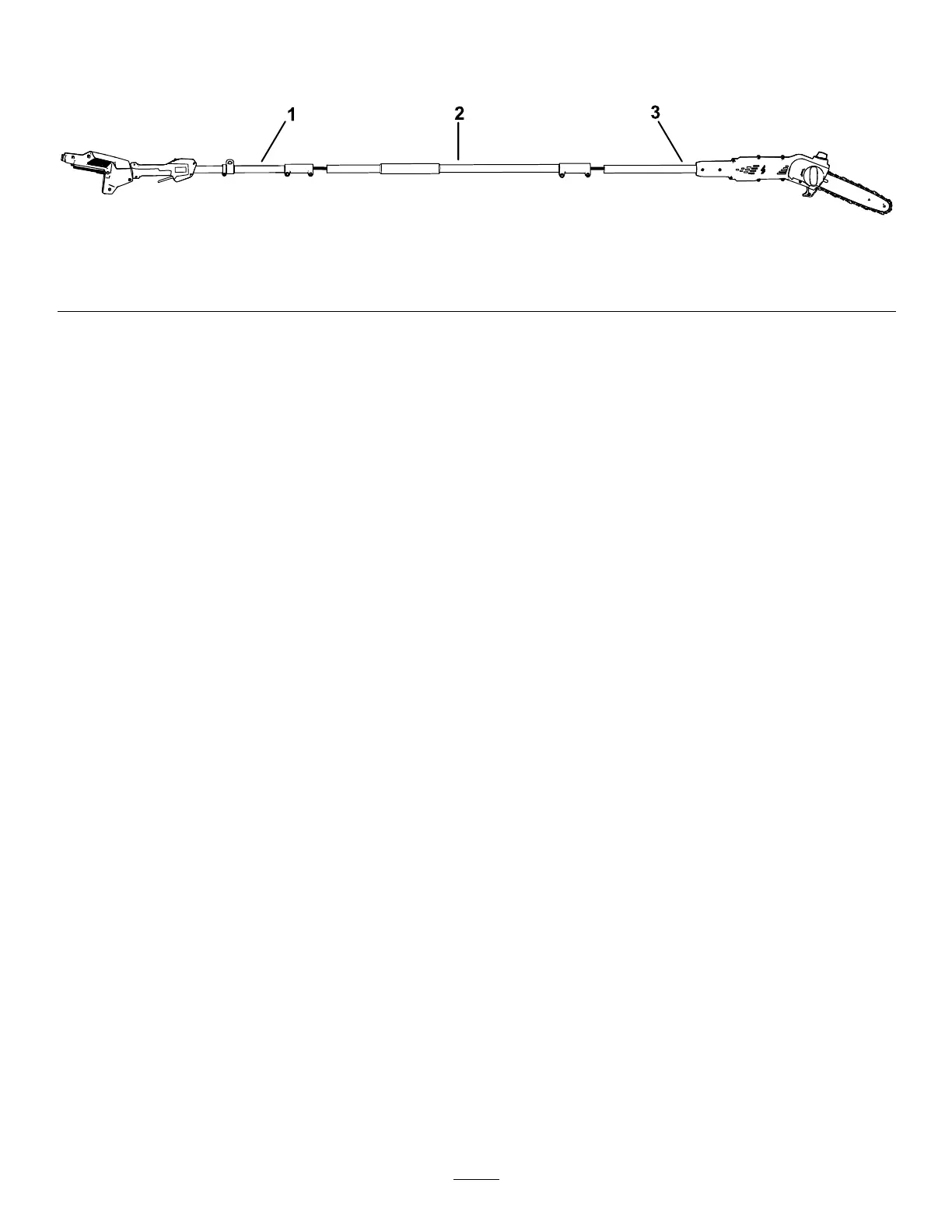

1. Despliegue las secciones de la pértiga ( Figura 4 ).
g374227
Figura 4
1. Sección de la empuñadura 3. Sección de la sierra
2. Sección central
2. Alinee el botón de bloqueo de la sección central con el oricio de la sección de la empuñadura y junte
las dos secciones ( Figura 5 ).
Nota: El botón de bloqueo encaja en el oricio cuando los tubos se sujetan entre sí.
3. Utilice la llave suministrada para sujetar entre sí estas dos secciones de la pértiga ( Figura 5 , E).
4. Repita este procedimiento para conectar la sección de la sierra a la sección central ( Figura 5 ).
