Mantenimiento de la
espada, la cadena y el
piñón de arrastre.
Cada año o antes del almacenamiento
PELIGRO
Cualquier contacto con los dientes de la sierra
de pértiga puede causar lesiones personales
graves.
• Retire la batería antes de realizar cualquier
ajuste o mantenimiento de la sierra de
pértiga.
• Siempre use guantes cuando realice
cualquier ajuste o mantenimiento de la
sierra de pértiga.
1. Coloque la sierra de pértiga en una supercie
nivelada y retire la batería; consulte Retirada de
la batería ( página 17 ) .
2. Retire la cubierta lateral; gire el pomo de la
cubierta en sentido antihorario hasta que el
pomo quede libre, y luego retire la cubierta
lateral ( Figura 20 ).

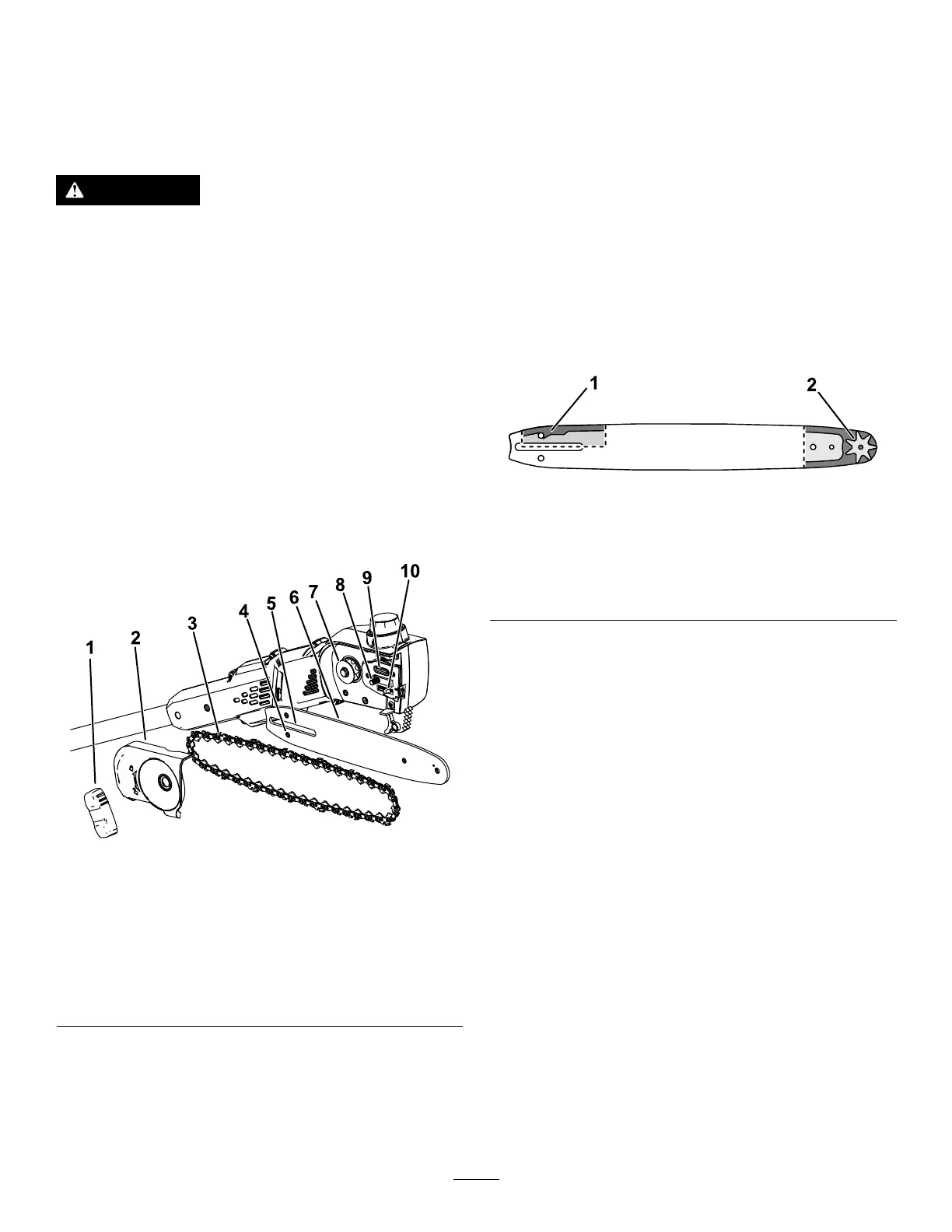

g374226
Figura 20
1. Pomo de la cubierta 6. Espada
2. Cubierta lateral
7. Piñón de arrastre
3. Cadena
8. Espárrago de la espada
4. Ranura del espárrago de
ajuste de la cadena
9. Salida de aceite
5. Ranura de la espada 10. Espárrago de ajuste de la
cadena
3. Aoje la cadena girando el tornillo de apriete de
la cadena en sentido antihorario ( Figura 19 ).
4. Separe la cadena de la espada y apártalas.
5. Limpie cualquier suciedad de debajo de la
cubierta lateral.
6. Inspeccione el piñón de arrastre; si está muy
desgastado o dañado, sustitúyalo; póngase en
contacto con un servicio técnico autorizado.
7. Compruebe que la salida de aceite ( Figura
20 ) está libre de residuos; limpie la zona si es
necesario.
8. Limpie la espada y la cadena; use un alambre o
un pequeño destornillador de cabeza plana para
eliminar la suciedad y los residuos de la ranura
del borde de la espada, empezando en el piñón
del extremo delantero y trabajando hacia atrás.
Asegúrese de que el canal de aceite de la
espada que está alineado con la salida de
aceite de la sierra de pértiga está limpio para
que el aceite pueda uir libremente a la cadena
( Figura 21 ).
g315856
Figura 21
Secciones internas de la espada ilustradas
1. Asegúrese de que este
canal que se comunica
con la salida de aceite
está limpio.
2. Asegúrese de que el piñón
de la espada está limpio y
que gira libremente.
9. Inspeccione la espada y la cadena; si la espada
está doblada, las ranuras están dañadas,
o el piñón del extremo delantero no gira
libremente, cambie la espada; si la cadena está
excesivamente desgastada o dañada, cámbiela.
10. Instale la espada y la cadena; consulte
Instalación de la espada y la cadena ( página
22 ) .
1 1. Asegúrese de que el aceite uye hasta la
cadena; consulte Comprobación del ujo de
aceite de la cadena ( página 18 ) .
21
