Toro LX460 User Manual

25

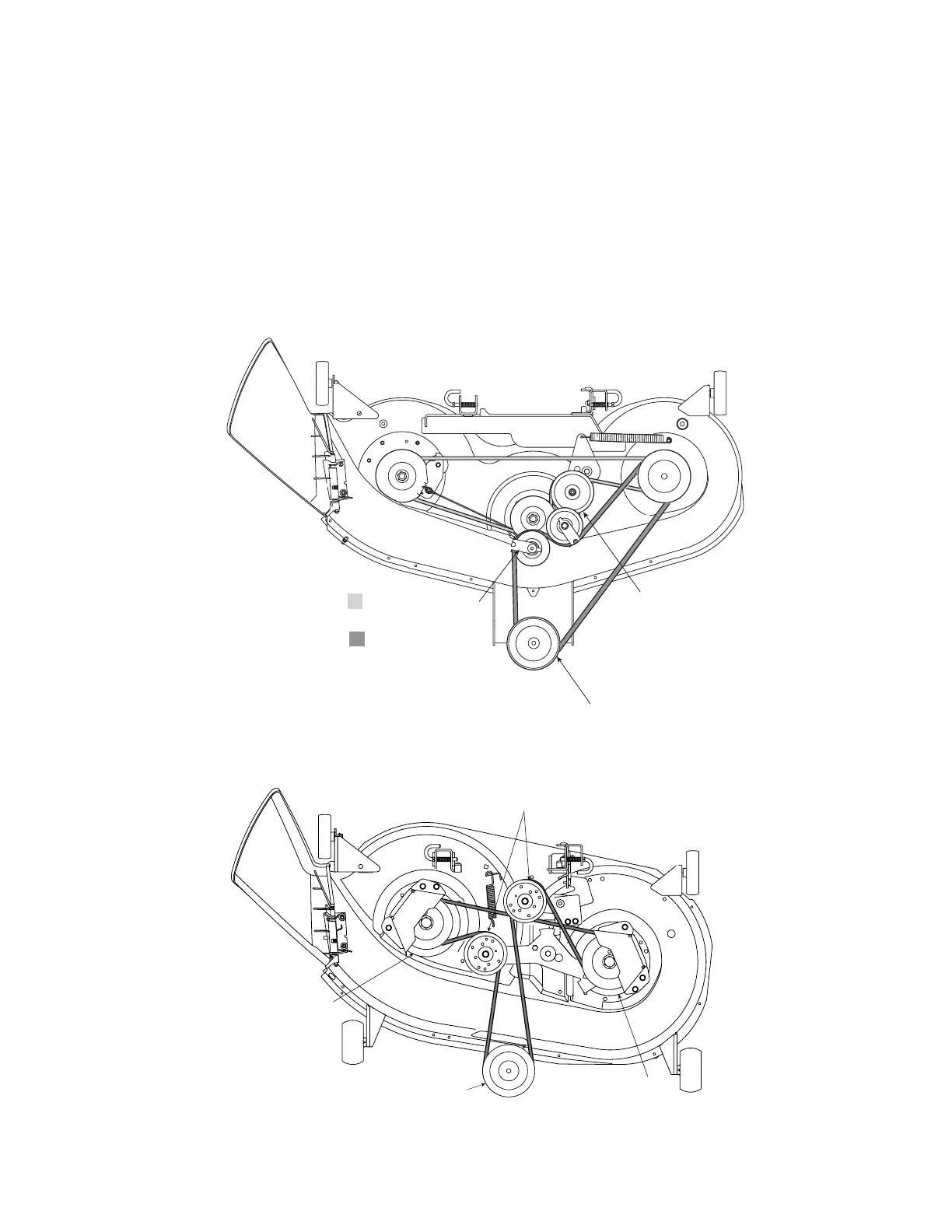

Figure 21
Procédez comme suit pour changer ou remplacer les
courroies du plateau de coupe :
• Abaissez le plateau de coupe en plaçant la manette
de relevage dans l’encoche inférieure du garde-
boue de droite.
• Retirez les couvre-courroies en enlevant les vis
auto-taraudeuses qui les maintiennent sur le
plateau de coupe.
Plateaux de coupe de 42 po et 46 po avec prise de force
manuel
• Dégagez la tige du guide de courroie de la poulie
motrice (utile, mais pas essentiel).
• Desserrez soigneusement, sans la retirer, la vis et
l'écrou fixant les deux poulies de tendeur.
• Dégagez la courroie du plateau de coupe de toutes
les poulies, y compris la poulie de tension du
plateau de coupe.
• Installez les courroies neuves. Voir la Figure 21.
• Serrez la boulonnerie fixant les deux poulies
tendeur.
• Replacez les couvre-courroies retirés
précédemment.
0OULIEÍ
FUS£EGAUCHE
0OULIESDETENSION
0OULIEÍ
FUS£EDROITE
0OULIEMOTRICE
0LATEAUDECOUPEDEPO
PRISEDEFORCEMANUELLEILLUSTR£
0OULIEDETENSION
DUPLATEAUDECOUPE
0OULIEMOTRICE
3UPPORTDEPOULIE
DETENSIONDELA
PRISEDEFORCE
#OURROIEDELAPRISE
DEFORCEENHAUT
#OURROIEDUPLATEAU
DECOUPEENBAS
0LATEAUDECOUPEDEPO
PRISEDEFORCEMANUELLEILLUSTR£

Toro LX460 Specifications

General

Cutting Width	46 inches
Number of Blades	2
Transmission	Hydrostatic
Starting System	Electric
Deck Material	Steel
Wheel Size	15 inches (front), 20 inches (rear)
Warranty	3 years
