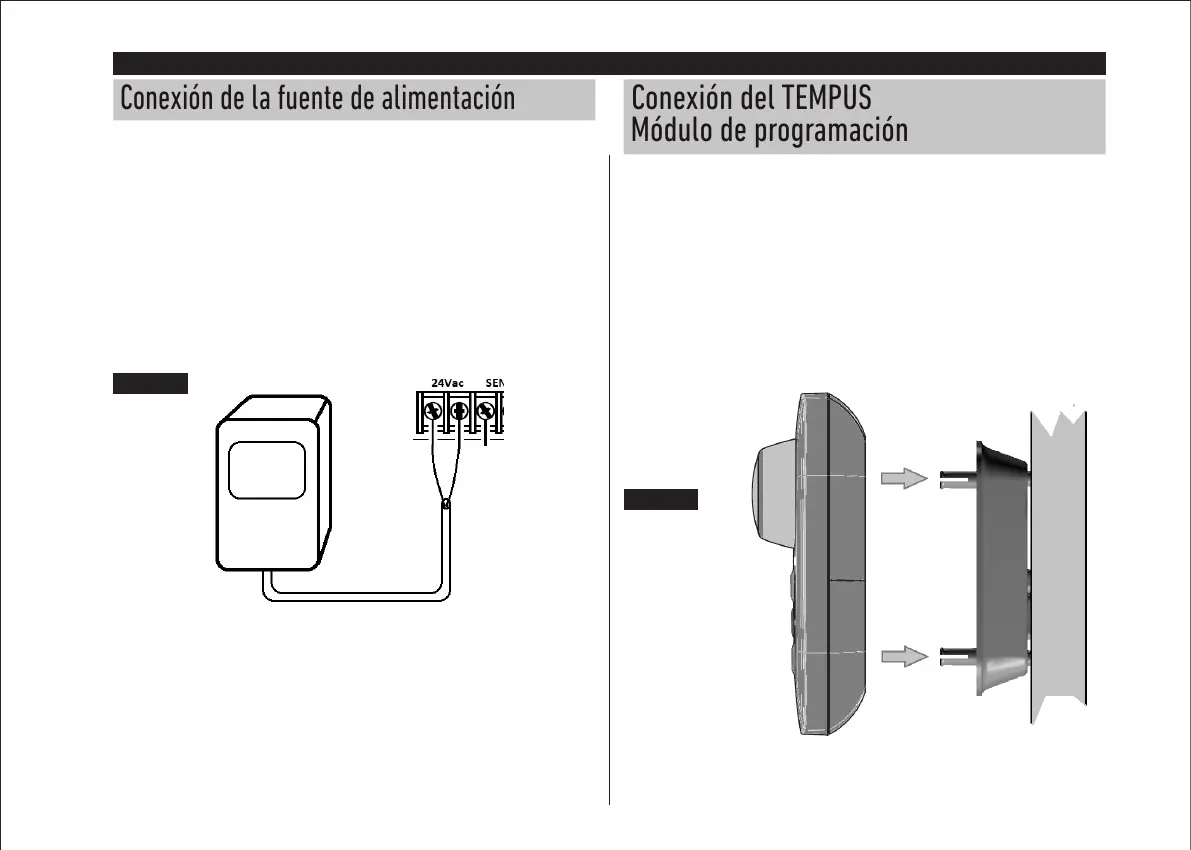

Conexión de la fuente de alimentación
1. Introduzca 4" del cable del transformador en el Controlador a través del conducto
(C) de la Figura 1 o a través del agujero ciego (si no se utiliza el conducto).
2. Conecte el cable del transformador marrón y azul en los terminales con la etiqueta
«24VAC». Véase la figura 5.
3. Enchufe el transformador en la toma de pared.
AUS: 230-240 VAC 50Hz
EU: 220-240 VAC 50Hz
US: 120 VAC 60Hz
Conexión del TEMPUS
Módulo de programación
Para completar el montaje del Controlador TEMPUS, conecte el módulo de
programación en el módulo trasero, alineándolos y presionándolos entre sí.
El módulo de programación también puede programarse cuando está separado del
módulo trasero. Para poder trabajar de esta manera, en el primer uso o después de
un periodo de 24 horas de ausencia de energía eléctrica, el módulo de programación
debe recargarse durante al menos 5 minutos (conectado al módulo trasero).
Figura 5
Figura 6
Controlador Toro TEMPUS
MÓDULO TRASERO
