Controlador Toro TEMPUS

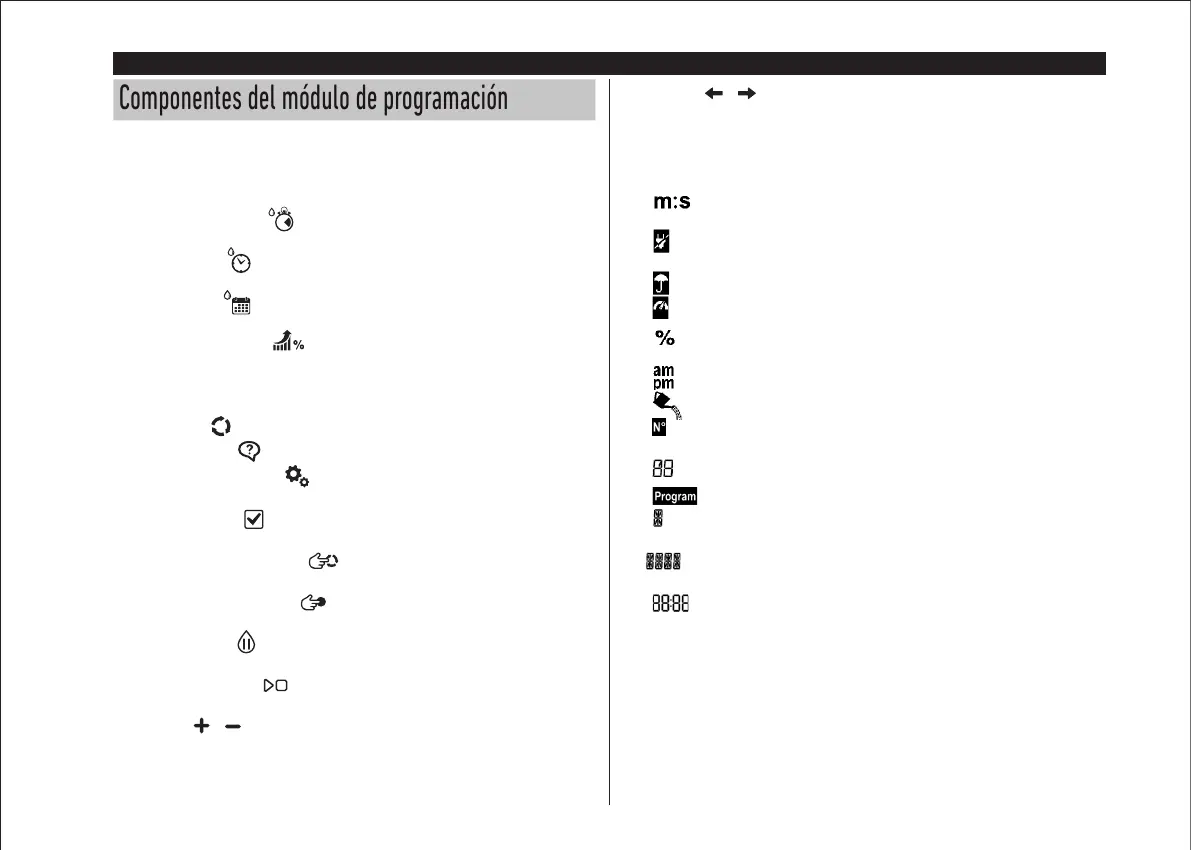

Componentes del módulo de programación
1. Módulo de programación
2. Dial de programación - Permite seleccionar las funciones de riego.
Posiciones del dial de control:
3. Tiempo de ejecución - Permite configurar la duración del tiempo de
ejecución de la estación.
4. Hora de inicio - Permite configurar la(s) hora(s) de inicio del programa de
riego automático.
5. Días de riego - Permite configurar los días individuales de la semana para
el riego automático.
6. Presupuesto de riego - Permite configurar el ajuste del presupuesto de
riego según la duración del tiempo de ejecución.
7. Botones P+ y P- - Permiten seleccionar los programas de riego siguientes/
anteriores.
8. Botón Auto - Permite seleccionar el funcionamiento automático.
9. Botón de Ayuda - Permite mostrar textos de ayuda en la pantalla LCD.
10. Botón de Configuración - Permite configurar los parámetros del
Controlador.
11. Botón de Prueba - Permite ejecutar un programa para comprobar el
funcionamiento hidráulico y eléctrico de la estación.
12. Botón de Programa manual - Permite seleccionar los programas de
riego para el funcionamiento manual.
13. Botón de Estación manual - Permite seleccionar las estaciones para el
funcionamiento manual.
14. Botón de Pausa - Apaga y evita el funcionamiento automático de la
estación.
15. Botón de Start/Stop - Permite arrancar o parar estaciones y programas
manuales y programas de prueba.
16. Botones y - Permiten aumentar o disminuir los valores de los números
que se muestran en la pantalla y diferentes funciones.
17. Botones y - Permiten seleccionar el parámetro de función siguiente o
anterior.
18. Botón de Reset - Inserte un clip para presionar el botón de Reset oculto y
reiniciar las operaciones.
19. Pantalla LCD
20. Símbolo - Se muestra cuando la duración del tiempo se visualiza en
minutos y segundos.
21. Símbolo - Se muestra cuando no hay alimentación de 24VCA o cuando se
retira el Módulo de control del Módulo trasero.
22. Símbolo - Se muestra cuando el riego automático está en Pausa.*
23. Símbolo - Se muestra cuando el sensor está activo.*
24. Símbolo - Se muestra cuando se utiliza un ajuste del tiempo de ejecución
del Presupuesto de riego.
25. Símbolo - Se muestra cuando se utiliza el formato de hora de 12H.
26. Símbolo - Se muestra cuando el riego está en funcionamiento.
27. Símbolo - Se muestra para identificar el número de la selección dentro de
una función.
28. 2 dígitos - Número que representa la selección visualizada.
29. Símbolo - Se muestra cuando se selecciona un programa de riego.
30. 1 carácter - Indica el Programa de riego seleccionado o «M» para Válvula
Maestra.
31. 10 caracteres - Texto multilingüe de descripción de funciones e
información de ayuda.
32. Pantalla principal - Muestra varios valores de tiempo e información del
Controlador.
33. Conector DB15 al módulo trasero.
34. Módulo Wi-Fi (model 53827 solamente).
35. Enchufe USB tipo A para conectar el módulo Wi-Fi (model 53827 solamente).
* Cuando ambos se muestran, el sensor de lluvia está activado
