6
Controlador Toro TEMPUS 4
_
6
_
8
Conectar as Válvulas
1. Conduzir os fios de válvula ou cabos das válvulas para o armário do controlador.
Nota: apesar de fio até 2 mm
2
poder ser usado, recomenda-se uma conexão
de válvula do pulverizador de fios múltiplos 2 mm
2
. Este cabo é isolado para
ser diretamente enterrado e dispõe de codificação de cores para simplificar a
instalação. Pode ser conduzido diretamente para o controlador por meio do furo
de acesso fornecido para a conduta do fio da válvula (se a conduta não for usada).
2. Conectar o fio codificado com a cor vermelha de cada eletroválvula (qualquer
uma das eletroválvulas pode ser usada para conexão) a um fio de cabo. Este é
denominado “Válvula Comum”. Ver a Figura 2.
3. Conectar um fio de cabo separado ao restante fio de cada eletroválvula.
Considerar a codificação de cor de fio usada para cada válvula e a estação de rega
de controlo. Será necessário ter esta informação ao conectar os fios de válvula ao
controlador.
4. Fixar todos os acoplamentos de fio usando conectores de porca. Para impedir
corrosão e possíveis curtos-circuitos, usar sempre uma porca de fio isolada,
tampa de graxa ou método à prova de água semelhante.
5. Na extremidade do controlador do cabo de conexão da válvula, descarnar 6 mm de
isolamento de todos os fios de cabo.
6. Fixar o fio Comum da Válvula ao terminal etiquetado COM. Conectar os fios de
válvula individuais aos apropriados terminais de estação. Conectar o fio de válvula
master (se aplicável) ao terminal etiquetado MV.
Nota: A conexão a uma válvula master ou relé de arranque de bomba é opcional e
pode não ser necessário para o seu sistema de rega.

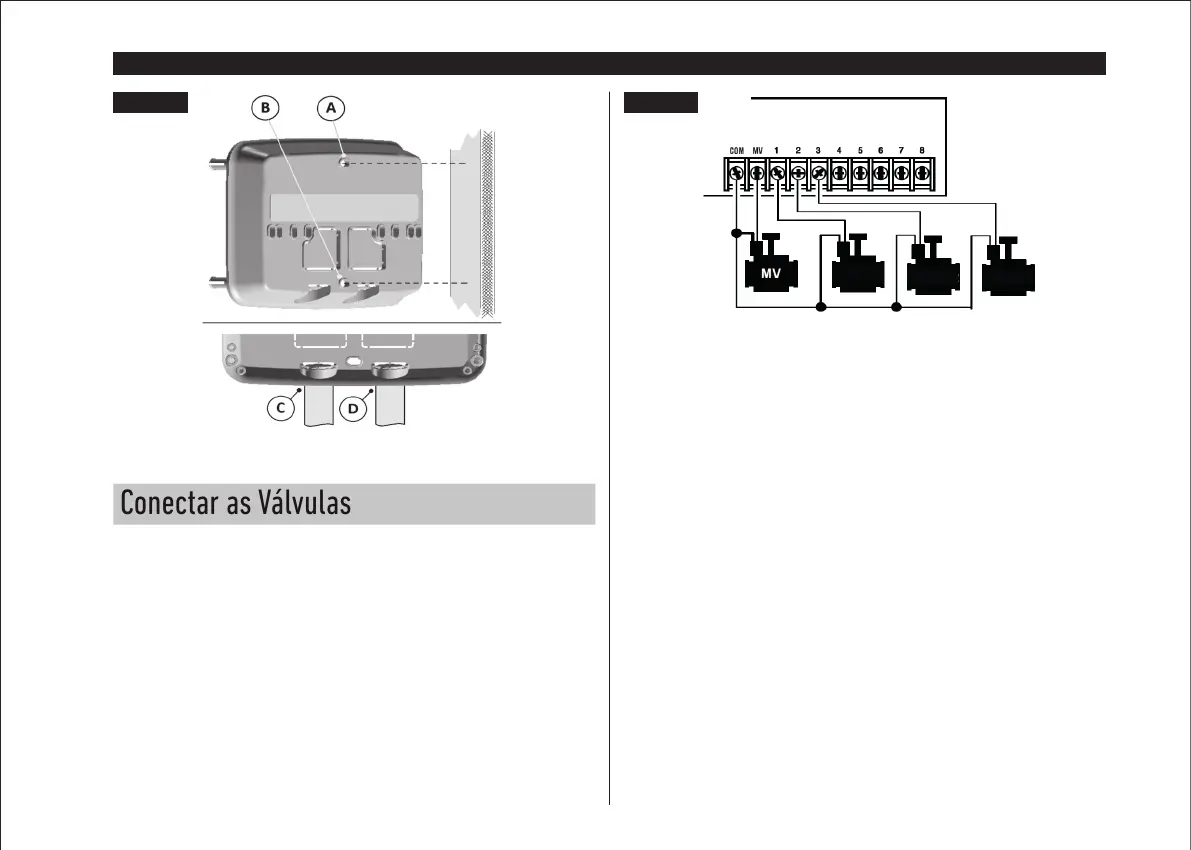

Figura 1 Figura 2
MÓDULO TRASEIRO
Fio Comum Válvula
Válvula 1
Válvula 2
Válvula 3
