Programmateur Toro TEMPUS 4
_
6
_
8

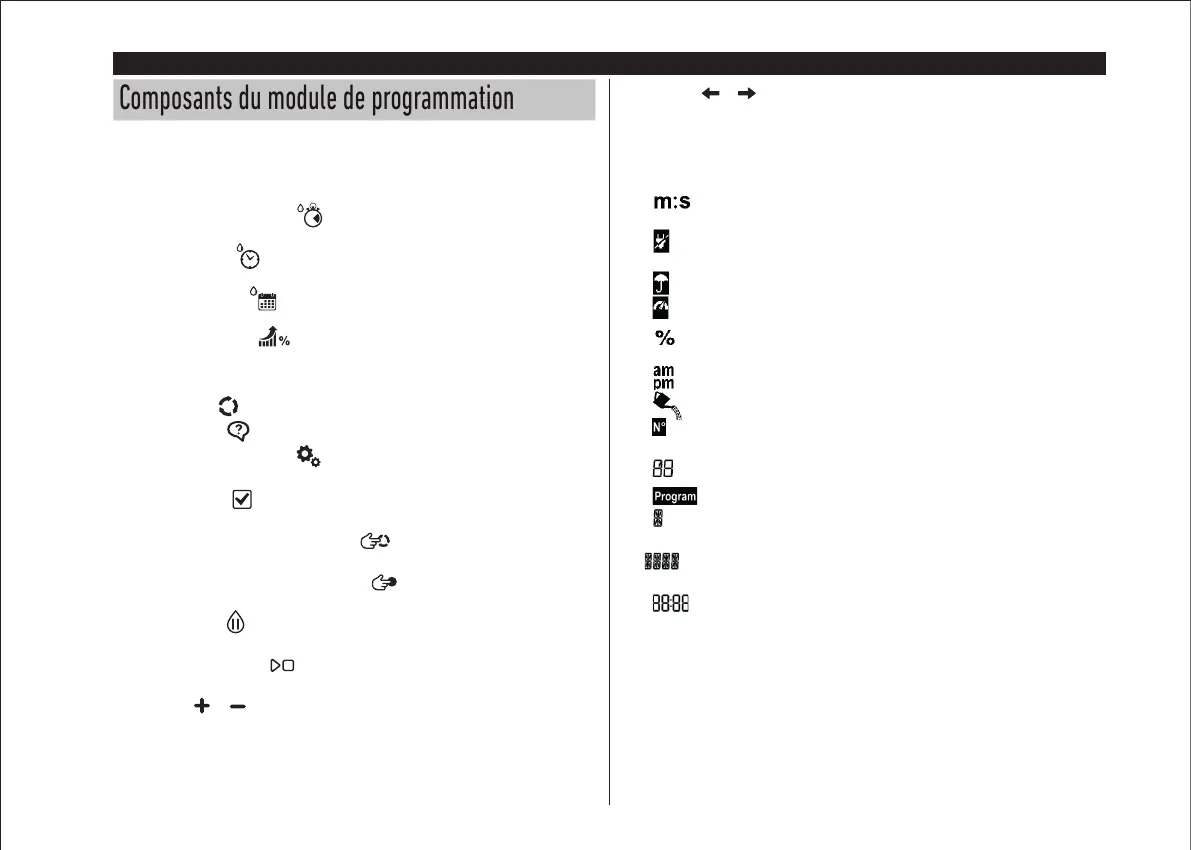

Composants du module de programmation
1. Module de programmation
2. Sélecteur de programmation - Pour sélectionner les fonctions d’irrigation.
Positions de contrôle de la sélection:
3. Durée de fonctionnement
- Pour configurer la durée de fonctionnement
de la station.
4. Heure de début
- Pour configurer l’heure ou les heures de début du
programme d’irrigation automatique.
5. Jours d’irrigation
- Pour configurer individuellement les jours de la
semaine pour l’irrigation automatique.
6. Budget d’irrigation
- Pour configurer l’ajustement du budget d’irrigation
pour la durée de fonctionnement.
7. Touches P+ et P- - Sélection des programmes d’irrigation suivant/précédent.
8. Touche Auto
- Pour sélectionner le fonctionnement automatique.
9. Touche d’aide
- Pour acher le texte d’aide sur l’écran LCD.
10. Touches de configuration
- Pour configurer les paramètres du
programmateur.
11. Touche de test
- Pour exécuter un programme afin de vérifier le
fonctionnement hydraulique et électrique de la station.
12. Touche de Programme(s) manuel(s)
- Pour sélectionner le(s)
programme(s) d’irrigation pour le fonctionnement manuel.
13. Touche de Station(s) en mode manuel
- Pour sélectionner la/les
station(s) pour le fonctionnement manuel.
14. Touche Pause
- Pour éteindre et éviter le fonctionnement automatique de la
station.
15. Touche Marche/Arrêt
- Pour lancer ou arrêter les stations et programmes
manuels et les programmes de test.
16. Touches
et - Appuyer dessus pour augmenter ou diminuer les valeurs
achées à l’écran et les diverses fonctions.
17. Touches et - Appuyer dessus pour sélectionner le paramètre de
fonctionnement suivant ou précédent.
18. Touche de réinitialisation - Insérer momentanément une aiguille pour appuyer sur la
touche de réinitialisation afin de redémarrer les opérations.
19. Écran LCD
20.
Symbole - S’ache lorsque la durée achée est exprimée en minutes et en
secondes.
21.
Symbole - S’ache en cas d’absence de tension 24VCA ou lorsque le module de
programmation est détaché du module de support.
22.
Symbole - S’ache lorsque l’irrigation automatique est en état de pause.*
23.
Symbole - S’ache lorsque le capteur est activé.*
24.
Symbole - S’ache lorsqu’un ajustement du budget d’irrigation selon la durée
est utilisé.
25.
Symbole - S’ache en cas d’utilisation du format 12H.
26.
Symbole - S’ache lorsque l’irrigation est actuellement activée.
27.
Symbole - S’ache pour identifier le numéro de la sélection au sein d’une
fonction.
28.
Nombre à deux chires - Représente la sélection achée.
29.
Symbole - S’ache lorsqu’un programme d’irrigation est sélectionné.
30.
1 caractère - identifie le programme d’irrigation sélectionné ou bien indique M
pour la Vanne Master.
31.
10 caractères - Texte multilingue de description de la fonction et des
informations d’aide.
32.
Écran principal - Indique les diverse valeurs temporelles et informations du
programmateur.
33. Connecteur DB15 du module de support
34. Module Wi-Fi (En option).
35. Prise USB de Type A la connexion du module Wi-Fi (en option).
*Quand tous les deux sont achés, le capteur de pluie est actif
