g331652

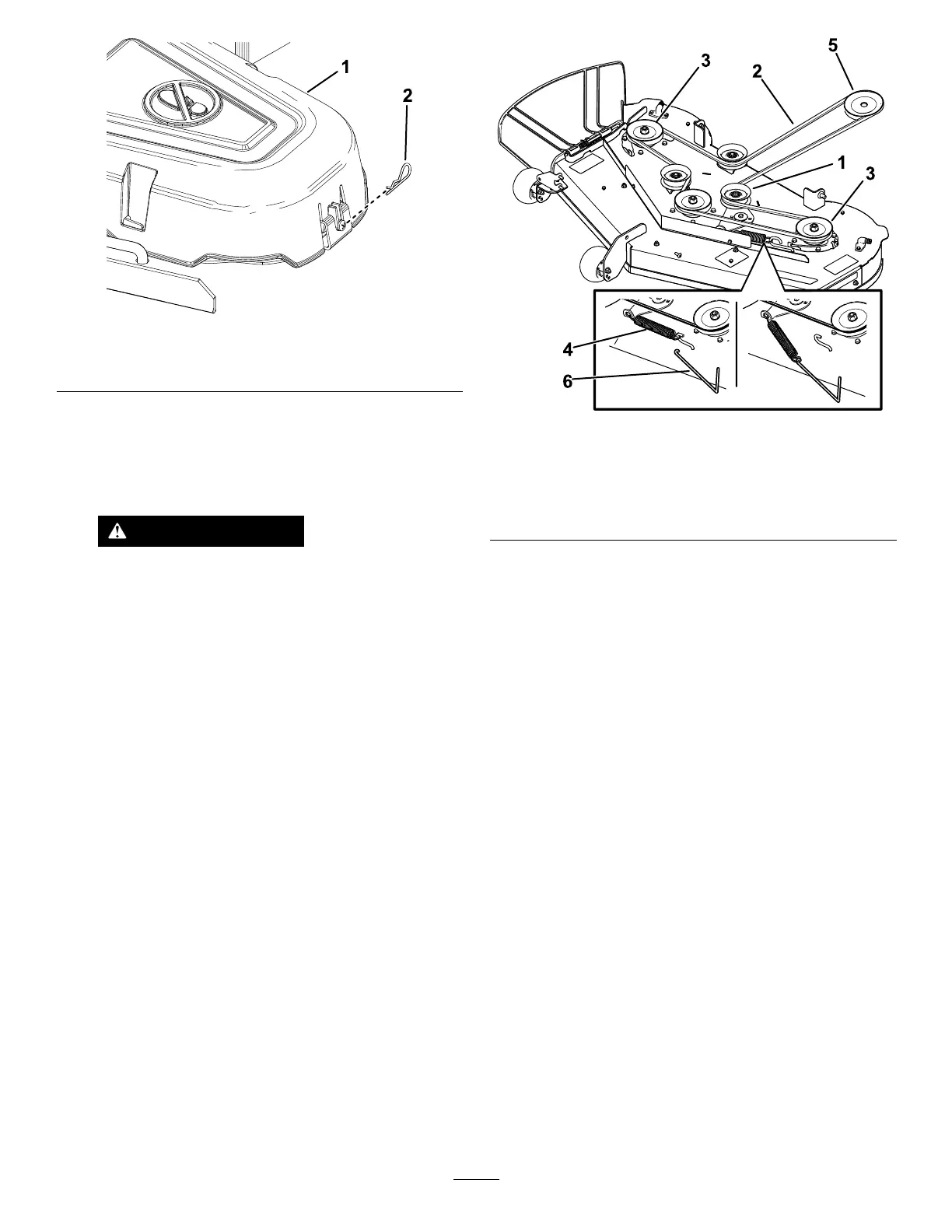

Figura 50
1. T apa
2. Chaveta
5. Usando una herramienta para la retirada de
muelles (Pieza T oro Nº 92 - 5771), retire el muelle
tensor del gancho de la carcasa para eliminar la
tensión de la polea tensora, y retire la correa de
las poleas ( Figura 51 ).
ADVERTENCIA
El muelle está tensado cuando está
instalado, y puede causar lesiones
personales.
T enga cuidado al retirar la correa.
g298026
Figura 51
1. Polea tensora 4. Muelle
2. Correa del cortacésped
5. Polea del motor
3. Polea exterior 6. Herramienta para la
retirada de muelles
6. Pase la correa nueva alrededor de las poleas
del motor y del cortacésped ( Figura 51 ).
7. Usando una herramienta para la retirada de
muelles (Pieza T oro N.º 92 - 5771), instale el
muelle tensor sobre el gancho de la carcasa y
tense la polea tensora y la correa ( Figura 51 ).
8. Instale las cubiertas de la polea.
46
