6. D'un côté de la machine, retirez la rondelle et la

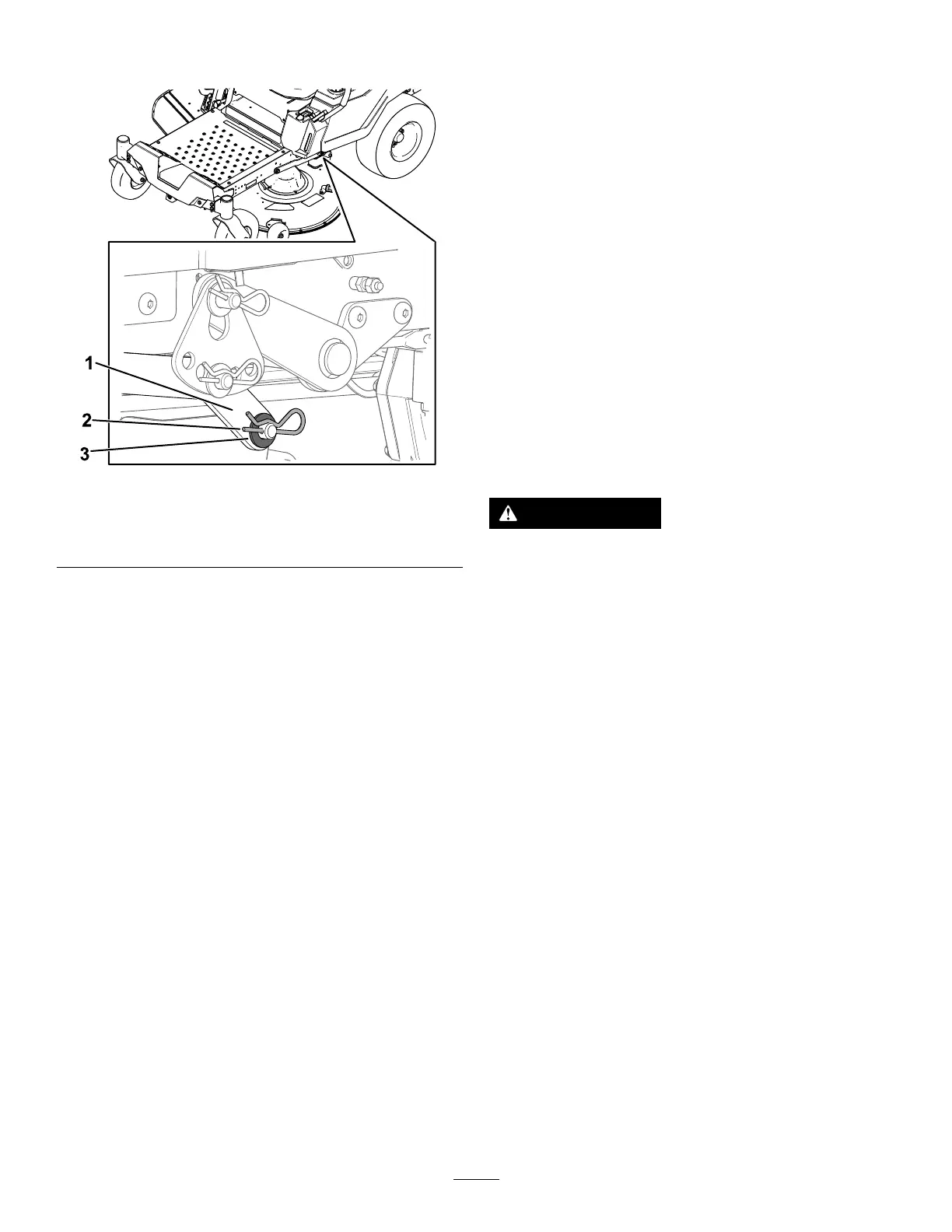

goupille fendue de l'axe du tablier ( Figure 67 ).
g295768
Figure 67
1. Bras de levage 3. Rondelle
2. Goupille fendue
7. Déposez le bras de levage de l'axe du tablier
( Figure 67 ).
8. Répétez les opérations 6 et 7 de l'autre côté de
la machine.
9. Déplacez le tablier de coupe en arrière pour
dégager la courroie du tablier de la poulie du
moteur .
10. Sortez le tablier de coupe de sous la machine.
Remarque: Conservez toutes les pièces en
vue du remontage.
Montage du tablier de
coupe
1. Garez la machine sur une surface plane et
horizontale, désengagez la commande des
lames (PDF) et écartez les leviers de commande
de déplacement vers l'extérieur en position de
STATIONNEMENT .
2. A vant de quitter la position d'utilisation, coupez
le moteur , enlevez la clé et attendez l'arrêt
complet de toutes les pièces mobiles.
3. Glissez le tablier de coupe sous la machine.
4. Abaissez le levier de hauteur de coupe à la
position la plus basse.
5. D'un côté de la machine, soulevez l'arrière du
tablier de coupe et installez le bras de levage
sur l'axe du tablier ( Figure 67 ).
6. Installez le bras de levage avec la rondelle et la
goupille fendue ( Figure 67 ).
7. Répétez les opérations 5 et 6 de l'autre côté de
la machine.
8. Fixez la tige de support avant au tablier de
coupe à l'aide de l'axe de chape et de la goupille
fendue ( Figure 66 ).
9. Reposez la courroie du tablier de coupe sur la
poulie du moteur ; voir Remplacement de la
courroie du tablier de coupe ( page 45 ) .
Remplacement du
déecteur d'herbe
Périodicité des entretiens : À chaque utilisation ou
une fois par jour —Vériez l'état du
déecteur d'herbe.
A TTENTION
Si l'ouverture d'éjection n'est pas fermée,
la machine peut projeter des objets dans
votre direction ou celle d'autres personnes
et causer des blessures graves. Un contact
avec la lame est également possible.
N'utilisez jamais la machine sans le déecteur
d'herbe, l'obturateur d'éjection ou le système
de ramassage.
1. Retirez l'écrou (⅜ po) de la tige, sous le tablier
de coupe ( Figure 68 ).
52
