9. Deslice la carcasa de corte hacia atrás para
retirar la correa del cortacésped de la polea del
motor .
10. Retire la carcasa de corte de debajo de la
máquina.
Nota: Guarde todas las piezas para
instalaciones futuras.
Instalación de la carcasa de
corte
1. Aparque la máquina en una supercie nivelada,
desengrane el mando de control de las cuchillas
(TDF) y ponga las palancas de control de
movimiento hacia fuera a la posición de
A PARCAR .
2. Apague el motor , retire la llave y espere a que
se detengan todas las piezas en movimiento
antes de abandonar el puesto del operador .
3. Deslice el cortacésped debajo de la máquina.
4. Baje la palanca de ajuste de la altura de corte a
la posición más baja.
5. En un lado de la máquina, levante la parte
trasera de la carcasa de corte e instale el brazo
de elevación en el pasador de la carcasa ( Figura
67 ).
6. Instale el brazo de elevación usando la arandela
y la chaveta ( Figura 67 ).
7. Repita los pasos 5 y 6 en el otro lado de la
máquina.
8. Conecte la varilla de soporte delantera a la
carcasa de corte con el pasador y la chaveta
( Figura 66 ).
9. Instale la correa del cortacésped sobre la polea
del motor; consulte Sustitución de la correa del
cortacésped ( página 45 ) .
Cambio del deector de
hierba
Intervalo de mantenimiento : Cada vez que se
utilice o diariamente —Compruebe
que el deector de hierba no está
deteriorado.
ADVERTENCIA
Si el hueco de descarga se deja destapado, la
máquina podría arrojar objetos hacia usted
o hacia otras personas y causar lesiones
graves. T ambién podría producirse un
contacto con la cuchilla.
No utilice la máquina nunca sin tener
colocado un deector , una tapa de descarga
o un sistema de recogida de hierba.
1. Retire la tuerca (⅜") de la varilla (debajo del
cortacésped) ( Figura 68 ).

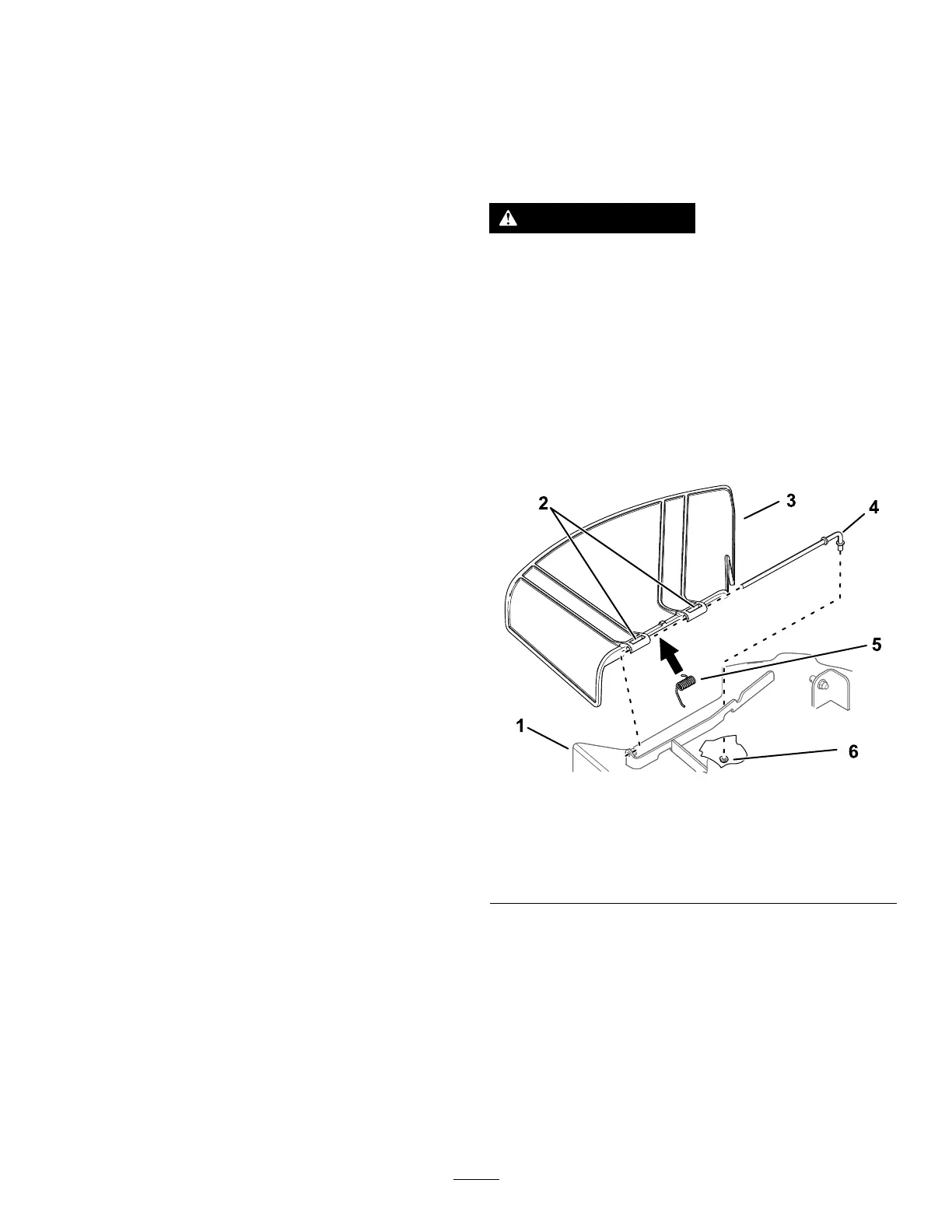

g296957
Figura 68
1. Carcasa de corte
4. V arilla
2. Pivote del deector de
hierba
5. Muelle
3. Deector de hierba 6. T uerca (⅜")
2. Retire la varilla del soporte de la carcasa, del
muelle y del deector de hierba ( Figura 68 ).
3. Retire el deector de hierba dañado o
desgastado.
4. Instale el deector de hierba nuevo ( Figura 68 ).
5. Deslice el extremo recto de la varilla a través del
pivote trasero del deector de hierba.
6. Coloque el muelle sobre la varilla, con los
extremos de los alambres hacia abajo, y entre
los soportes del deector de hierba.
53
