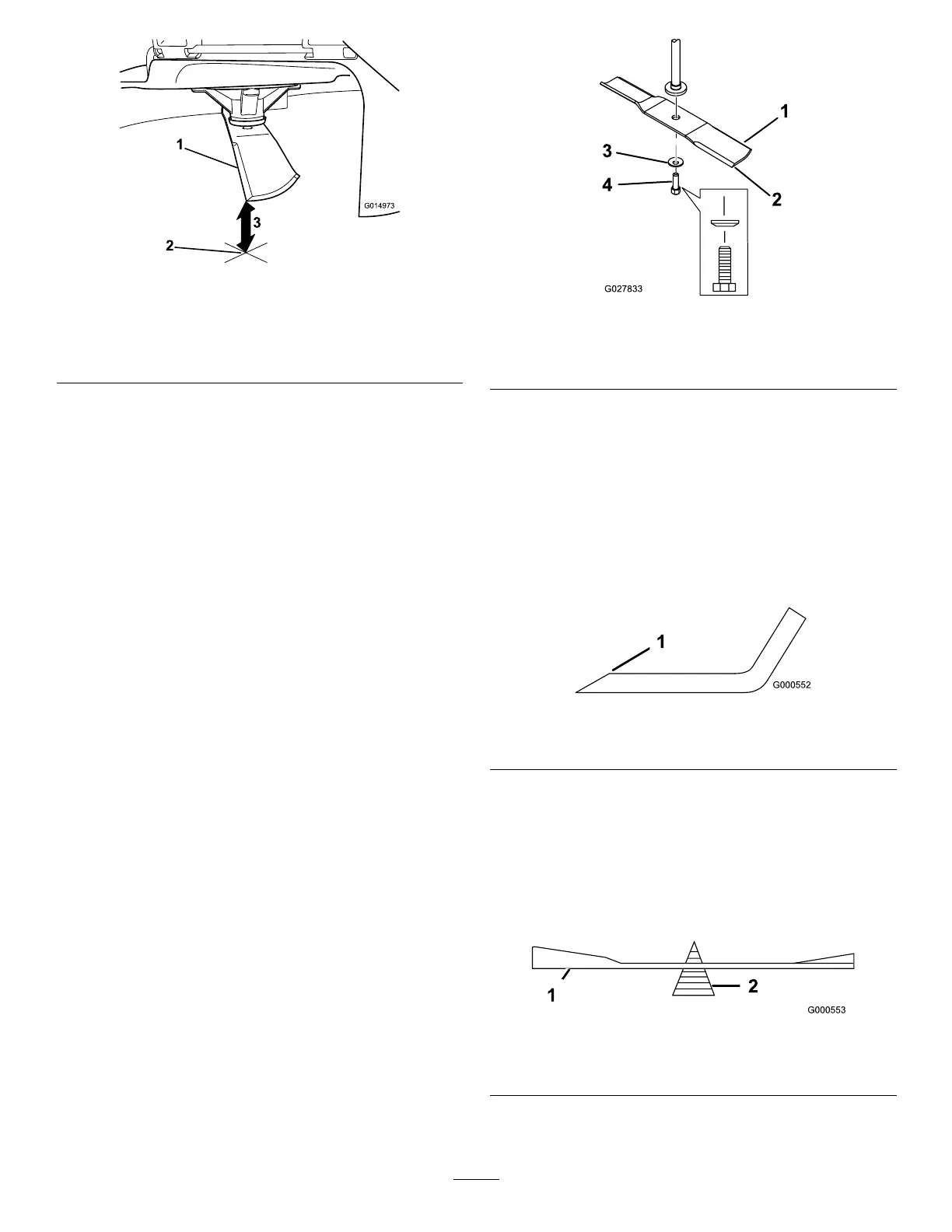

g014973
Figure 56
1. Côté opposé de la lame (positionné pour la mesure)
2. Surface plane et horizontale
3. Seconde distance mesurée entre la lame et la surface (B)
A. Si la dif férence entre A et B est supérieure
à 3 mm (⅛ po), remplacez la lame par une
neuve; voir Dépose des lames ( page 48 ) et
Pose des lames ( page 49 ) .
Remarque: Si, après avoir remplacé une
lame faussée par une neuve, la dif férence
est toujours supérieure à 3 mm (⅛ po), l'axe
de la lame est peut - être faussé. Contactez
un dépositaire T oro agréé pour faire réviser
la machine.
B. Si la dif férence reste dans les limites
tolérées, passez à la lame suivante.
6. Répétez cette procédure pour chaque lame.
Dépose des lames
Remplacez les lames si elles heurtent un obstacle, ou
si elles sont déséquilibrées ou faussées.
1. T enez la lame par son extrémité avec un chif fon
ou un gant épais.
2. Enlevez de l'axe le boulon, la rondelle bombée
et la lame ( Figure 57 ).
g027833
Figure 57
1. Ailette de la lame 3. Rondelle bombée
2. Lame 4. Boulon de lame
Aiguisage des lames
1. Au moyen d'une lime, aiguisez les tranchants
aux deux extrémités de la lame ( Figure 58 ).
Remarque: V eillez à conserver l'angle de
coupe d'origine.
Remarque: Limez la même quantité de métal
sur chacun des deux tranchants pour ne pas
déséquilibrer la lame.
g000552
Figure 58
1. Aiguiser en conservant l'angle d'origine
2. Vériez l'équilibre de la lame en la plaçant sur
un équilibreur ( Figure 59 ).
Remarque: Si la lame reste horizontale, elle
est équilibrée et peut être utilisée.
Remarque: Si la lame est déséquilibrée, limez
un peu l'extrémité de l'ailette seulement ( Figure
58 ).
g000553
Figure 59
1. Lame
2. Équilibreur
3. Répétez cette procédure jusqu'à ce que la lame
soit équilibrée.
48
