g296914

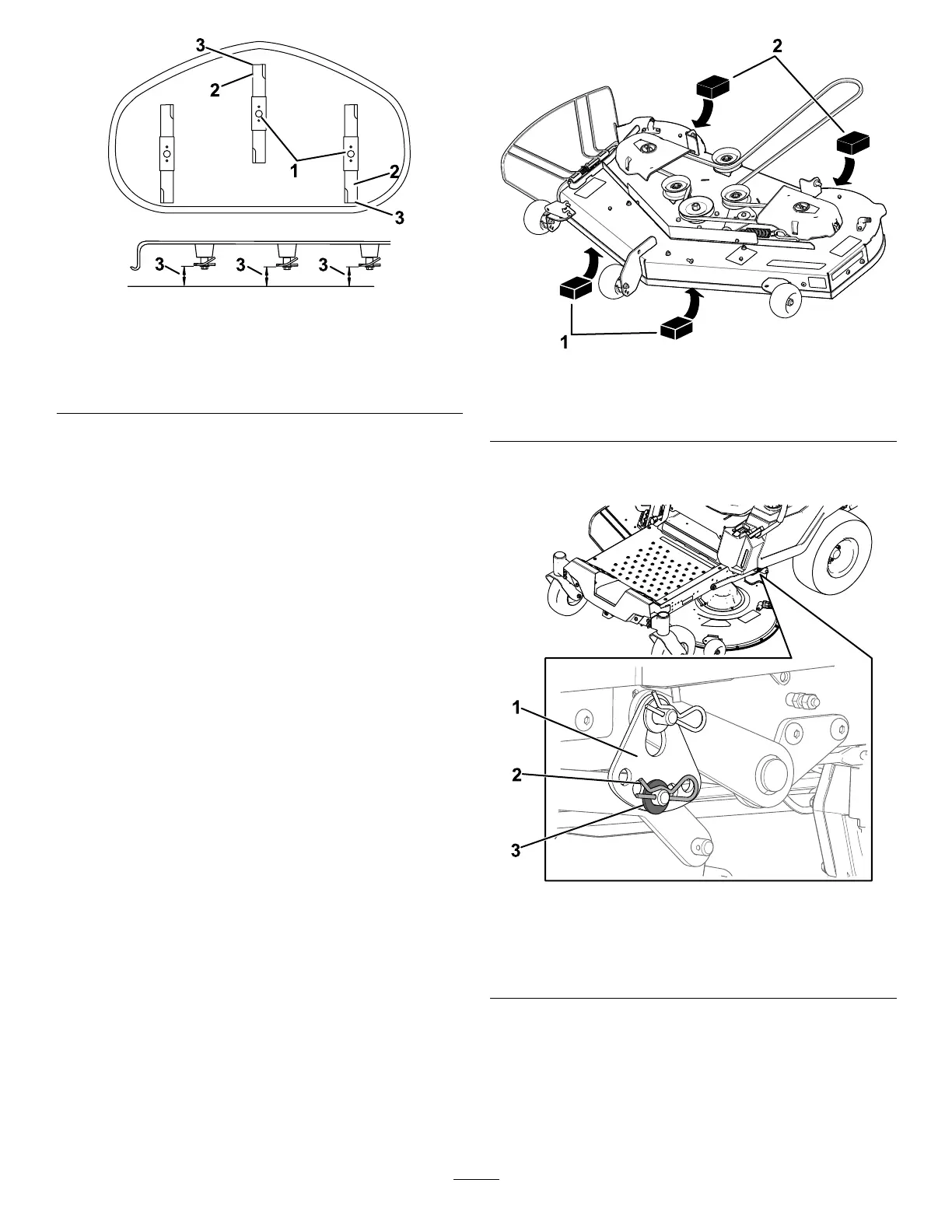

Figure 61
1. Lames dans le sens
longitudinal
3. Mesurer la distance entre
la pointe de la lame et la
surface plane ici
2. T ranchants extérieurs
Réglage de l'horizontalité
transversale
1. Passez au côté gauche de la machine.
2. Placez les galets anti - scalp dans les trous
supérieurs ou enlevez - les complètement pour
ef fectuer cette procédure ; voir Réglage des
galets anti - scalp ( page 29 ) .
3. Réglez le levier de hauteur de coupe à la
position 76 mm (3 po) ; voir Réglage de la
hauteur de coupe ( page 28 ) .
4. Placez deux cales de 6,6 cm (2⅝ po) d'épaisseur
chacune sous chaque côté du bord avant du
tablier de coupe, mais pas sous les supports
des galets anti - scalp ( Figure 62 ).
5. Placez deux cales de 7,3 cm (2⅞ po) d'épaisseur
chacune sous le bord arrière de la jupe du tablier
de coupe, une de chaque côté ( Figure 62 ).
g298028
Figure 62
1. Cale en bois de 6,6 cm
(2⅝ po) d'épaisseur
2. Cale en bois de 7,3 cm
(2⅞ po) d'épaisseur
6. Retirez la goupille fendue et la rondelle de l'axe
inférieur du bras de levage ( Figure 63 ).
g294197
Figure 63
1. Plaque de hauteur de
coupe
3. Rondelle
2. Goupille fendue
7. T ournez la plaque de hauteur de coupe à un trou
dif férent pour que le poids du tablier de coupe
soit soutenu après l'installation de la plaque
( Figure 64 ).
50
