–46–
TR

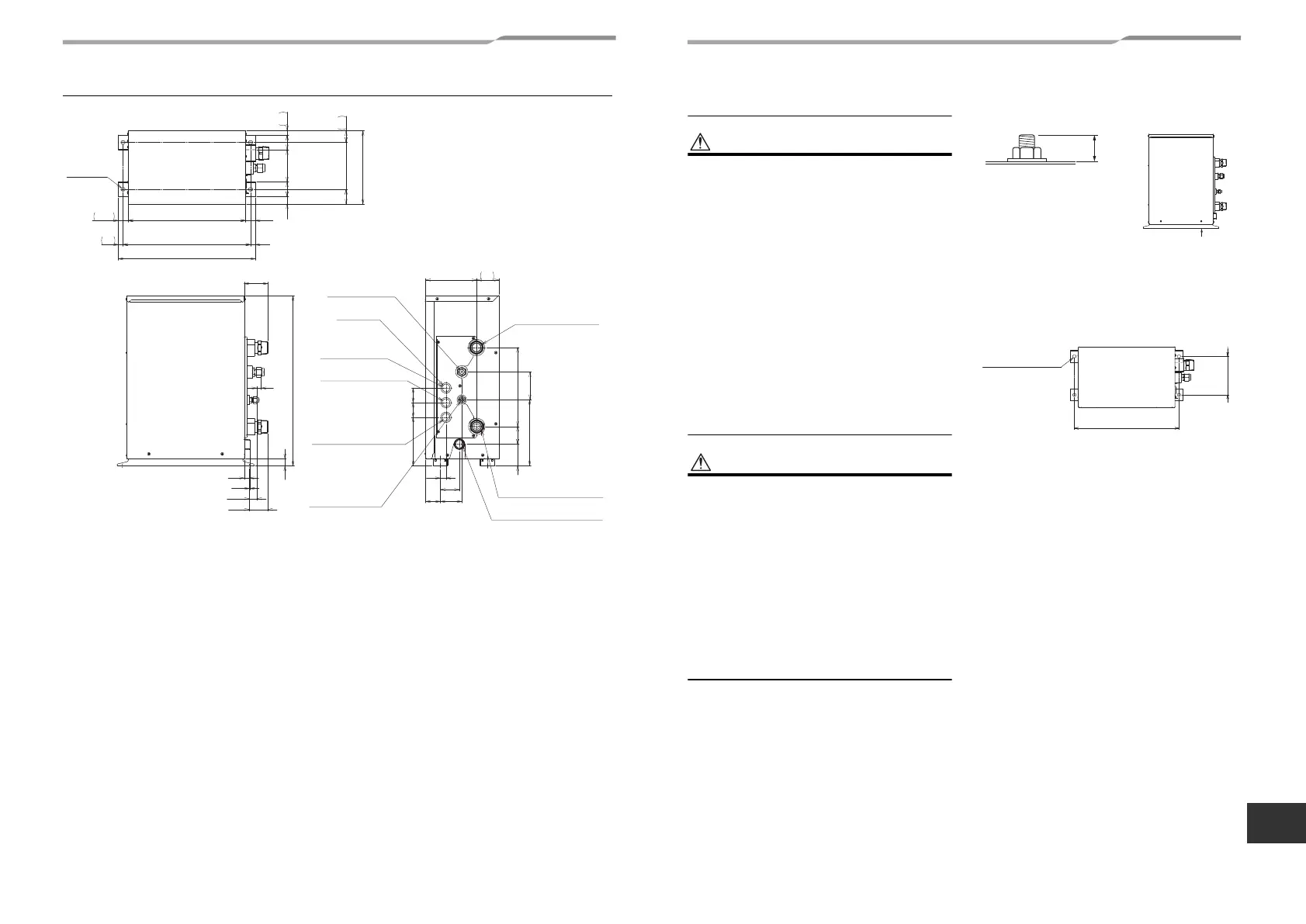

Dış Boyutlar (Birim: mm)
25
467
250
15
400
33,5
33,5
50
160 50
435 16
16
40
50
110
80
15
580
25
62,5
25,5
1,5
18
50
50
74
19
165
50
60
269
225 95
73
76 174
65
Bağlantı
cıvatası
delik
aralığı
Bağlantı cıvatası delik aralığı
4-14×12
Uzun delik
Soğutucu borusu
bağlantı yuvası
Ø15,9 Gaz bölümü
3-Ø26
Güç kaynağı
kablolaması
Kontrol kablolaması
Dış sinyal
kablolaması
Soğutucu borusu
bağlantı yuvası
Ø9,5 Sıvı bölümü
R1-1/4 (PT1-1/4Vida)
Su Çıkışı
R1-1/4(PT1-1/4Vida)
Su Girişi
R1 (PT1 Vida) Drenaj
Sıcak su modülünü yere
sabitleme
• Sıcak su modülünü ağırlığını
yeterince taşıyabilecek bir
yere monte ettiğinizden emin
olun.
Montaj yeri yeterince güçlü
değilse, ünite düşüp
yaralanmalara neden olabilir.
• Depreme karşı korumak için
belirtilen montaj işlerini
yapın.
Sıcak su modülünün yanlış
monte edilmesi düşmeden
kaynaklanan kazalara neden
olabilir.
• Drenaj suyu sıcak su
modülünden boşaltılır.
(Özellikle çalışma sırasında)
Sıcak su modülünü drenajının
iyi olduğu bir yere monte edin.
• Montaj için zeminin sağlam
olmasına ve düzeyine dikkat
edin böylece anormal seslerin
(titreşim veya gürültü) çıkmasını
önleyin.
•Sıcak su modülünü ağırlığını taşıyabilecek kadar
sağlam bir yere monte ettiğinizden emin olun. Taban
sabit değilse beton bir tabanla destekleyin.
•Sıcak su modülü düz bir yüzeye monte edilmelidir.
Montajdan sonra kontrol etmek için seviye ölçüm
aleti kullanın.
•Sıcak su modülü sesin rahatsız edebileceği bir
odanın yanına monte edildiyse ünitenin tabanına
titreşim azaltıcı altlık yerleştirmeniz önerilir.
1. Sıcak su modülünü 4 yerden M8 bağlantı cıvatasıyla
sabitleyin. Bir bağlantı cıvatası için 20 mm çıkıntı
uygundur.
(Birim: mm)
•Bağlantı cıvatası konumları aşağıda gösterildiği
gibidir:
(Birim: mm)
20
M8 bağlantı cıvatasını 4 yerden/birim
25-TR 26-TR
