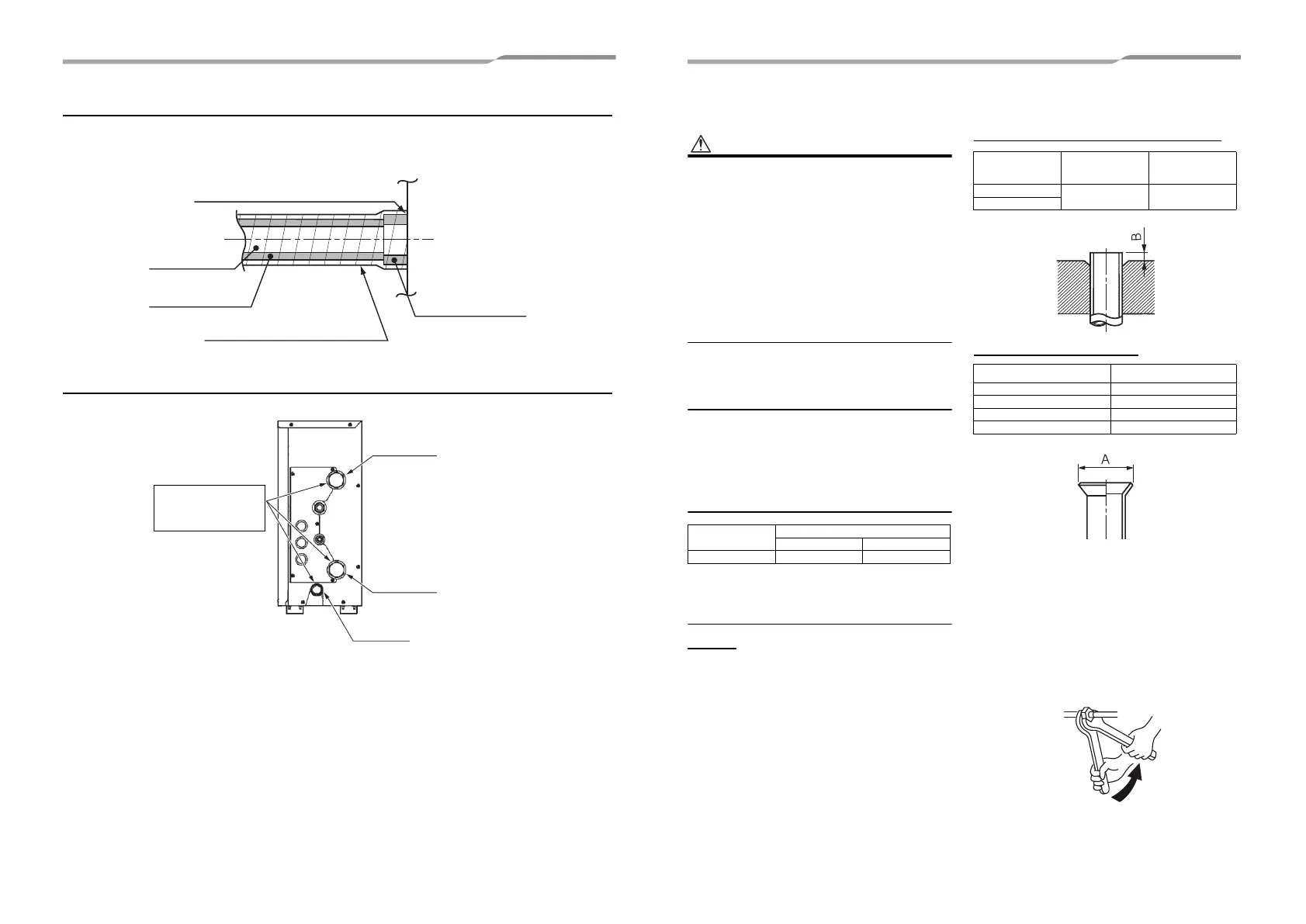

Isı yalıtma işlemi
• Drenaj kontrolünden ve drenaj bağlantı bölümünü ısı izolatörüyle sardıktan sonra ısı izolatörüyle (yerel olarak
temin edilebilir), sıcak su modülünün drenaj borusu bağlantı noktasının ucundan itibaren drenaj borusunu
aralıksız olarak sarın.
Aşağıdaki içerikleri kontrol edin
Boruyu ve sıcak su modülünü ısı izolatörüyle
kaplarken arada boşluk bırakmayın.
Isı izolatörü
PVC boru
İzolatörü yapışkan bantla sabitleyin
Isı izolatörü
(yerel olarak temin edilebilir)
(yerel olarak temin edilebilir)
(yerel olarak temin edilebilir)
Ünite
Su çıkışı
Su girişi
Tahliye
Su sızıntısını önlemek
için, vidanın olduğu
bölümü koli bandıyla
sarın.
8 Soğutucu borusu
Soğutucu borusu uzun olduğun
zaman, soğutucu borusunu
sıkıştırmak için 2,5 m ila 3 m
aralıklarla destek bağlantıları
yerleştirin. Aksi takdirde, anormal
bir ses yayabilir.
İç üniteye bağlı konik somunu
veya R410 konik somunu
kullanın.
İzin verilen boru uzunluğu ve
yükseklik farkı
Dış üniteye bağlı olarak değişir. Ayrıntılar için, dış
üniteyle birlikte verilen Montaj Kılavuzuna ve bu
kılavuza bakın (Bkz. "3. Sıcak Su Modülünün sistem
kontrolü").
Boru ölçüsü
Soğutma borusunun
bağlanması
Kıvırma
1 Boruyu boru makası ile kesin.
Çapakları tamamen temizleyin. (Kalan çapaklar
gaz sızıntısına neden olabilir.)
2 Boruya konik somunu yerleştirin ve boruyu
kıvırın.
Üniteyle veya R410A soğutucu ile verilen konik
somunu kullanın. R410A'nın genişleme boyutları
konvansiyonal R22 için kullanılandan farklıdır.
R410A soğutucu ile kullanılmak üzere üretilmiş
yeni bir genişletme aracının temini önerilmektedir,
ancak konvansiyonel alet aşağıdaki tabloda
gösterilen bakır boru ayarlamaları kullanılarak
genede kullanılabilir.
Kıvırmadaki çıkıntı sınırı: B (Birim: mm)
Havşa çapı: A (Birim: mm)
* Geleneksel havşa aletiyle R410A için havşalama
yapılması durumunda, R22'ninkinden yaklaşık 0,5
mm daha fazla çekerek belirtilen havşa ölçüsüne
ayarlama yapın. Bakır boru göstergesi, çıkıntı sınırı
boyutunu ayarlamada kullanışlıdır.
•Sızdırmazlığı sağlanan gaz atmosferik basınç
altında doldurulmuştur ve konik somun
çıkartıldığında vınlama sesi duyulacaktır. Bu
normaldir ve bir problem olduğunu göstermez.
• İç ünite borusunun bağlantısı için iki anahtarı birden
kullanın.
Model MMW-
Boru boyutu (mm)
Gaz tarafı Sıvı tarafı
AP027 - AP056 Ø15,9 Ø9,5
Bakır borunun
dış çapı
R410A aleti
kullanıldığında
Konvansiyonel
araç
kullanıldığında
6,4, 9,5
0'dan 0,5'e 1,0'den 1,5'ye
12,7, 15,9
Bakır borunun dış çapı A
+0
-0,4
6,4 9,1
9,5 13,2
12,7 16,6
15,9 19,7
Çift ağızlı anahtar kullanın.
35-TR 36-TR
