–48–
TR
6 Su borusu
• Su borularını ilgili ülkelerin düzenlemelerine uygun şekilde kurun.
• Su borularını donmadan uzak bir yere kurun.
• Su borularının yeterli basınç direncine sahip olduğundan emin olun.
Tasarım basıncı 1,0 MPa.
• Galvanizli su borularını kullanmayın. Çelik borular kullanılırken
boruların her iki ucunu da yalıtın.
•Bakır borular önerilir.
• Kullanılacak suyun EN direktifi 98/83 EC'de belirtilen su kalitesi
standardını karşılaması gerekir.
• Vakumlama tamamlandıktan sonra, soğutucuyu eklemeden
önce aşağıdaki adımları uygulayın.
Plakalı ısı eşanjöründeki su donarsa, plakalı ısı eşanjörü patlayabilir.
Bu olayı önlemek için su devresini doldurmadan önce kontrol sistemi
de dahil olmak üzere VRF sisteminin tam olarak devreye alındığından
emin olun.

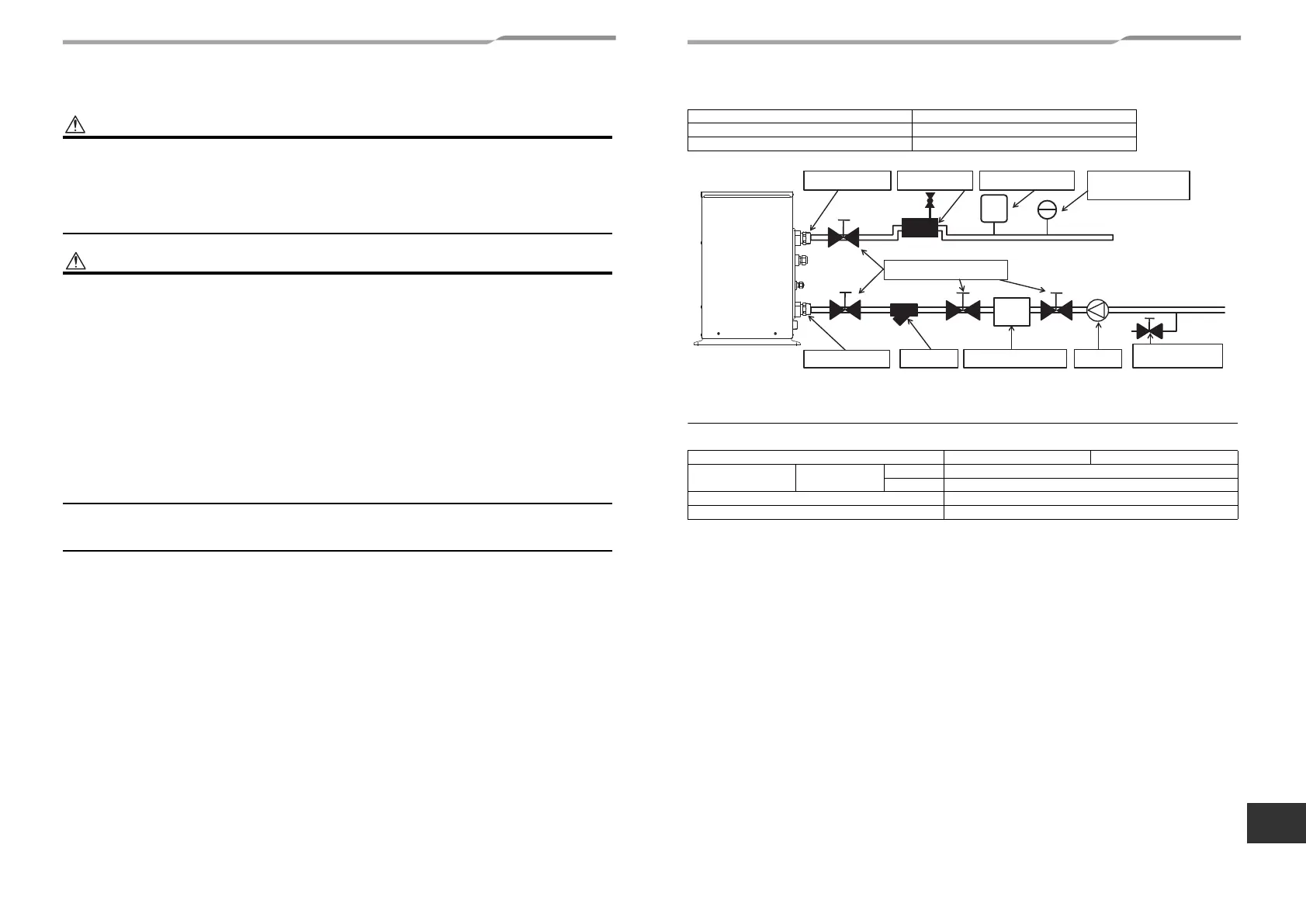

Su borusu ve düz ısıtıcı montajı
• Uygun ebatlı bir genleşme kabı, 3 bar basınçlı tahliye valfi, su boşaltma ve doldurma valfi takın (yerel olarak satın
alınan).
Kapalı devre ısıtma sistemlerinin kurulumu için tüm yerel yönetmeliklere uyun.
•Boru rotasını kapalı devre haline getirin. (Açık su devresi arızalanmaya neden olabilir.)
• Uzun bir süre kullanılmayacaksa, borulardaki suyu boşaltın ve içinin tamamen kuru olmasını sağlayın.
Soğutma suyuna tuzlu su koymayın.
• İçme ve gıda imalatı için kullanılan suyu ünitede kullanmayın.
•Bakımın, muayenenin ve üniteyi değiştirmenin kolay olmasını istiyorsanız, su giriş ve çıkış bağlantı noktalarında
doğru contayı
, valfi vb. (yerel olarak temin edilebilir) kullanın.
• Su giriş borusunda 30 ila 40 örgüye sahip (yerel olarak temin edilebilir) bir filtre monte ettiğinizden emin olun.
Filtre monte edilmezse, performansın bozulmasına, donma sonucu plakalı ısı eşanjörünün zarar görmesine
neden olabilir.
• Su borusuna uygun bir hava menfezi (yerel olarak temin edilebilir) takın. Suyu boru yoluyla ilettikten sonra fazla
havanın çıkışının sağlandığından emin olun.
• Hava menfezi valfinin havanın yükselmeye meyilli olduğu mümkün olan en yüksek yere dik olarak
yerleştirildiğinden emin olun.
•Su sızıntısını önlemek için, vidanın olduğu bölümü koli bandıyla sarın.
• Su boruları ön ayarlı sıcaklığa bağlı olarak çok sıcak olabilir. Yanmaları önlemek için su borularını ısı
izolasyonuyla sar
ın (yerel olarak temin edilebilir).
• Su girişi tarafına düz ısıtıcıyı (yerel olarak temin edilebilir) monte ettiğinizden emin olun. Ayrıca bunu sıcak su
modülünün su girişi borusunun 5 m içine yerleştirin.
•Sıcak su modülünün nominal kapasitesinin % 40 ila 50 arasında bir düz ısıtıcı (yerel olarak temin edilebilir)
seçmek için aşağıdaki tabloya bakın.
Boru boyutu, malzemesi ve izolatör
Boru işleri ve izolatör işlemleri için aşağıdaki özellikler yerel olarak temin edilir.
Sıcak su modülü model adı Düz ısıtıcının kapasitesi (kW)
MMW-AP0271LQ-TR 3,2~4,0
MMW-AP0561LQ-TR 6,4~8,0
Model MMW- AP027 AP056
Boruyu bağlama
(ünite tarafı)
Su borusu
Giriş R1-1/4
Çıkış R1-1/4
Boruları bağlama malzemesi Bakır borular önerilir
İzolatör Köpüklü polietilen köpük, kalınlık: 10 mm veya daha fazla
Su çıkışı R1-1/4
Hava menfezi valfi
Yalıtkan valf
Su çıkışı R1-1/4 Süzgeç Birincil ısı kaynağı Pompa
Düz ısıtıcı
Genleşme kabı
Basınç tahliye valfi
Ayar değeri: 0,3 MPa
Su doldurma ve
boşaltma valfi
29-TR 30-TR
