–50–
TR
7 Drenaj borusu
• Montaj Kılavuzunu takip ederek drenaj borusu işini
gerçekleştirin, bu sayede su düzgün bir şekilde tahliye edilir. Çiğ
yoğuşmasına karşı ısı izolasyonu yapı n.
Uygun olmayan boru işleri odayI su basmasına ve mobilyaların
ıslanmasına neden olabilir.
• Geçirme deliğini açtıktan sonra kenarın çapağını çıkarın.
Geçirme deliğinin açılmasına bağlı çapaklar dokunulursa
yaralanmaya yol açabilir.
Drenaj borusu
• İç drenaj borusu için doğru ısı izolasyonunu sağlayın.
• Borunun iç üniteye bağlandığı yere doğru ısı izolasyonunu sağlayın. Yanlış ısı izolasyonu yoğuşmaya neden
olur.
• Drenaj borusu aşağı doğru eğimli olmalıdır (1/100 veya daha fazla açıyla). Boruyu yukarı veya aşağı çekmeyin
(kemer şekli) ya da kapakları ayarlamasına izin vermeyin. Aksi halde beklenmeyen sesler çıkabilir.
• Drenaj borusunun kat edebileceği mesafeyi 20 metre veya daha az olarak kısıtlayın. Boru daha uzunsa, titremeyi
engellemek için 1,5 ila 2 metre arasında destek dirsekleri koyun.

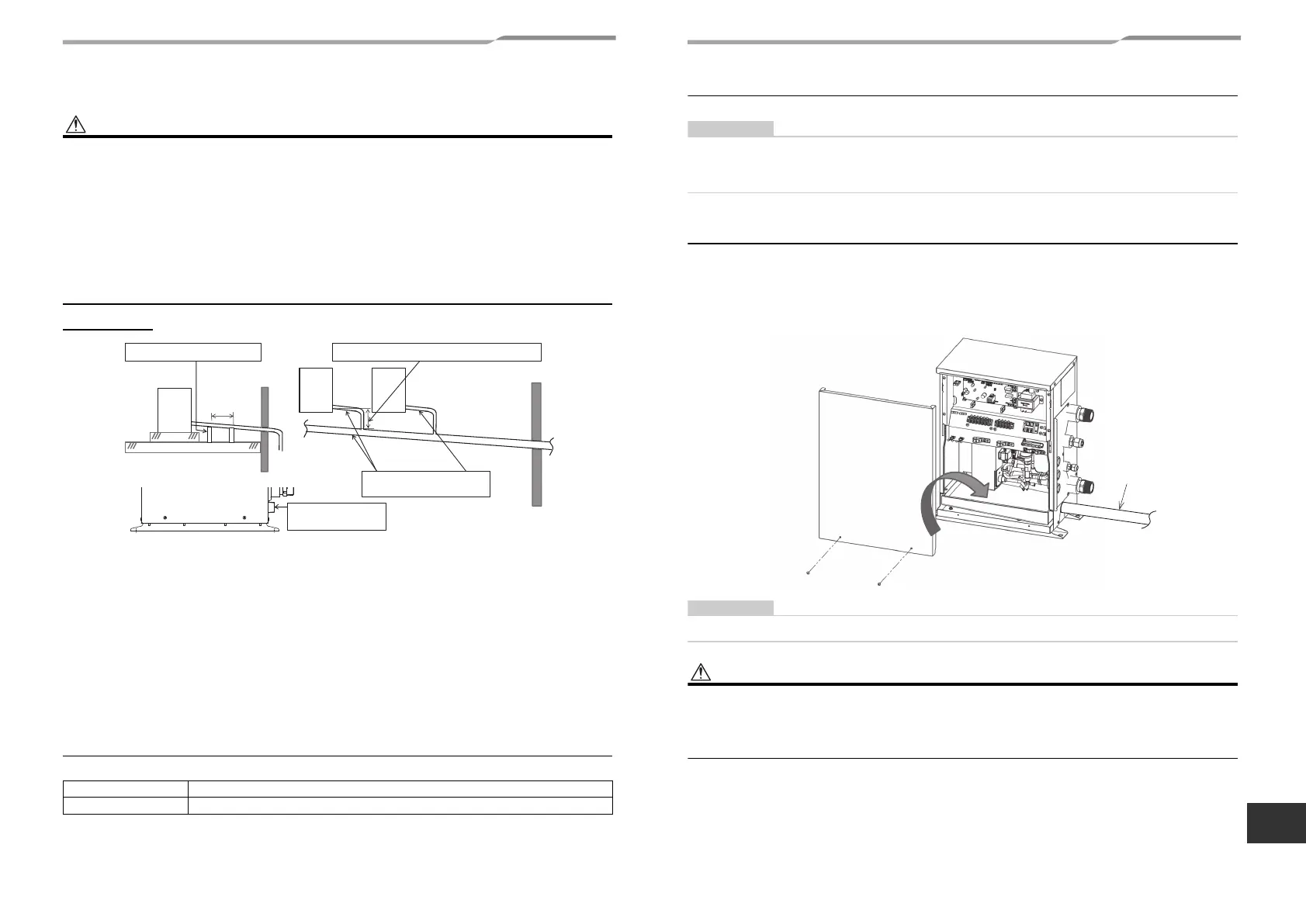

• Borulama işini aşağıdaki şekilde gösterildiği gibi monte edin.
• Hava menfezi takmayın. Aksi halde drenaj suyu f
ışkırabilir, su sızıntısına neden olabilir.
• Drenaj borusuyla bağlantının olduğu alanın herhangi bir kuvvete maruz kalmamasını sağlayın.
•Su sızıntısını önlemek için, vidanın olduğu bölümü koli bandıyla sarın.
• Drenaj bağlantısı çelikten yapılır. Paslanmaz çelikten yapılan boru bağlantısını bağlamayın.
Boru malzemesi, boyut ve izolatör
Boru işleri ve izolatör işlemleri için aşağıdaki malzemeler yerel olarak temin edilir.
Boru malzemesi Sert vinil klorür boru, VP25A (Nominal dış çap 32 mm)
İzolatör Köpüklü polietilen köpük, kalınlık: 10 mm veya daha fazla
Destek bağlantı parçası
Mümkün olduğunca uzun (Yaklaşık 10 cm)
Aşağı doğru eğim 1/100
veya daha fazla
Drenaj bağlantısı R1
(çelik)
1,5 m ila 2 m
Drenaj borusunun bağlanması
Su sızıntısını önlemek için vidanın olduğu bölümü koli bandıyla sarın.
• Vinil klorür için yapışkan maddeler kullanarak sert vinil klorür boruları suyun sızamayacağı biçimde sıkıca takın.
•Yapışkan maddenin kuruyup sertleşmesi için bir miktar zaman geçmelidir. (Yapışkan maddenin kılavuzuna
bakın.) Yapışkan madde kuruyuncaya kadar bağlantı bölümü üzerine ekstra kuvvet uygulamayın.
Drenajı kontrol edin
Test çalıştırması yapıldığında, suyun düzgün olarak atıldığından ve suyun bağlantı noktalarından sızmadığından
emin olun. Drenajı ısıtma süreci içinde de kontrol edin.
Su drenajını deneme çalışmasında gerçekleştirdiğinizden emin olun.
Boruların bağlantı noktalarında su sızıntısının olmadığından emin olun.
Su ısıtıcı veya tahliye deliğinin drenaj tavasından bir hortum kullanarak aşamalı bir şekilde su girişini gerçekleştirin.
Suyu yavaşça boşaltın.
Su acele ile dökülürse iç ünite içinde yayılmaya başlar ve problem
oluşmasına neden olur.
Drenaj borusu
Su girişi
Ön panel
33-TR 34-TR
