–52–
TR
•Aşağıda yer alan listede verilen tork değerlerini
kullanın.
•Havşalı boru bağlantılarının sıkma torku.
R410A basıncı, R22'ninkinden daha yüksektir.
(Yaklaşık. 1,6 kat) Bu nedenle, bir tork anahtarı
kullanarak, belirtilen sıkma torkunda iç ve dış
üniteleri birbirine bağlayan havşalı boru bağlantı
bölümlerini sıkın.
Hatalı bağlantılar sadece gaz sızıntısına neden
olmaz, soğutma devresinde arızaya da neden olur.
Aşırı torkla sıkmak montaj
şartlarına bağlı olarak somunu
çatlatabilir.
Hava sızdırmazlık testi / hava
arındırma vb.
Hava sızdırmazlık testi, soğutucu ekleme için dış
üniteyle birlikte verilen Montaj Kılavuzuna bakın.
• Hava sızdırmazlık ve vakum
testleri tamamlanmadan önce iç
üniteye ve sıcak su modülüne
güç vermeyin. (İç ünitenin veya
sıcak su modülünün gücünün
açık olması ve sinyal motor
vanasının tam olarak kapalı
olması durumunda vakum
süresi uzayacaktır.)
• Vakumlama tamamlandıktan
sonra, soğutucuyu
eklemeden önce aşağıdaki
adımları uygulayın.
Plakalı ısı eşanjöründeki su
donarsa, plakalı ısı eşanjörü
patlayabilir.
Bu durumdan kaçınmak için
Sıcak Su Modülü'nün su borusu
sistemine su kaynağı
bağlamadan önce soğutucu
ekleyin.
Valfi sonuna kadar açın
Dış ünitenin valfini sonuna kadar açın.
Bağlantı borusu dış çapı (mm)
Sıkma torku (N•m)
6,4 14 - 18 (1,4 - 1,8 kgf•m)
9,5 33 - 42 (3,3 - 4,2 kgf•m)
12,7 50 - 62 (5,0 - 6,2 kgf•m)
15,9 63 - 77 (6,3 - 7,7 kgf•m)
Isı izolasyonu işlemi
Sıvı tarafı ve gaz tarafındaki boruların ayrı ayrı ısı
izolasyonlarını yapın.
•Gaz tarafındaki boruların ısı izolasyonu için, 120 °C
veya daha fazla sıcaklıklardaki ısıya dayanan
malzemeleri kullanın.
• Birlikte verilen ısı izolasyon borusunu kullanarak,
sıcak su modülünün boru bağlantı bölümüne boşluk
bırakmadan sıkı bir şekilde ısı izolasyonunu
uygulayın.
•Isı izolasyonunu sıcak su modülünün boru bağlantı
bölümüne boruda açıklık kalmayacak şekilde,
sonuna kadar sağlam bir şekilde uygulayın. (Dış
ortama maruz kalan boru su sızıntısına neden olur.)
•Isı izolatörünü aralıkları yukarı bakacak şekilde sarın
(tavan tarafına).
Uzaktan kumandanın
kurulması (ayrıca
satılmaktadır)
Uzaktan kumandanın kurulumu için, uzaktan kumanda
beraberinde gelen Montaj Kılavuzuna bakın.
• Uzaktan kumandanın kablosunu soğutucu ve drenaj
boruları ile birlikte çekin.
Uzaktan kumanda kablosunu soğutucu ve drenaj
borusunun üst tarafından geçirin.
• Uzaktan kumandayı doğrudan güneş ışığının geldiği
bir yerde veya ocağın yakınında bırakmayın.

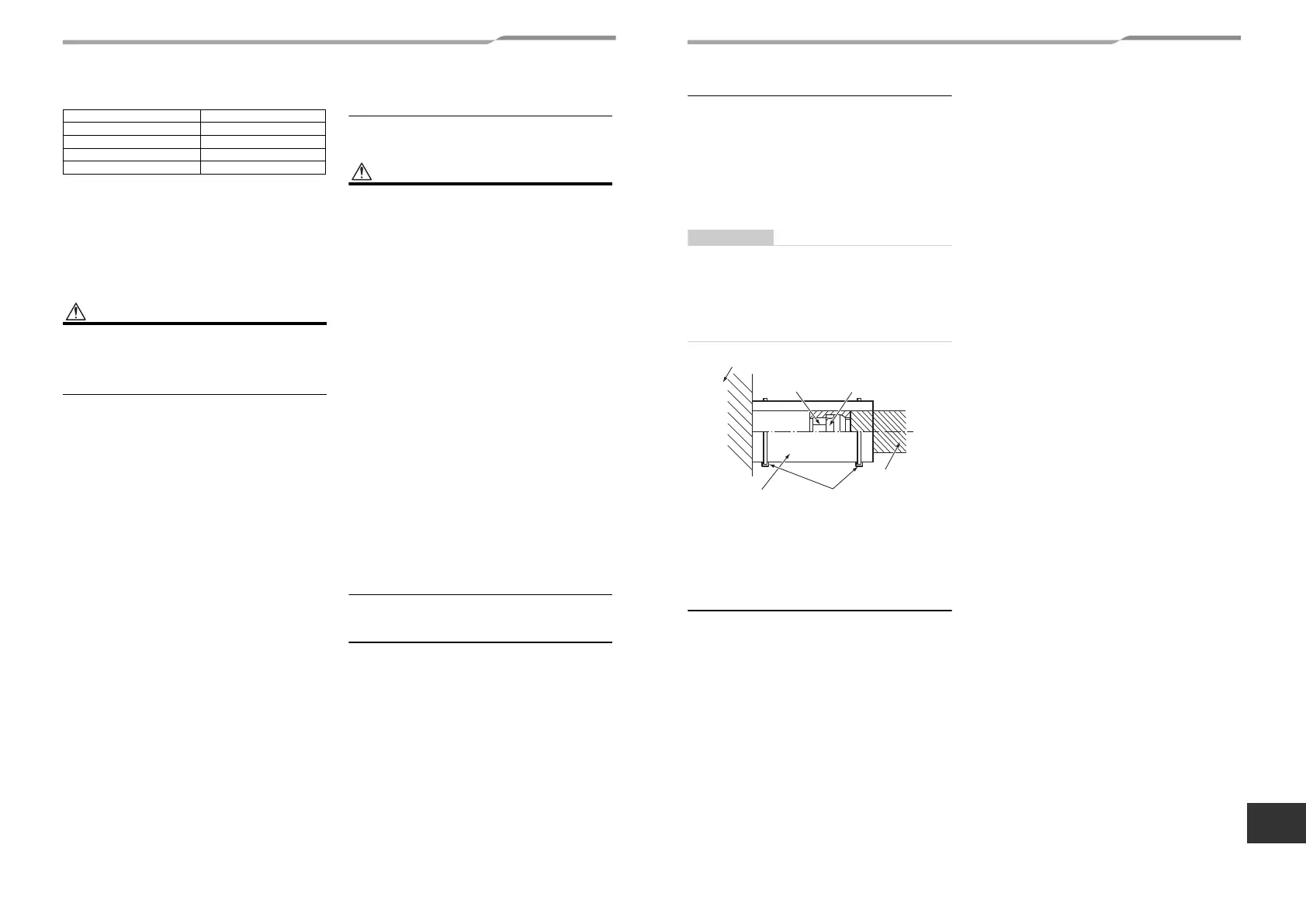

Sıcak su modülü
Rakor
Isı izolasyon borusu
(Aksesuar)
Kıvırma bandı
(yerel olarak
temin edilir)
Borunun ısı
izolatörü
Konik somun
37-TR 38-TR
