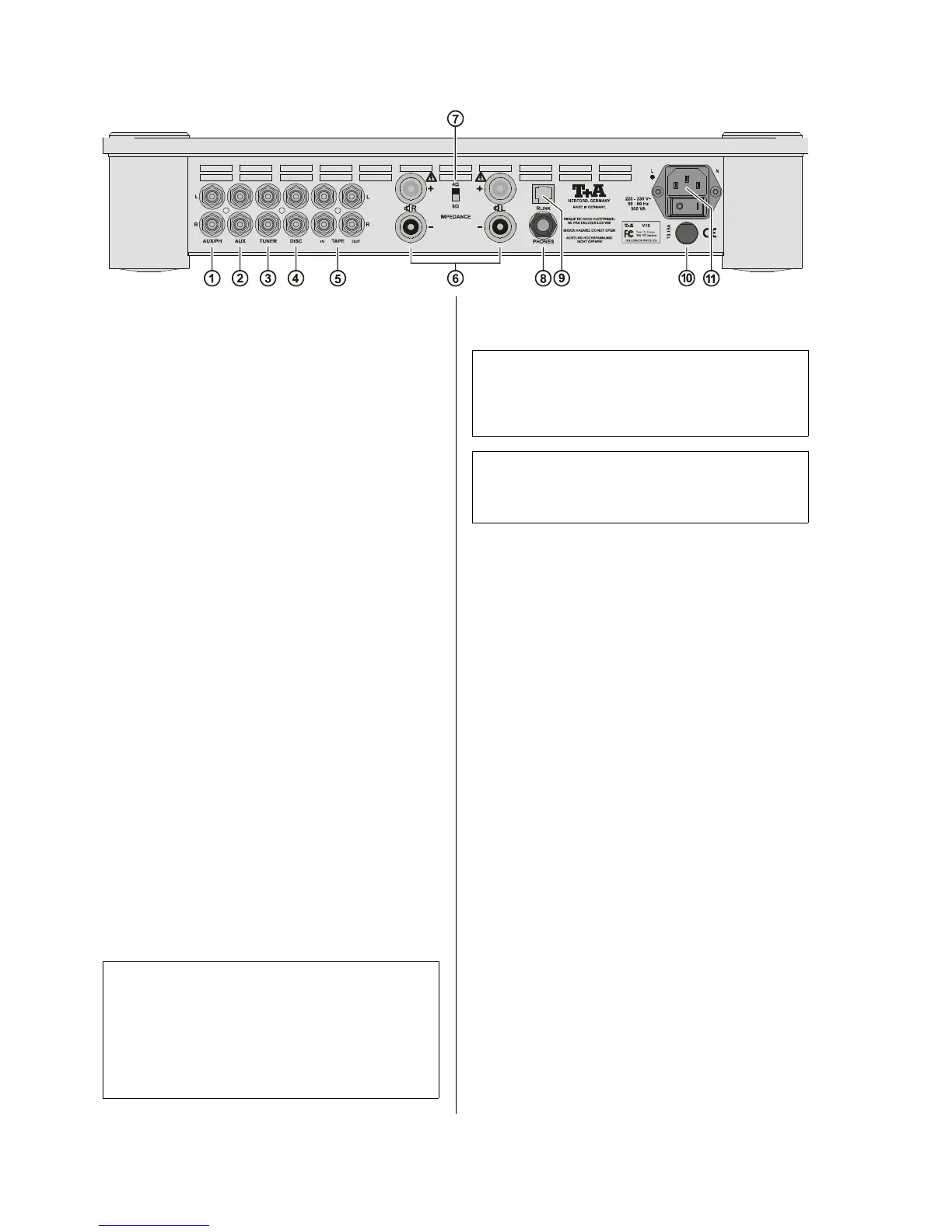

Anschlusselemente
(Rückseite)
1
11
1
AUX/PH Eingangsbuchse
Universeller Vorverstärker-Eingang.
An diesen Eingang kann ein Plattenspieler G10 mit
eingebautem Phono-Vorverstärker direkt angeschlossen
werden.
Andere Plattenspieler können über den als Sonderzubehör
lieferbaren Phono-Vorverstärker PH2000 ange-
schlossen werden.
2
22
2
AUX - Eingangsbuchse
Universeller Vorverstärker-Eingang.
3
33
3
TUNER - Eingangsbuchse
Eingangsbuchsen zum Anschluss eines Tuners.
4
44
4
DISC - Eingangsbuchse
Eingangsbuchsen zum Anschluss eines Disc-Players
(CD-, DVD- oder SACD-Player).
5
55
5
RECORDER
Ein- und Ausgangsbuchsen für den Anschluss eines Ge-
rätes mit Aufzeichnungs- und Wiedergabemöglichkeiten
(Tape, Disc-Recorder etc.).
6
66
6
R,
L
(LS-Anschlussklemmen)
An diese Klemmen können Lautsprecher mit 4 Ω oder 8 Ω
Impedanz (nach DIN) angeschlossen werden. Der Um-
schalter 7
77
7 muss entsprechend der Impedanz der Laut-
sprecher eingestellt werden.
Hinweis:
Für die Benutzung außerhalb von Ländern der EU kön-
nen die roten/schwarzen Stopfen aus den Lautsprecher-
klemmen entfernt werden. Der Anschluss der Lautspre-
cher kann dann mit Bananensteckern erfolgen.
Die Stopfen sind in die Klemmen nur eingesteckt. Sie
können mit einem geeigneten Werkzeug (z. B. Messer-
klinge) nach hinten aus der Klemme gelöst werden.
7
77
7
Umschalter 4 Ohm / 8 Ohm
Umschalter für die Lautsprecher-Lastimpedanz.
ACHTUNG:
Um eine Überlastung des Verstärkers zu vermeiden
muss dieser Schalter unbedingt auf den für Ihre
Lautsprecher zutreffenden Impedanzwert eingestellt
werden!
Hinweis:
Den Impedanzwert Ihrer Lautsprecher können Sie dem
Typenschild am Lautsprecher oder dessen technischen
Daten entnehmen.
8
88
8
PHONES
(Kopfhörerbuchse)
Anschlussbuchse für einen Stereo-Kopfhörer mit einer
Impedanz von mindestens 50 Ω.
9
99
9
R
LINK
Steuerausgang für -Geräte mit R
LINK
– Eingang.
0
00
0
Netzsicherung
Ein Auswechseln der Sicherung darf nur durch einen
Fachmann erfolgen. Es dürfen nur Sicherungen ver-
wendet werden, deren Bezeichnung exakt mit dem Ge-
räteaufdruck übereinstimmt!
±
±±
±
Netzeingang / Netzschalter
Diese Buchse dient dem Netzanschluss und beinhaltet
den Hauptnetzschalter.
Mit dem Hauptnetzschalter kann das Gerät vollständig
vom Netz getrennt werden.
Zur Inbetriebnahme des Gerätes ist der Hauptnetz-
schalter in die '1' Position zu bringen.
Zum korrekten Netzanschluss beachten Sie bitte die
Hinweise in den Kapiteln 'Inbetriebnahme und Ver-
kabelung' und 'Sicherheitshinweise'.
14
