|nsta||er's Guide

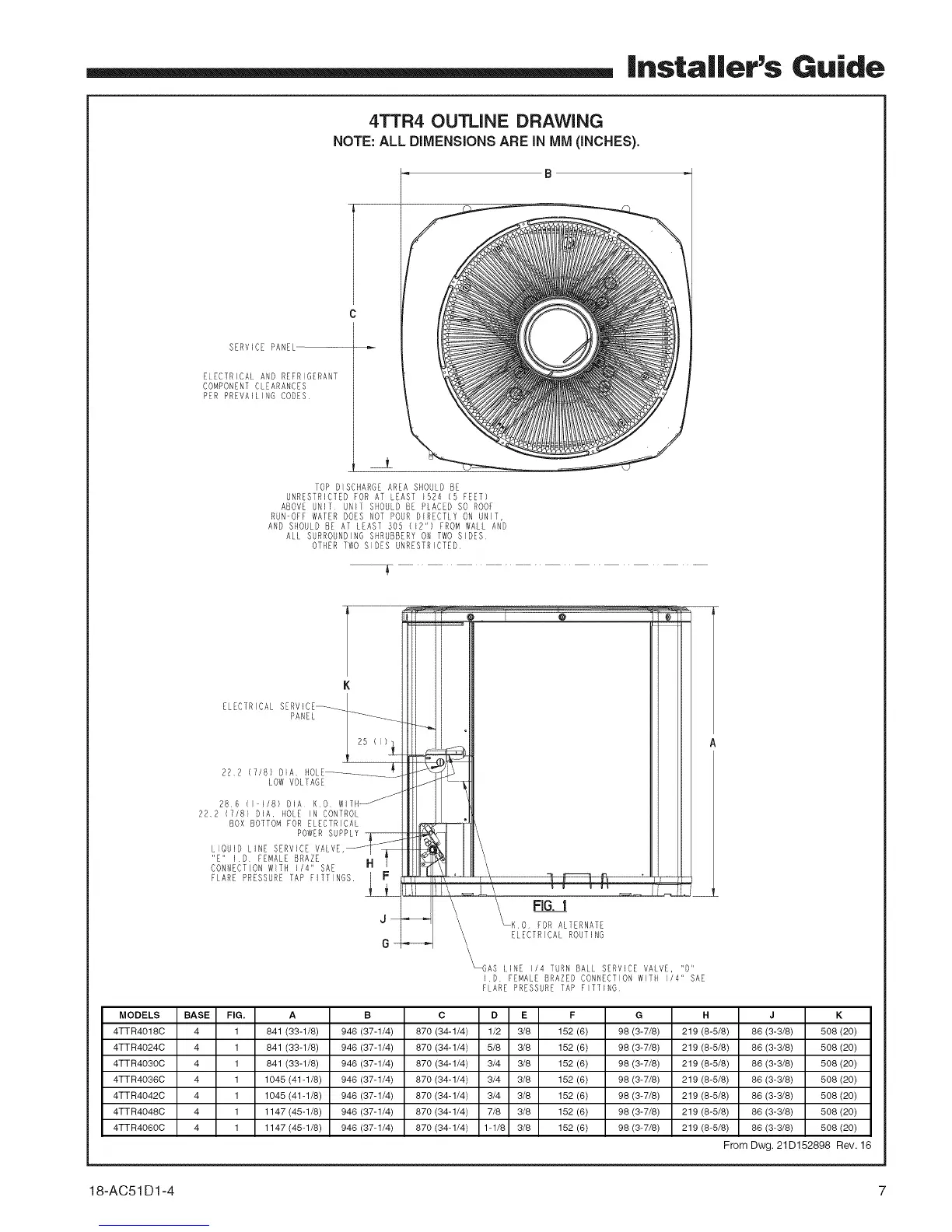

4TTR4 OUTLINE DRAWING
NOTE: ALL DIMENSIONS ARE IN MM (INCHES).
SERVICE PANEL........................
ELECTRICAL AND REPR}GERANT
COMPONENTCLEARANCES
PER PREVAILING CODES
TOP DISCHARGE AREA SIIOULD BE
UNRESTRICTED FOR AT LEAST 1524 (5 FEET)
ABOVE UNIT UNIT SIIOULD BE PLACED SO ROOF
RUN-OFF WATER DOES NOT POUR DIRECTLY ON UNIT,
AND SHOUID BE AT LEAST 305 (12") FROM WAil AND
ALl SURROUND}NG SHRUBBERY ON TWO S}DES
OTHER TWO SIDES UNRESTRICTED
MODELS
4TTR4018C
4TTR4024C
4TTR4030C
4TTR4036C
4TTR4042C
4TTR4048C
4TTR4060C
22 2 (7/8) D!A
LOW VOLIAGE
286 (I-I/8) DIA KO Wl
22,2 (7/8) DIA, HOlE }N CONTROl
BOX BOTTOM FOR ELECTRICM
POWER SUPPLY
L}OUID LINE SERVICE VALVE
"E" I D FEMALE BRAZE
CONNECTION WIIH I/4" SAE
FLARE PRESSURE TAP FITTINGS.
J
G
A
FIG.I
FOR ALTERNATE
ELECTRICAl ROUTING
_-GAS FINE }/4 TURN BALL SERVICE VMVE, "D"
I D FEMALE BRAZED CONNECTION W}TH I/4" SAE
FLARE PRESSURE TAP PITTING
BASE
4
4
4
4
4
4
4
FIG. A
1 841 (33-1/8)
1 841 (33-1/8)
1 841 (33-1/8)
1 1045 (41-1/8)
1 1045 (41-1/8)
1 1147 (45-1/8)
1 1147 (45-1/8)
B
946 (37-1/4)
946 (37-1/4)
946 (37-1/4)
946 (37-1/4)
946 (37-1/4)
946 (37-1/4)
946 (37-1/4)
C D E F
870 (34-1Z4) 1/2 3/8 152 (6)
870 (34-1Z4) 5/8 3/8 152 (6)
870 (34-1/4) 3/4 3/8 152 (6)
870 (34-1/4) 3/4 3/8 152 (6)
870 (34-1/4) 3/4 3/8 152 (6)
870 (34-1/4) 7/8 3/8 152 (6)
870 (34-1/4) 1-1/8 3/8 152 (6)
G
98 (3-7/8)
98 (3-7/8)
98 (3-7/8)
98 (3-7/8)
98 (3-7/8)
98 (3-7/8)
98 (3-7/8)
H
219 (8-5/8)
219 (8-5/8)
219 (8-5/8)
219 (8-5/8)
219 (8-5/8)
219 (8-5/8)
219 (8-5/8)
J
86 (3-3/8)
86 (3-3/8)
86 (3-3/8)
86 (3-3/8)
86 (3-3/8)
86 (3-3/8)
86 (3-3/8)
K
508(20)
508(20)
508(20)
508(20)
508(20)
508(20)
508(20)
From Dwg. 21D152898 Rev. 16
