I STALLER'S GUIDE

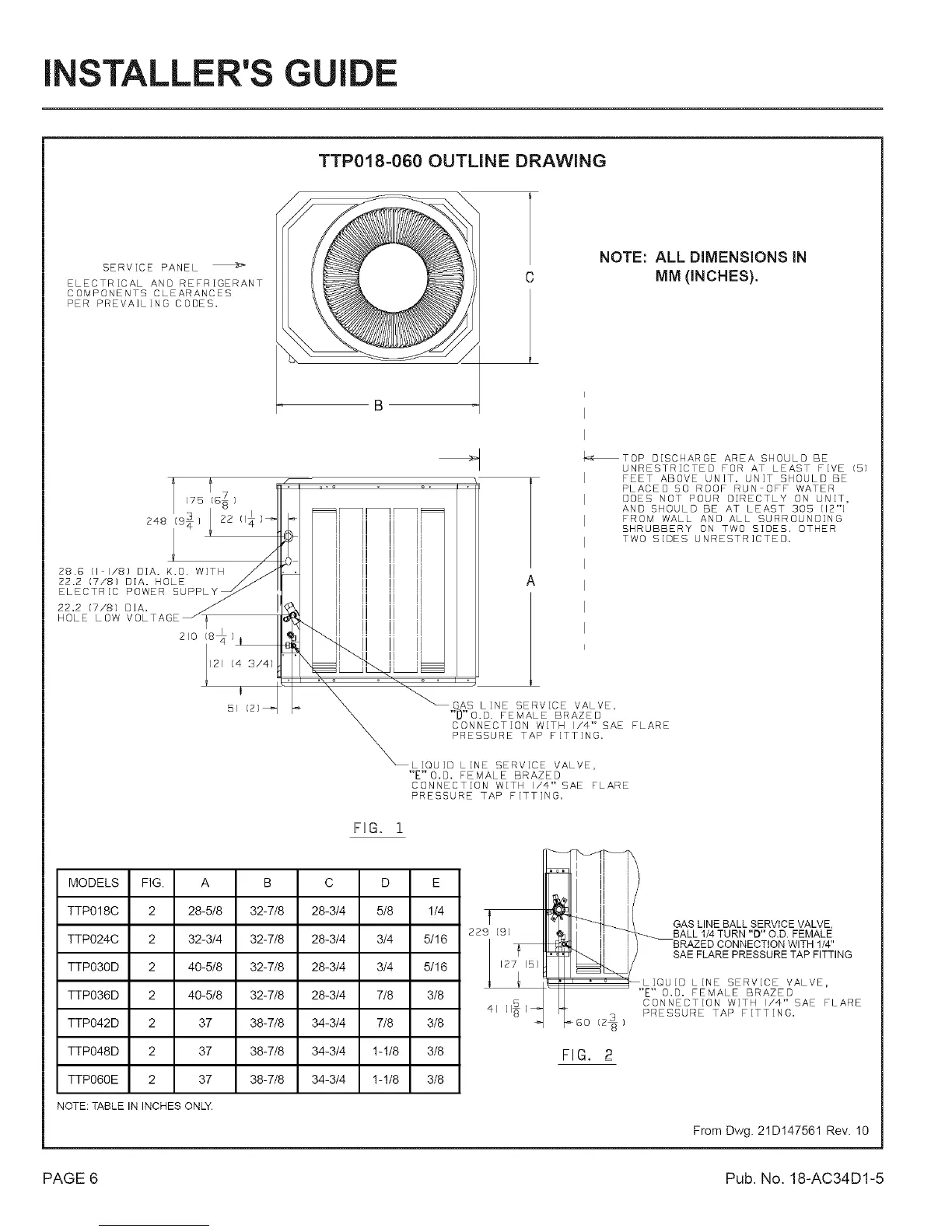

TTP018=060 OUTLINE DRAWING
SERVICE PANEL
ELECTRICAL AND REFRIGERANT
COMPONENTS CLEARANCES
PER PREVAiLiNG CODES.
22.2 (7/8) D]A. /
VOLTAGE J}
HOLE LOW 210 18_ )
yI21 14 3/4)
BI
NOTE: ALL DIMENSIONS IN
MM (INCHES).
_TOP DISCHARGE AREA SHOULD BE
UNRESTRICTED FOR AT LEAST FIVE (5)
FEET ABOVE UNIT. UNiT SHOULD BE
PLACED SO ROOF RUN OFF WATER
DOES NOT POUR DIRECTLY ON UNIT,
AND SHOULD BE AT LEAST 305 [12"1
FROM WALL AND ALL SURROUNDING
SHRUBBERY ON TWO SIDES. OTHER
TWO SIDES UNRESTRICTED.
A
GAB LiNE SERVICE VALVE,
"D"O.D. FEMALE BRAZED
CONNECTION WITH I/4" SAE FLARE
PRESSURE TAP FITTING.
LiQUiD LINE SERVICE VALVE,
"E'VO.D. FEMALE BRAZED
CONNECTION WITH I/4" SAE FLARE
PRESSURE TAP FITTING.
FIG. 1
MODELS FIG. A B C D E
TTPO18C 2 28-5/8 32-7/8 28-3/4 5/8 1/4
TTPO24C 2 32-3/4 32-7/8 28-3/4 3/4 5/16
TTPO30D 2 40-5t8 32-7/8 28-3/4 3/4 5/16
TTPO36D 2 40-5/8 32-7/8 28-3/4 7/8 3/8
TTPO42D 2 37 38-7/8 34-3/4 7/8 3/8
TTPO48D 2 37 38-7/8 34-3/4 !-!/8 3/8
TTPO60E 2 37 38-7/8 34-3/4 !-!/8 3/8
NOTE: TABLEIN INCHESONLY.
f
229 191
lq
kGo
FIG, 2
GAS LINE BALL SERVICE VALVE,
---._ BALL 1/4 TURN "D" O.D. FEMALE
BRAZED CONNECTION WITH 1/4"
SAE FLARE PRESSURE TAP FITTING
LIQUID LINE SERVICE VALVE,
"E" o.o. FEMALE BRAZED
CONNECTION WiTH I/4" SAE FLARE
PRESSURE TAP FITTING.
From Dwg. 21DI47561 Rev. I0
PAGE 6 Pub. No. 18-AC34D1-5
