100

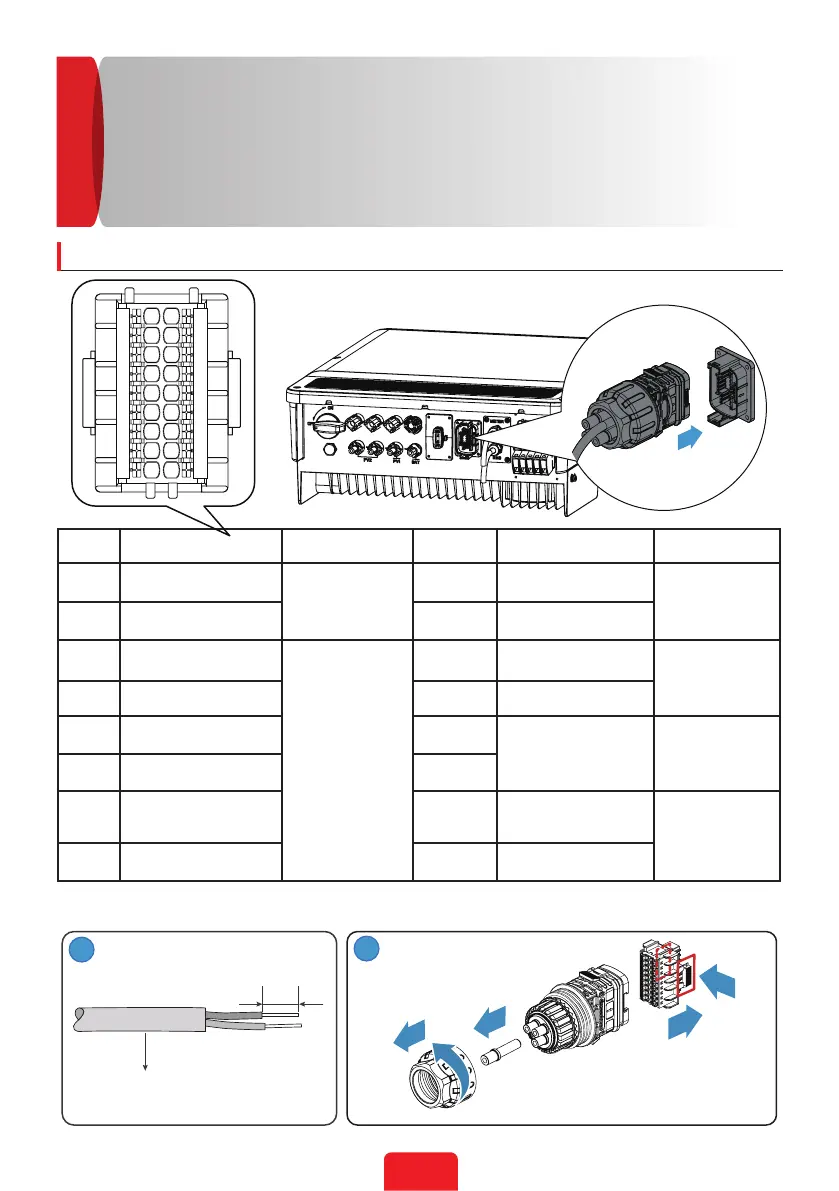

PIN Denition Function PIN Denition Function
1 485_A1
RS485 or EMS
9 Remote Shutdown
Remote
Shutdown
2 485_B1 10 GND-S
3 DRM 1/5 or DI_1
DRED or RCR
11 LG_EN+
LG Battery
Enabling
Signal
4 DRM 2/6 or DI_2 12 LG_EN-
5 DRM 3/7 or DI_3 13/14
N/A N/A
6 DRM 4/8 or DI_4 15/16
7
COM/DRM0 or
REF_1
17 DO-
Dry Contact of
Load Control
8 REFGEN or REF_2 18 DO+
Communication Connection | Свързване на комуникацията | Připojení
komunikace | Kommunikationstilslutning | Kommunikationsanschlüsse | Σύνδεση
επικοινωνίας | Conexión de comunicación | Sideühendus | Tiedonsiirtoyhteys
| Connexion de communication | Komunikacijski spoj | Kommunikáció
csatlakoztatása | Collegamento comunicazione | Ryšio jungtis | Sakaru
savienojums | Communicatieaansluiting | Podłączenie komunikacyjne | Ligação de
comunicação | Conectarea pentru comunicare | Komunikačné pripojenie | Priklop
komunikacije | Kommunikationsanslutning
05
Type One
Example:
2
4
1
5
3
6~8mm
0.12~0.8mm
2
1
2
2 4 6 8 10 12 14 16 18
1 3 5 7 9 11 13 15 17
