5.2 Wymiana głównego elementu
Niebezpieczeństwo: Force-H2 jest systemem wysokiego napięcia prądu stałego, obsługiwanym
wyłącznie przez wykwalifikowaną i autoryzowaną osobę.
Niebezpieczeństwo: Przed wymianą głównego elementu należy odłączyć
zasilanie baterii serwisowej. Musi potwierdzić, że zaciski D+ i D- są
bez zasilania. Postępy wyłączania opisane są w rozdziale 3.6.5.
5.2.1 Wymiana Modułu Baterii
5.2.1.1 Naładowanie istniejącego modułu do pełna (SOC 100%). Upewnij się,
że nowy moduł baterii jest również w 100%.
5.2.1.2 Wyłączyć zasilanie całego ciągu baterii. Musi potwierdzić, że zaciski
D+ i D- są bez zasilania. Postępy wyłączania opisane są w rozdziale 3.6.5.
5.2.1.3 Rozmontuj kabel zasilający D+ i D-, kabel komunikacyjny i kabel
uziemiający.

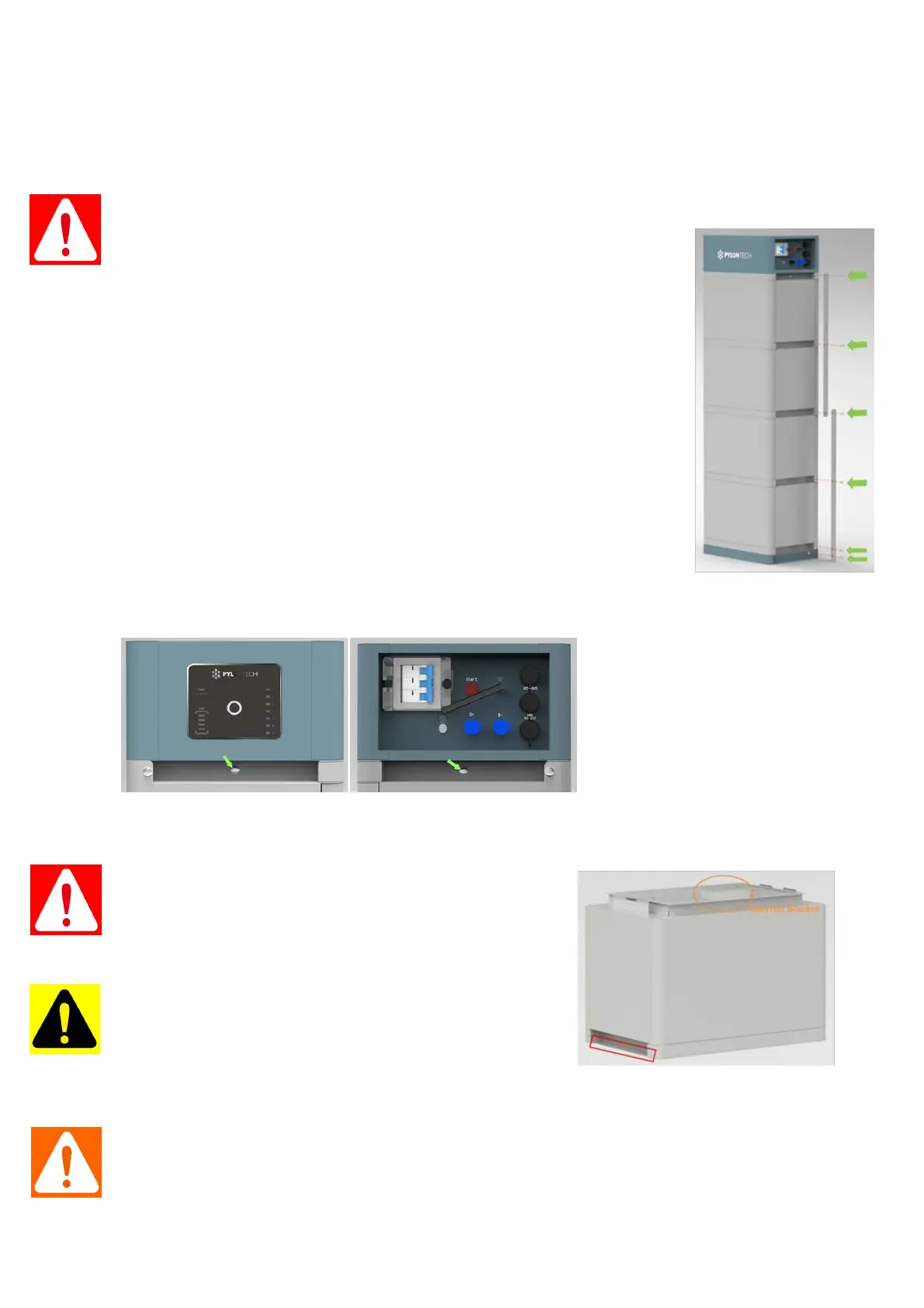

5.2.1.4 Rozmontuj śrubę mocującą modułu sterującego z lewej i prawej
strony I należy zdemontować stałe metalowe wsporniki.
5.2.1.5 Przesuń moduł sterujący i każdy moduł baterii jeden po drugim.
Niebezpieczeństwo: gdy bateria jest podłączona razem z
podstawą, wewnętrzne gniazdo nadal posiada wysokie
napięcie prądu stałego z podłączonych szeregowo
modułów baterii (modułu baterii nie można wyłączyć).
Uchwyt nad czerwonymi obrzeżami z obu stron
tych modułów baterii i modułu sterującego (BMS).
Uwaga: Jeśli ręce znajdą się pod tą zaznaczoną na
czerwono stroną, ręce będą bolały.
Ostrzeżenie: Pojedynczy modu baterii to 35 kg. Jeśli bez obsługi narzędzi musi mieć więcej niż2
osoby do obsługi.
