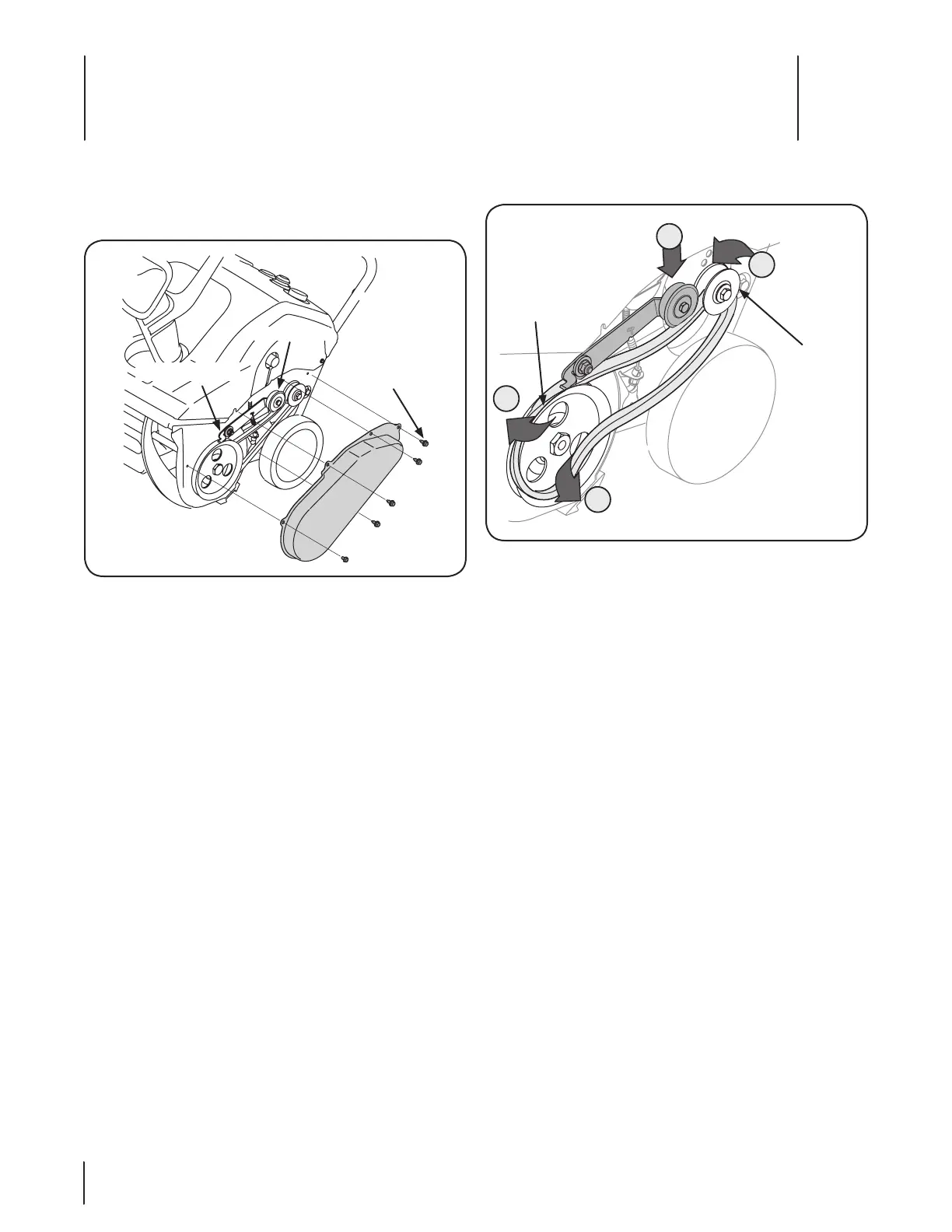

Reemplazo de las correas


Retire la correa sujetándola por la base de la polea de la 2.
barrena y tire hacia afuera.
NOTA: Tire hacia abajo la polea loca para soltar la correa de


la Fig. 7-2:
Tire hacia abajo la polea loca.
Ubique la correa encima de la polea de la barrena y debajo 2.
del guardacorrea.
Coloque la correa alrededor de la polea del motor.3.

barrena.
Vuelva a instalar la cubierta de la correa que sacó 5.
anteriormente.
Polea loca
Guardacorrea
Tornillos de cabeza
hexagonal
Figura 7-1
Figura 7-2
Polea del
motor
Polea de la
barrena
1
4
3
2
Servicio
8
18

Troy-Bilt Squall 2100 Specifications

General

Engine Type	4-Cycle OHV
Engine Displacement	208cc
Clearing Width	21 inches
Type	Single-Stage
Auger Material	Rubber
Intake Height	13 in
Fuel Capacity	0.5 gallons
Tire Size	8 in x 2 in
