32 Sección 3 — Montaje y configuración

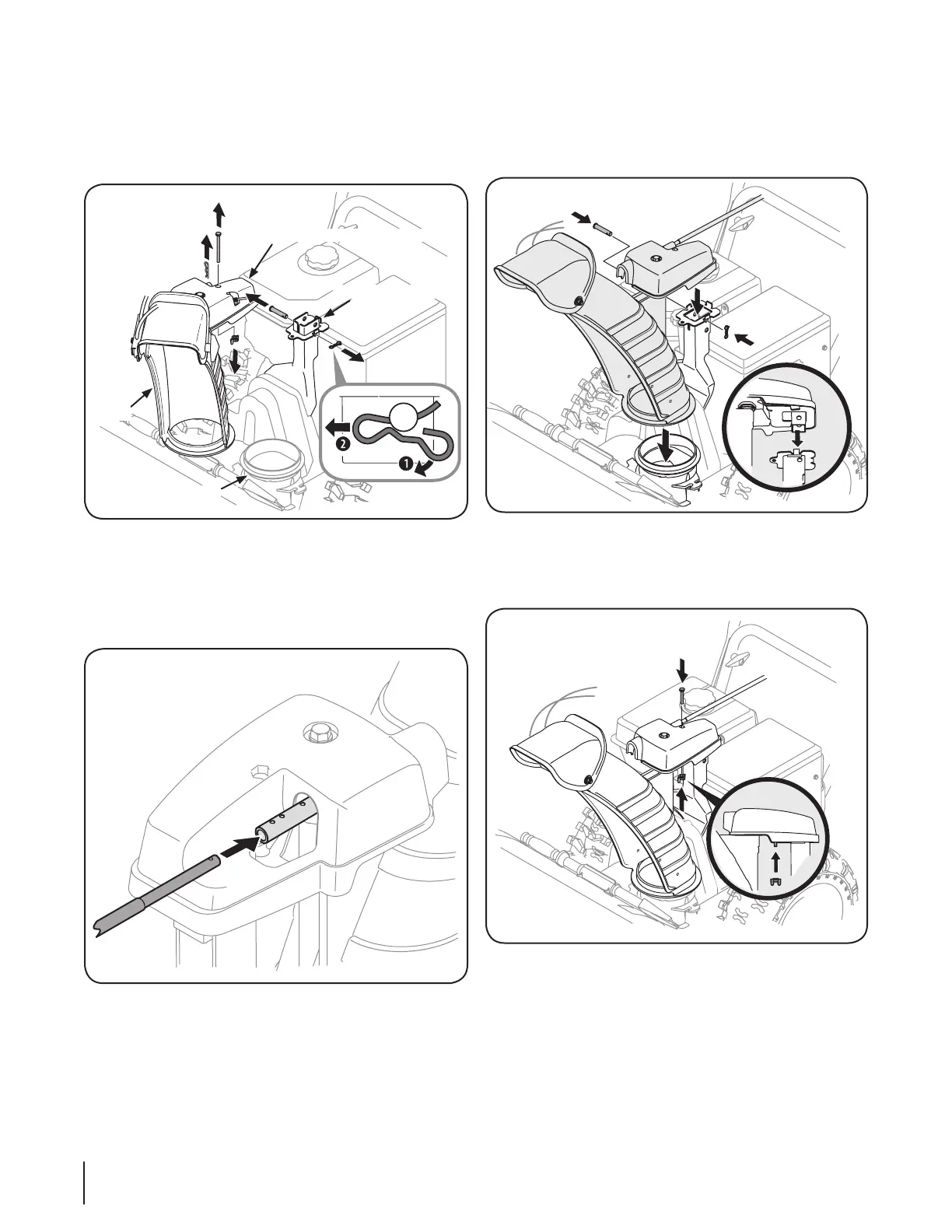

Montaje del canal
1. Retire el pasador de chaveta, la tuerca de mariposa y el
tornillo hexagonal del cabezal de control del canal, y el
pasador de horquilla y el pasador de chaveta con unión
curva de la ménsula de soporte del canal. Vea la Figura 3-3.
Cabezal de control del canal
Canal
Soporte del canal
Base del canal
Figura 3-3
2. Inserte la varilla hexagonal dentro del cabezal de control
del canal. Empuje la varilla tan lejos dentro del cabezal de
control del canal como sea posible, manteniendo el orificio
en la varilla hexagonal señalando hacia arriba. Vea la Figura
3-4.
Figura 3-4
3. Lugar en la tolva tolva de base y garantizar la varilla
hexagonal está situado bajo el asa del panel. La cabeza
seguro control del canal de soporte de soporte del canal
con el pasador de horquilla y pajarita pasador extraído en
el paso 1. Vea la Figura 3-5.
Figura 3-5
4. Finalizar la cabeza de asegurar el control del conducto con
la instalación de tornillo hexagonal y tuerca de mariposa.
Vea la Figura 3-6.
Figura 3-6
