Servicio
7
43
Cambio de Correa
Correa de la Barrena
Para retirar y reemplazar la correa de la barrena de su máquina
quitanieve, proceda como se indica a continuación:
1. Deje que el motor funcione hasta que se acabe el
combustible.

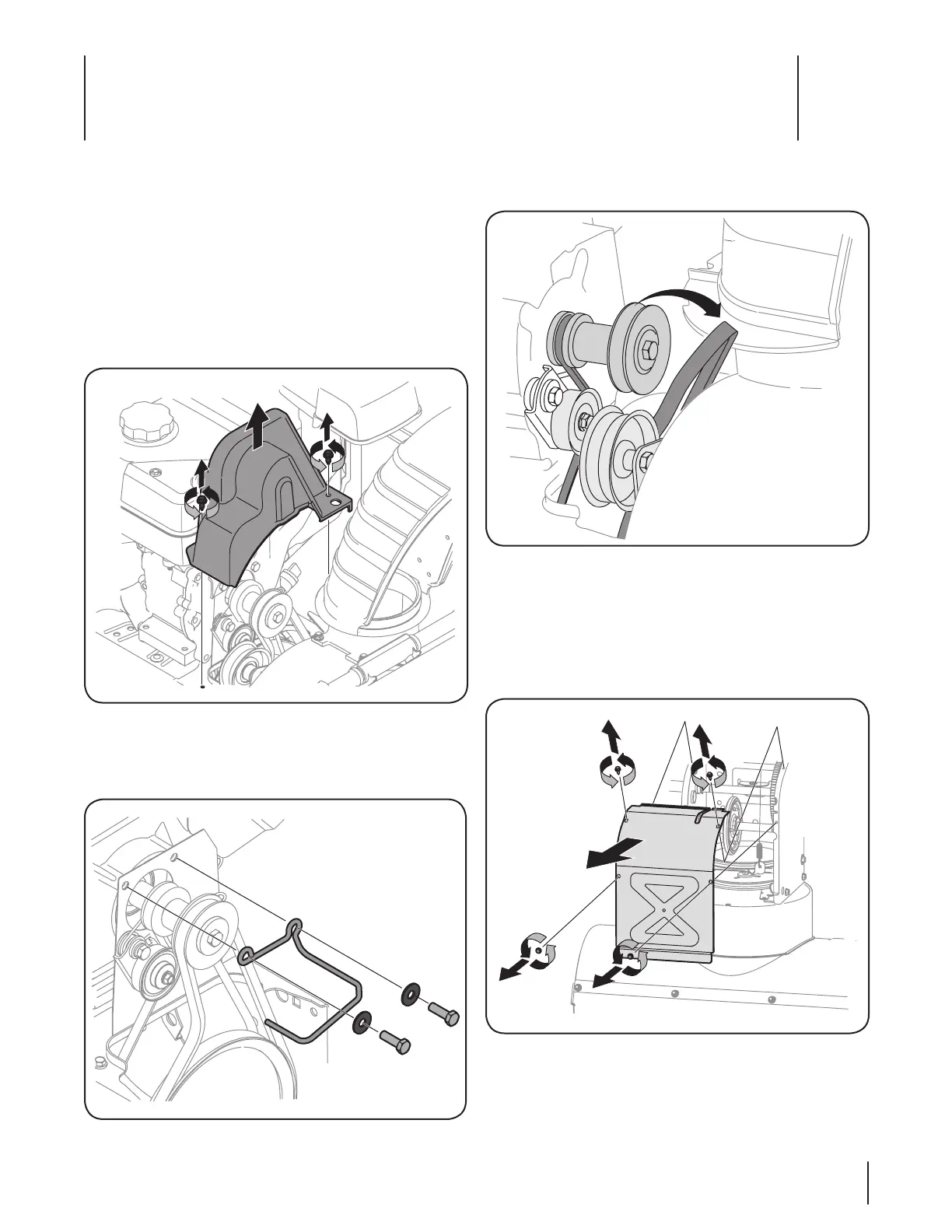

2. Saque la cubierta plástica de la correa ubicada en el frente
del motor. Para ello saque los dos tornillos autorroscantes.
Vea la Figura 7-1.
Figura 7-1
3. Afloje y retire los dos tornillos y arandelas planas que
aseguran la guía de la correa. Vea la Figura 7-2. Retire la
guía de la correa.
Figura 7-2
4. Saque la correa de la barrena de la polea del motor. Vea la
Figura 7-3.
Figura 7-3
5. Gire con cuidado la máquina quitanieve hacia arriba y hacia
delante de manera que quede apoyada sobre la caja de la
barrena.
6. Saque la cubierta del marco desde debajo de la máquina
quitanieve retirando los cuatro tornillos autorroscantes que
la aseguran. Vea la Figura 7-4.
Figura 7-4
