40
Sensor
de flujo
de agua
Sensor
de temp. de
entrada de
agua
Bomba de
circula-
ción *
*
Carcasa
Salida de agua
caliente
Tierra
de 12 V
Línea de
circulación**
Salida de
escape
Puerta de
acceso
Entrada de
aire de
combustión
Entrada
de gas
Unidad de control
Entrada
de agua
fría
Encendido
LED 1
Código
de error LED 2
Inter-
ruptor de
alimenta-
ción.
Válvula
antirre-
torno *
MOT
Quemador
Purga de agua
Palanca de
purga de agua
Válvula de
seguridad
Sensor
de temp.
de salida
de agua
Sensor
de
sobre-
temp.
de agua
Interruptor
de sobretemp.
del quemador
Interruptor de
sobretemp. de
escape
Rueda de
ventilador
para humo
Ventilador
para humo
Interruptor
de presión
de escape
Filtro
Válvula de gas
Válvula
de
seguridad
Modulador
Conducto para humo
EIL
Electrodo de
rectificación de
llama
Intercambiador
de calor
*
solo AquaGo comfort y
AquaGo comfort plus
AquaGo comfort plus
**
solo
Estabilizador de
temperatura
Sensor de
temp. de
línea de
circulación *
Elemento
anticongelante *
(opcional)
Panel de
control * /
Diagnóstico
Válvula
de
seguridad

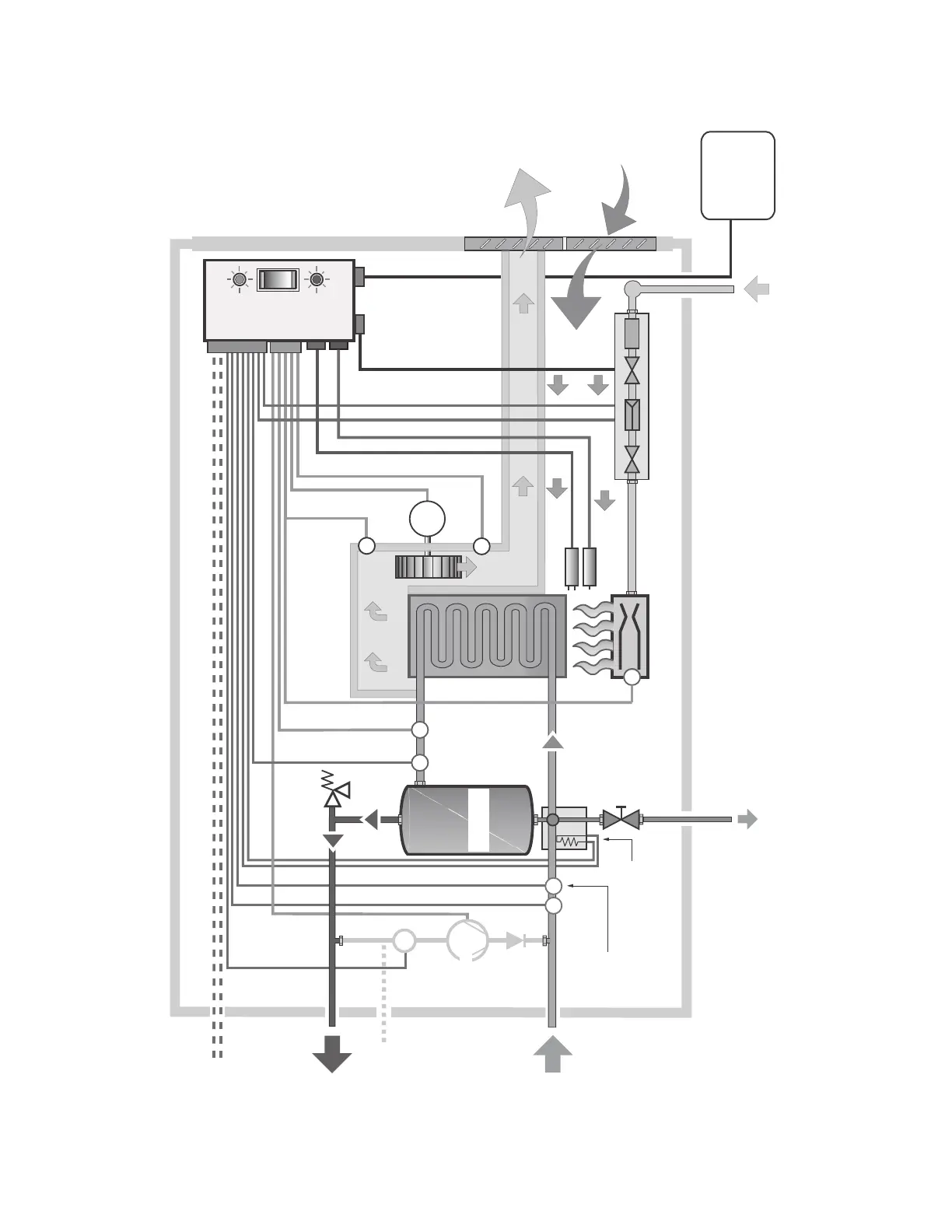

APÉNDICE B – Diagrama funcional
Fig. 34
