ANNEXEC– Pièces de rechange (tous les modèles)
3
2
4
6
9
10
15
16
17
18
20
22
23
24
25
26
27
28
29
21
1
7
8
30
35 (36, 37)
38
19
5

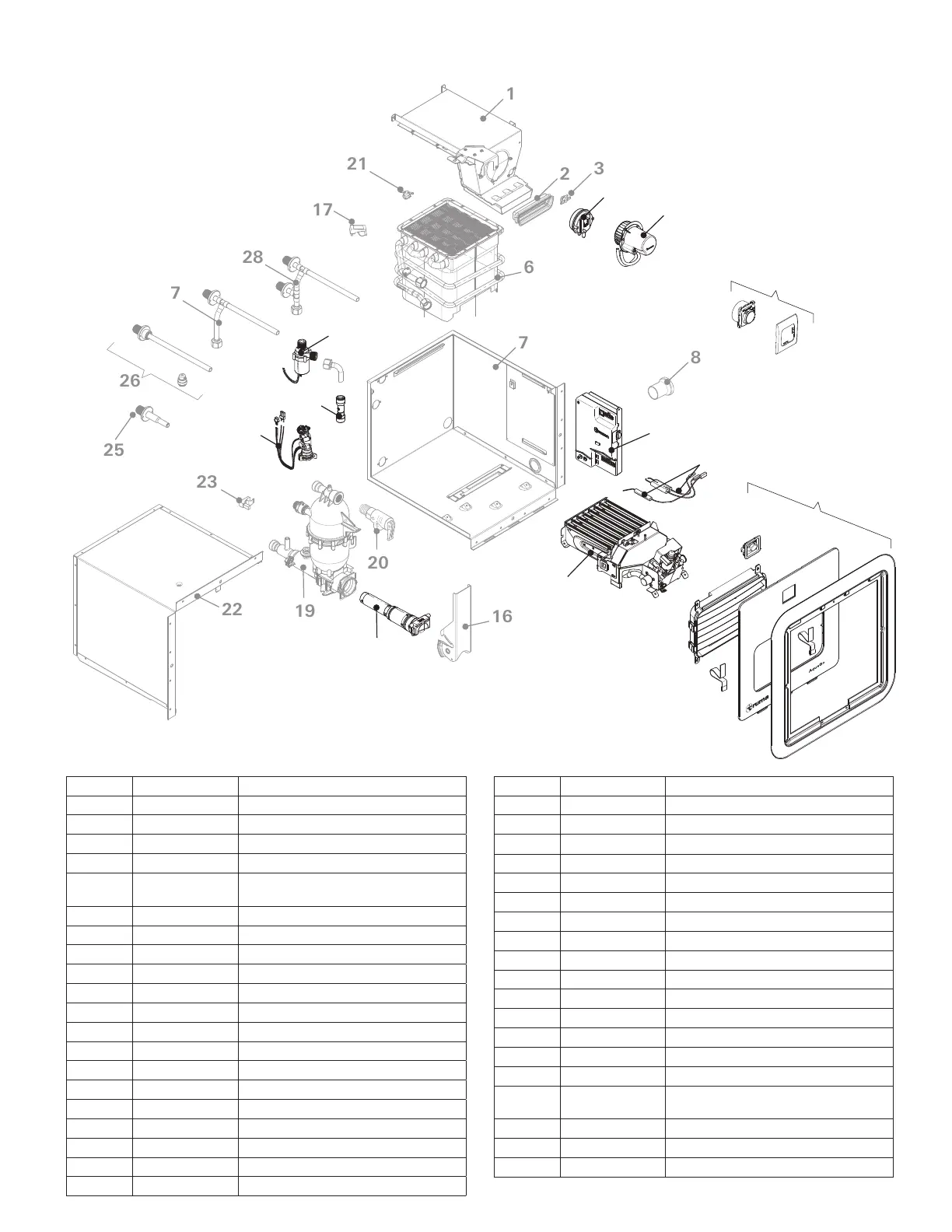

Fig.35
Repère N° d’art. Composant
1 Non disponible Ensemble du conduit de fumée
2 Non disponible Joint du conduit de fumée
3 Non disponible Thermocontact de surchauffe de l'air
4 77000-90100 Manostat de sortie d'air
5 77000-00208 Ensemble du ventilateur de tube
de fumée
6 Non disponible Échangeur de chaleur
7 Non disponible Ensemble de boîtier inférieur
8 Non disponible Œillet
9 77000-00113 Ensemble de commande
10 77000-91300 Électrodes
11 Non disponible
12 Non disponible Porte d'accès
13 Non disponible Grille de ventilation
14 Non disponible Loquet coulissant
15 77000-90400 Ensemble de brûleur
16 Non disponible Levier
17 Non disponible Trousse d'espacement
18 77000-90800 Ensemble de filtre
19 Non disponible
20 Non disponible
Repère N° d’art. Composant
21 Non disponible
22 Non disponible Ensemble de boîtier supérieur
23 Non disponible Détecteur de température d'eau
24 77000-90500 Ensemble de capteur de débit
25 Non disponible Raccord pour l'eau
26 Non disponible
27 Non disponible
28 Non disponible
29 77000-90600 Pompe de circulation
30 70020-03500 Ensemble de clapet de non-retour
31 Non disponible
32 Non disponible Faisceau de câbles 1 (non illustré)
33 Non disponible Faisceau de câbles 2 (non illustré)
34 Non disponible Petites pièces (non illustrées)
35 77001-01 Porte d'accès standard
36 77101-01 Adaptateur pour porte d'accès
(non illustré)
37 77201-01 Porte d'accès XS (non illustrée)
38 77000-00089 Tableau de commande
39 77000-00114 Jeu d'étiquettes (non illustré)
