Vista general / Designación de piezas
Leyenda
1 Conexión de agua fría 1/2 pulg. NPT
2 Conexión de agua caliente 1/2 pulg. NPT
3 Conexión de línea de circulación 1/2pulg.
NPT (solo el modelo comfortplus)
4 Válvula de seguridad
4a Palanca de prueba
5 Ventilador para humo
6 Carcasa de la unidad
7 Unidad de control
8 Interruptor de alimentación
9 Pasador
10 Conducto para humo
11 Palanca Easy Drain Lever
11a Filtro de entrada de agua
12 Arandela aislante del tubo de gas (lateral)
13 Válvula de gas
14 Placa de cubierta
15 Estabilizador de temperatura
16 Sensor de flujo de agua
17 Quemador
18 Bomba de circulación
(modelos comfort y comfort plus)
19 Intercambiador de calor
20 Puerta de acceso (conjunto)
21 Cierre con giro
22 Correa
23 Rejilla de ventilación (entrada de aire,
gases de escape)
24 Arandela aislante para cable de 12 V
(fuente de alimentación)
25 Placa de características
26 Interruptor de presión de escape
27 Panel de control
(modelos comfort y comfort plus)
LED 1 LED de encendido – verde
LED 2 LED de código de error – rojo
LED 3 LED 3 de estado – amarillo
3
2
24
6
1
Parte superior
1
2
3
27
4a4 26 5
6
12
10
9
11
13
15
14
1617
2511a
7
18
19
LED 1
LED 2
8
LED 3
20
23
21
22
22

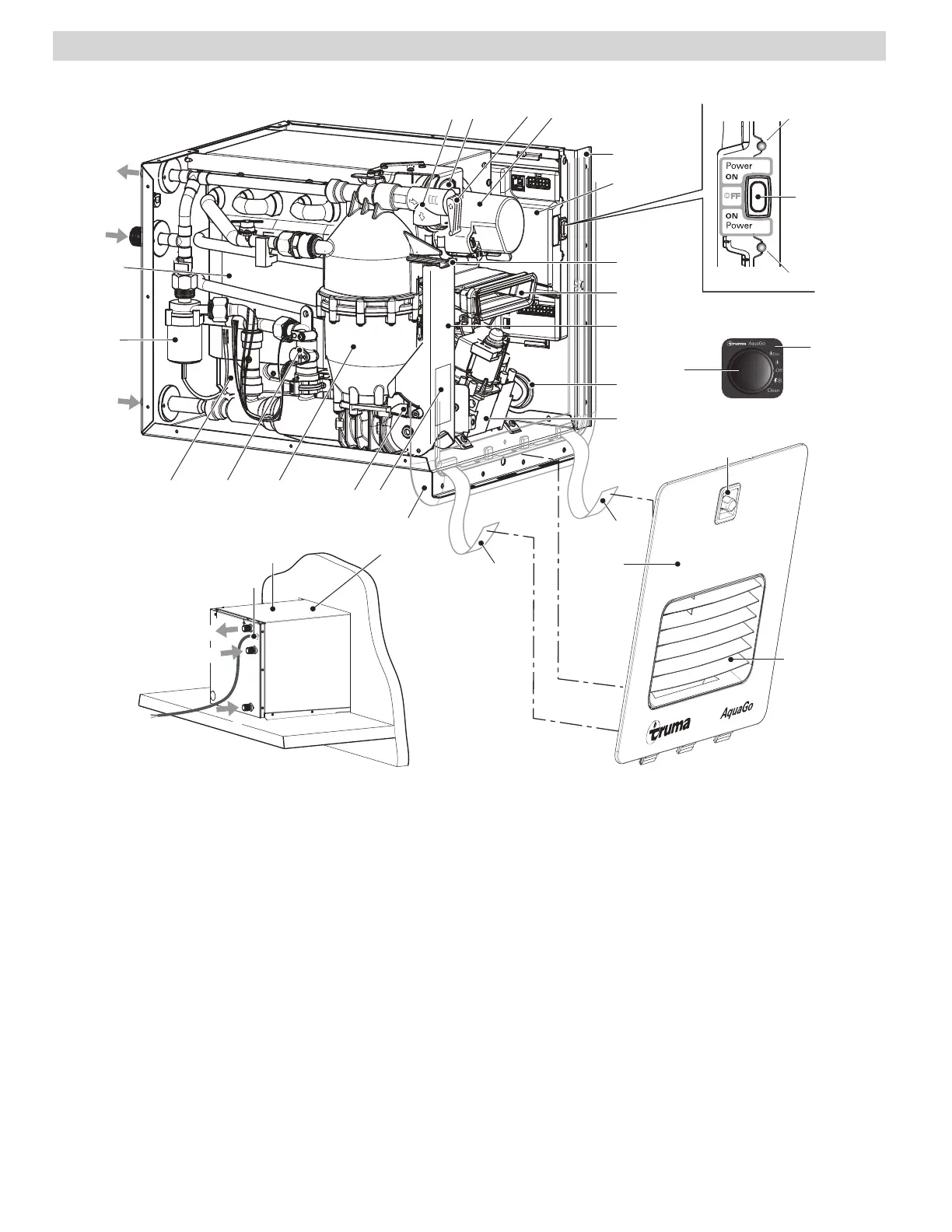

Calentador de agua instantáneo Truma AquaGo ® (aparato)
Fig. 1 ( Carcasa / Bastidor de la unidad
parcialmente omitida/o)
Fig. 2 (vista posterior del aparato)
