Truma AquaGo basic Operating And Installation Instructions

30
– Raccordement arrière du gaz
Risque d'explosion lors de l'utilisation de
tuyaux de gaz flexibles pour un raccorde-
ment arrière du gaz.
• Les tuyaux de gaz flexibles peuvent fuir en
raison des températures élevées produites
dans l'appareil.
• Il faut utiliser des tuyaux rigides en métal
de 3/8po (ce qui correspond à un diamè-
tre extérieur de 1/2po (12,7mm)) pour le
raccordement arrière du gaz.
Truma offre une trousse de raccordement ar-
rière du gaz (n° d’art.77000-37500) si l'installa-
tion doit être effectuée par l'arrière de l'appareil.
Matériel fourni:
– un coude en laiton doté d'un raccord co-
nique SAE de 45°;
– un bouchon;
– un œillet (arrière) pour la conduite de gaz;
et
– un collier de câble.

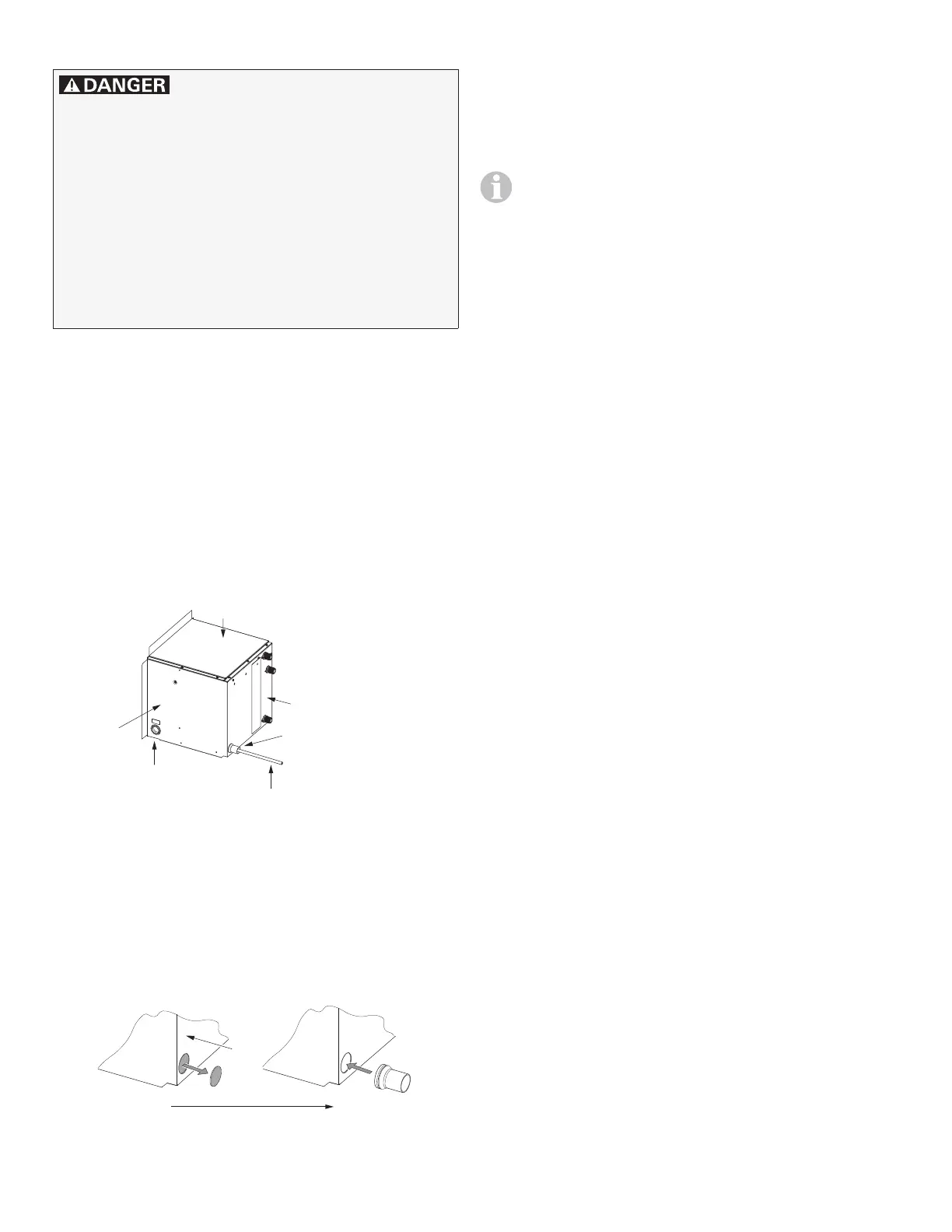

Partie supérieure
Conduite d'alimentation de gaz
rigide (en métal) de 3/8 po
Œillet de la conduite
de gaz (arrière)
Arrière
Côté
Œillet de la conduite
de gaz (côté)
Fig.15
• Ouvrez l'orifice pré-perforé sur la paroi ar-
rière de l'appareil.
• Insérez l'œillet (arrière) pour la conduite de
gaz dans l'orifice (portez attention à l'orienta-
tion).
Arrière
I II
Fig.16
Préparation du raccordement pour
l'eau
Tous les raccords d'eau de l'appareil sont des
raccords mâles NPT de 1/2po.
• N'utilisez que des pompes à pression
dans le système d'eau, et non des
pompes à immersion, puisque l'air
dans le système d'eau pourrait provo-
quer des défaillances.
• Il faut planifier le réseau de conduites
avant l'installation (reportez-vous à la
section «Schémas de raccordement»
à la page32).
• Gardez les conduites d'eau les plus
courtes possible.
• En raison des risques de gel, installez
les conduites d'eau uniquement dans
des secteurs adéquatement chauffés
du VR.
• Évitez les ponts thermiques.
• Installez les conduites d'eau en pente
ascendante afin que l'air dans les
conduites puisse s'échapper.
• Pour les modèles AquaGo comfort
plus, protégez la conduite de circula-
tion contre les pertes de chaleur en
utilisant une quantité suffisante de
matériau isolant.
• Utilisez un raccord approprié, pourvu d'un
joint d'étanchéité, pour le raccordement de
la conduite d'eau à l'appareil.
• De préférence, utilisez des tuyaux d'eau
flexibles d'au moins 1/2po de diamètre.
• Assurez-vous que tous les tuyaux d'eau sont
installés sans torsions.
• Avant d'installer l'appareil, assurez-vous que
le véhicule est doté de raccords pour les
conduites d'eau.
