36
• À l'aide d'une clé dynamométrique, serrez
l'écrou du raccord (couple nominal de 15 lb-pi
(20Nm)) (immobilisez le raccord coudé à
l'aide d'une clé de 9/16po (14mm)).

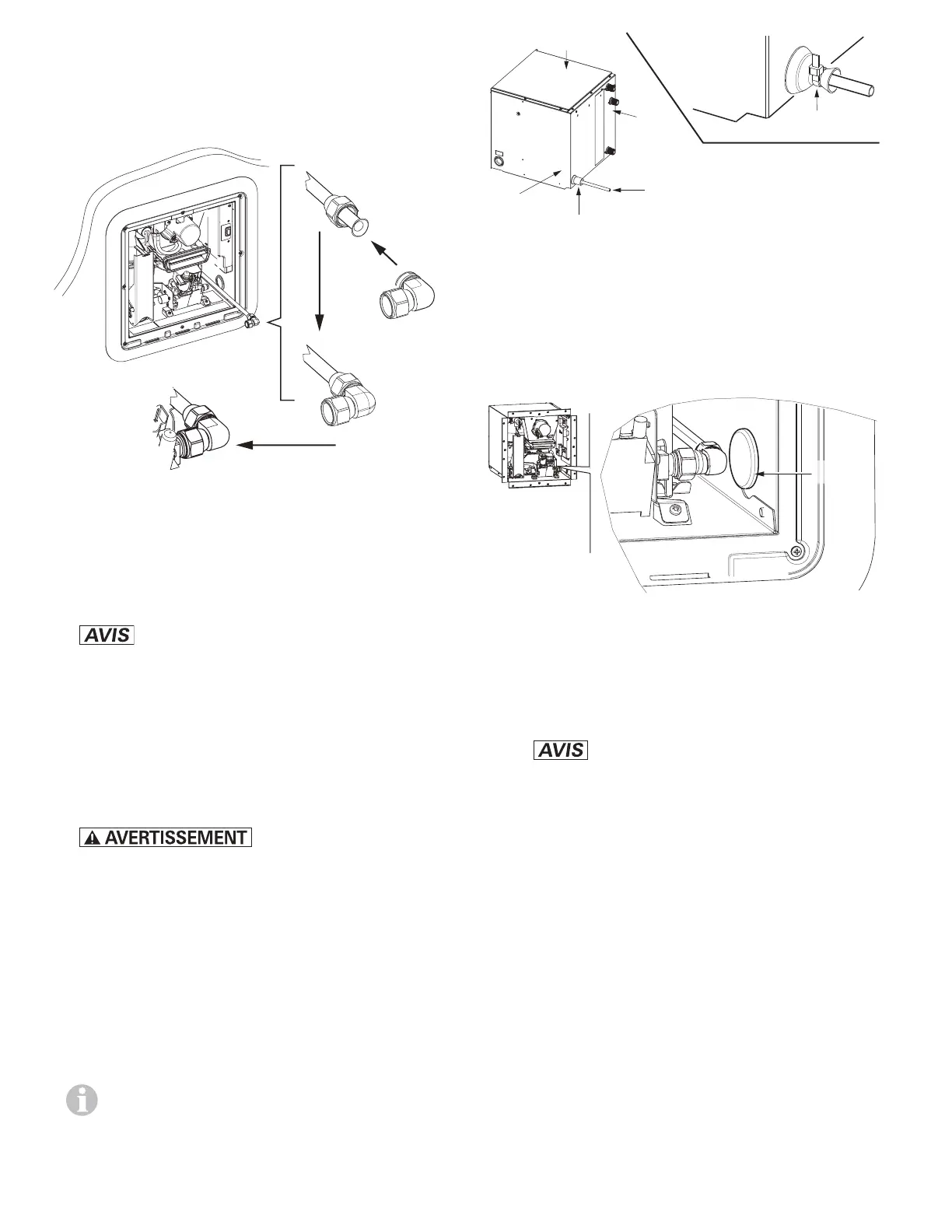

Fig.29
• Vissez l'écrou de raccord de la conduite (clé
de 3/4po (19mm)) sur le raccord pour le gaz
de l'appareil, juste assez, comme s'il était
serré à la main.
• La vanne de gaz peut être endom-
magée lors du serrage! Servez-vous d'une
deuxième clé pour immobiliser l'extrémité
carrée (clé de 11/16po (18 mm)).
• Utilisez une clé dynamométrique pour serrer
l'écrou de raccord (couple de serrage nomi-
nal de 15 lb-pi (20 Nm)).
• Risque d'intoxication
et(ou) d'explosion! Un serrage incor-
rect du collier de câble pourrait provoquer
l'infiltration de gaz d'échappement ou de gaz
dans le VR.
• Serrez le collier de câble de manière à ce
que l'œillet de la conduite de gaz (arrière)
soit bien serré autour de la conduite de gaz
(voir la Fig. 30).
Un collier de câble est fourni avec la
trousse de raccordement arrière du gaz.
Collier de
câble
Partie supérieure
Conduite d'alimentation de gaz
rigide (en métal) de 3/8 po
Œillet de la conduite de gaz (arrière)
Arrière
Côté
Fig.30
• Modèle AquaGo basic seulement (sans
tableau de commande):
– Obturez l'orifice latéral à l'aide du bou-
chon.
Bouchon
Fig.31
• Modèles AquaGo comfort /
AquaGo comfort plus seulement (avec
tableau de commande)
– Dommages au câble du ta-
bleau de commande lorsque la tem-
pérature est supérieure à +60°C. Ne
faites pas passer le câble du tableau de
commande par l'orifice pour le raccorde-
ment arrière du gaz. Il faut faire passer
le câble du tableau de commande par
l'orifice sur le côté.
– Faites glisser l'œillet latéral de la conduite
de gaz sur le câble du tableau de com-
mande (la douille doit être orientée vers
l'orifice). Le câble du tableau de com-
mande doit dépasser d'environ 25cm.
