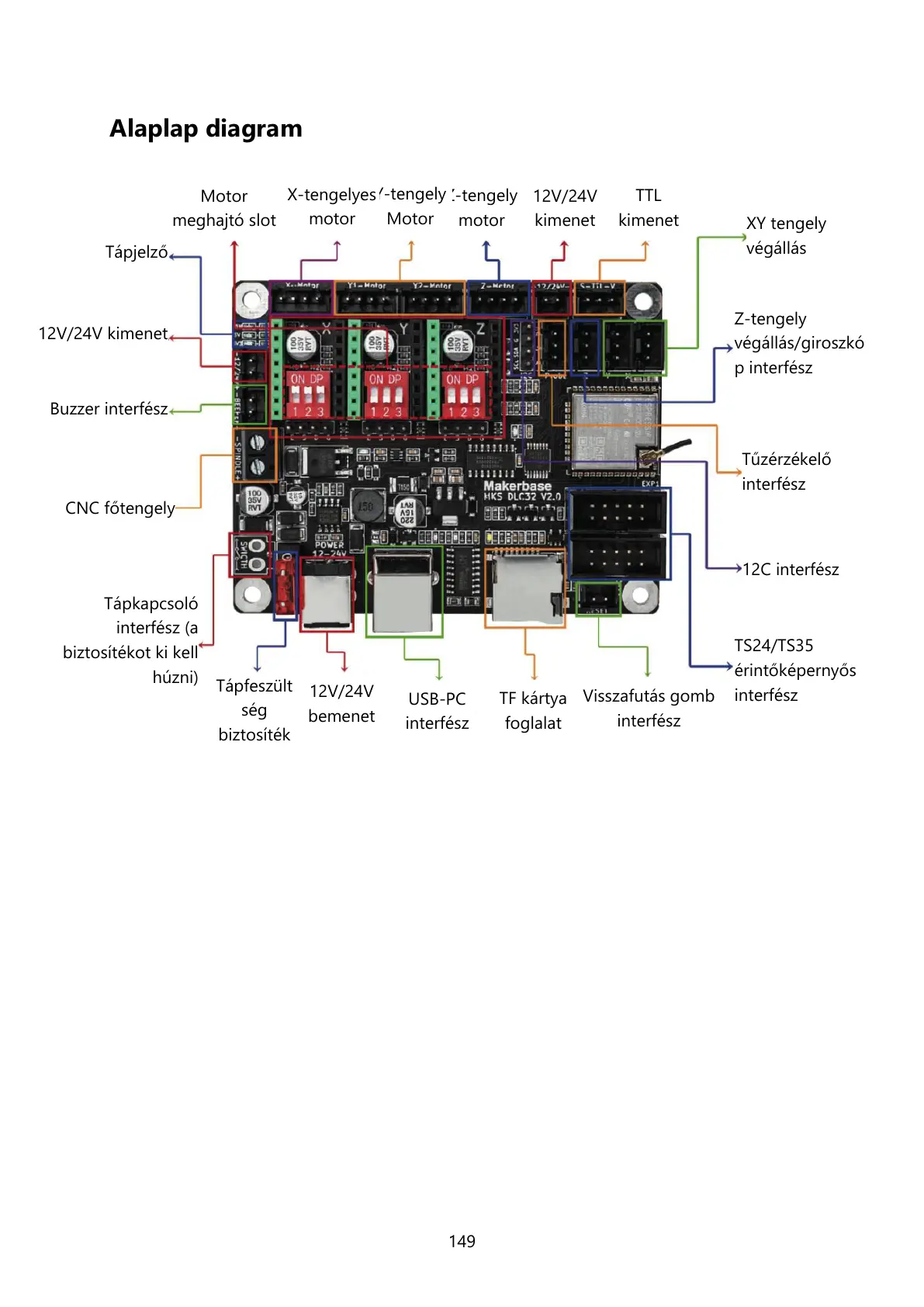

Alaplap diagram
Tápjelző
12V/24V kimenet
Buzzer interfész
CNC főtengely
Tápkapcsoló
interfész (a
biztosítékot ki kell
húzni)
Tápfeszült
ség
biztosíték
12V/24V
bemenet
USB-PC
interfész
TF kártya
foglalat
Visszafutás gomb
interfész
TS24/TS35
érintőképernyős
interfész
12C interfész
Tűzérzékelő
interfész
Z-tengely
végállás/giroszkó
p interfész
XY tengely
végállás
TTL
kimenet
12V/24V
kimenet
Z-tengely
motor
Y-tengely
Motor
X-tengelyes
motor
Motor
meghajtó slot
