160
Hinweis: Bevor Sie die Schraubenbolzen befestigen, stellen Sie sicher, dass der Zahnriemen
korrekt in der Riemenscheibenrille liegt und das Profil mit der Position der Schnalle
übereinstimmt.

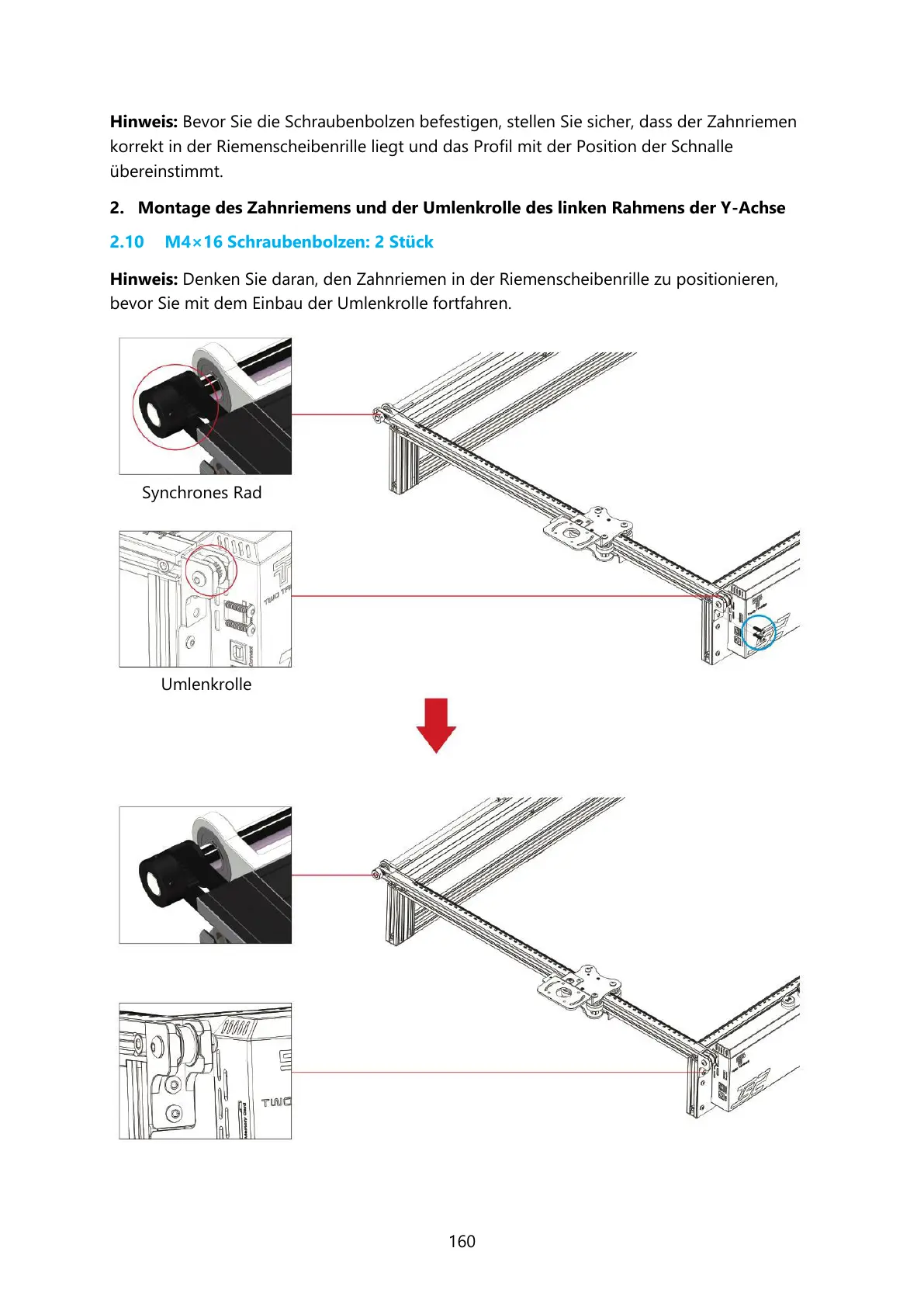

2. Montage des Zahnriemens und der Umlenkrolle des linken Rahmens der Y-Achse
2.10 M4×16 Schraubenbolzen: 2 Stück
Hinweis: Denken Sie daran, den Zahnriemen in der Riemenscheibenrille zu positionieren,
bevor Sie mit dem Einbau der Umlenkrolle fortfahren.
