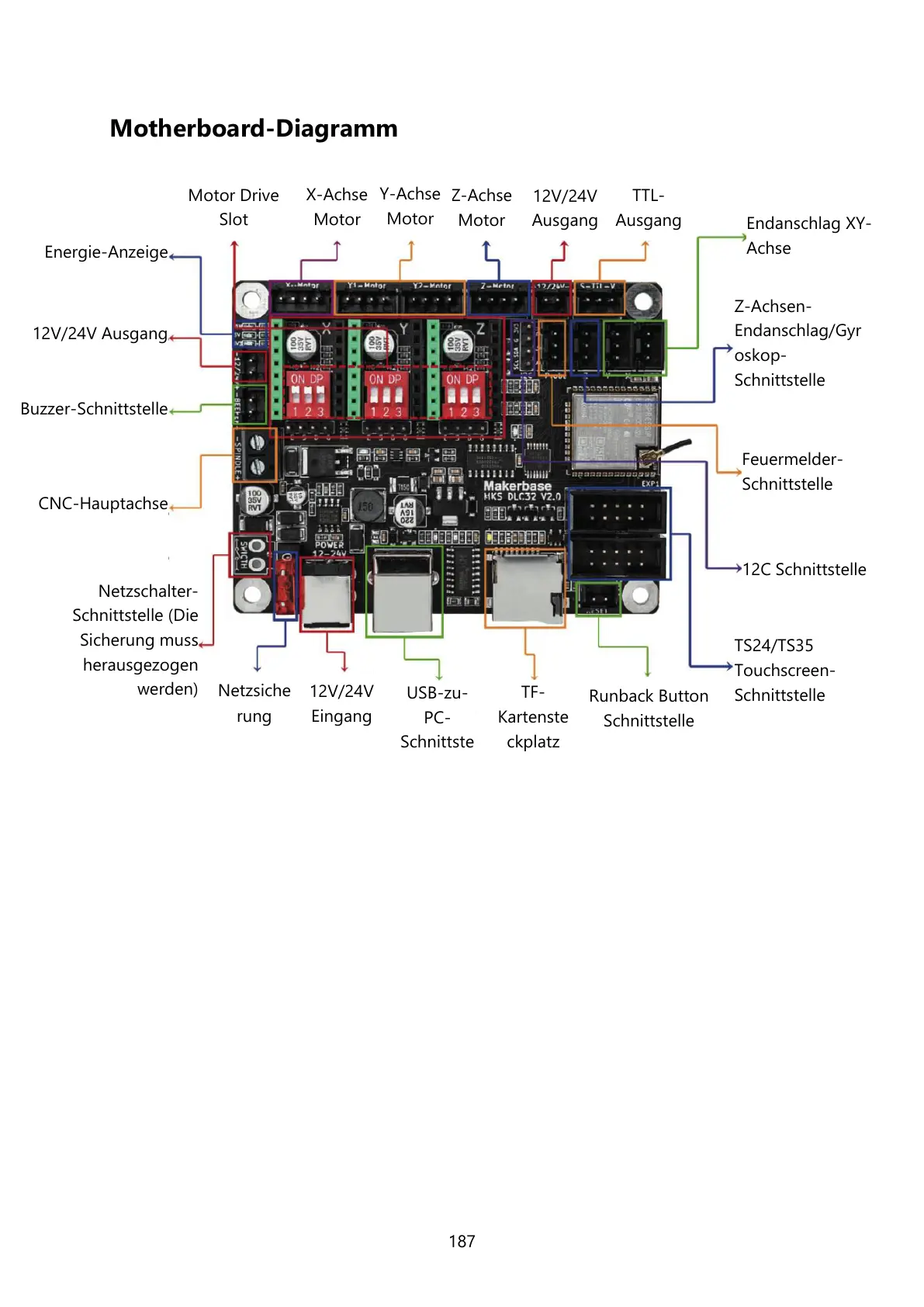

Motherboard-Diagramm
Energie-Anzeige
12V/24V Ausgang
Buzzer-Schnittstelle
CNC-Hauptachse
Netzschalter-
Schnittstelle (Die
Sicherung muss
herausgezogen
werden)
Netzsiche
rung
12V/24V
Eingang
USB-zu-
PC-
Schnittste
lle
TF-
Kartenste
ckplatz
Runback Button
Schnittstelle
TS24/TS35
Touchscreen-
Schnittstelle
12C Schnittstelle
Feuermelder-
Schnittstelle
Z-Achsen-
Endanschlag/Gyr
oskop-
Schnittstelle
Endanschlag XY-
Achse
TTL-
Ausgang
12V/24V
Ausgang
Z-Achse
Motor
Y-Achse
Motor
X-Achse
Motor
Motor Drive
Slot
