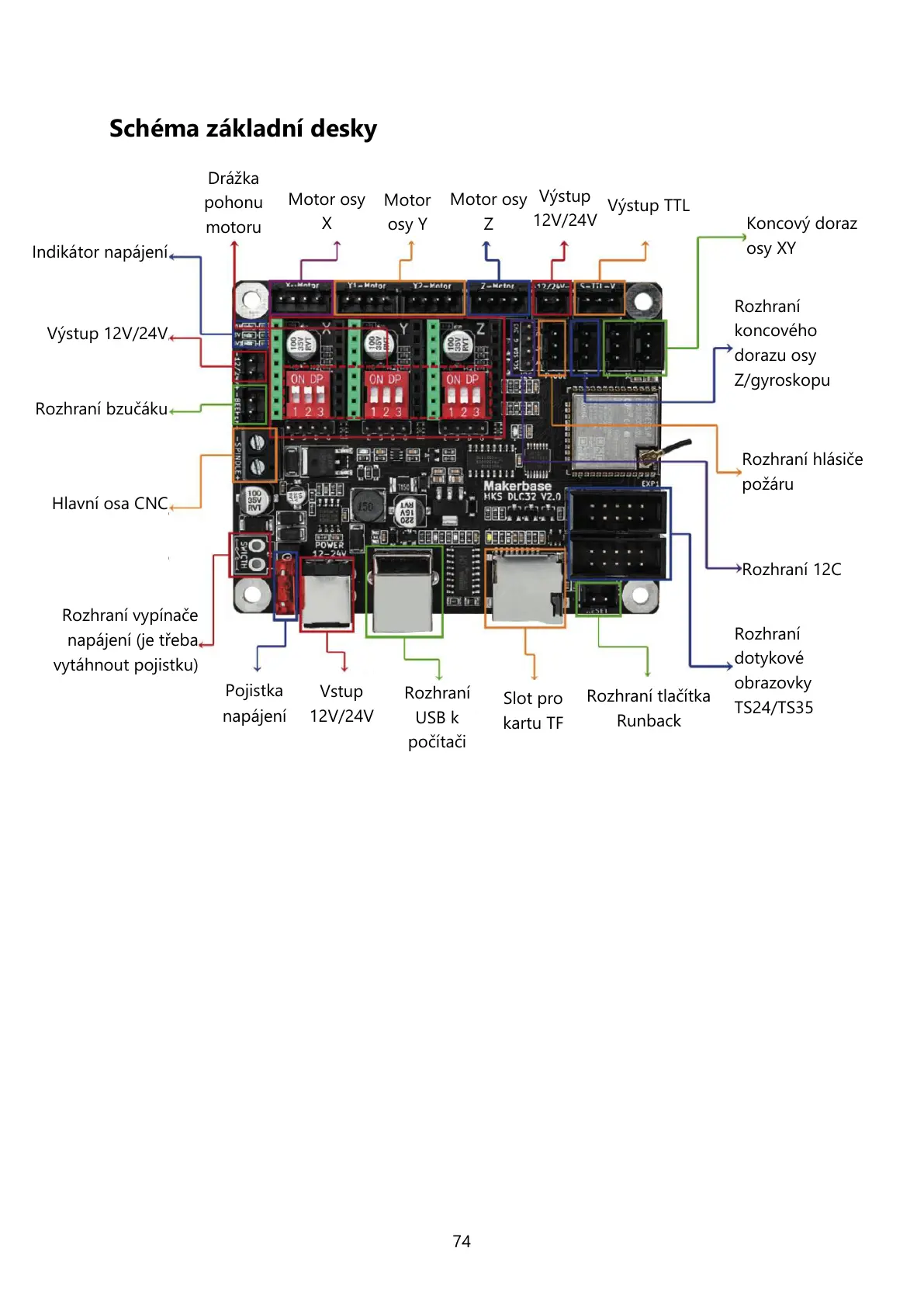

Schéma základní desky
Indikátor napájení
Výstup 12V/24V
Rozhraní bzučáku
Hlavní osa CNC
Rozhraní vypínače
napájení (je třeba
vytáhnout pojistku)
Pojistka
napájení
Vstup
12V/24V
Rozhraní
USB k
počítači
Slot pro
kartu TF
Rozhraní tlačítka
Runback
Rozhraní
dotykové
obrazovky
TS24/TS35
Rozhraní 12C
Rozhraní hlásiče
požáru
Rozhraní
koncového
dorazu osy
Z/gyroskopu
Koncový doraz
osy XY
Výstup TTL
Výstup
12V/24V
Motor osy
Z
Motor
osy Y
Motor osy
X
Drážka
pohonu
motoru
