88

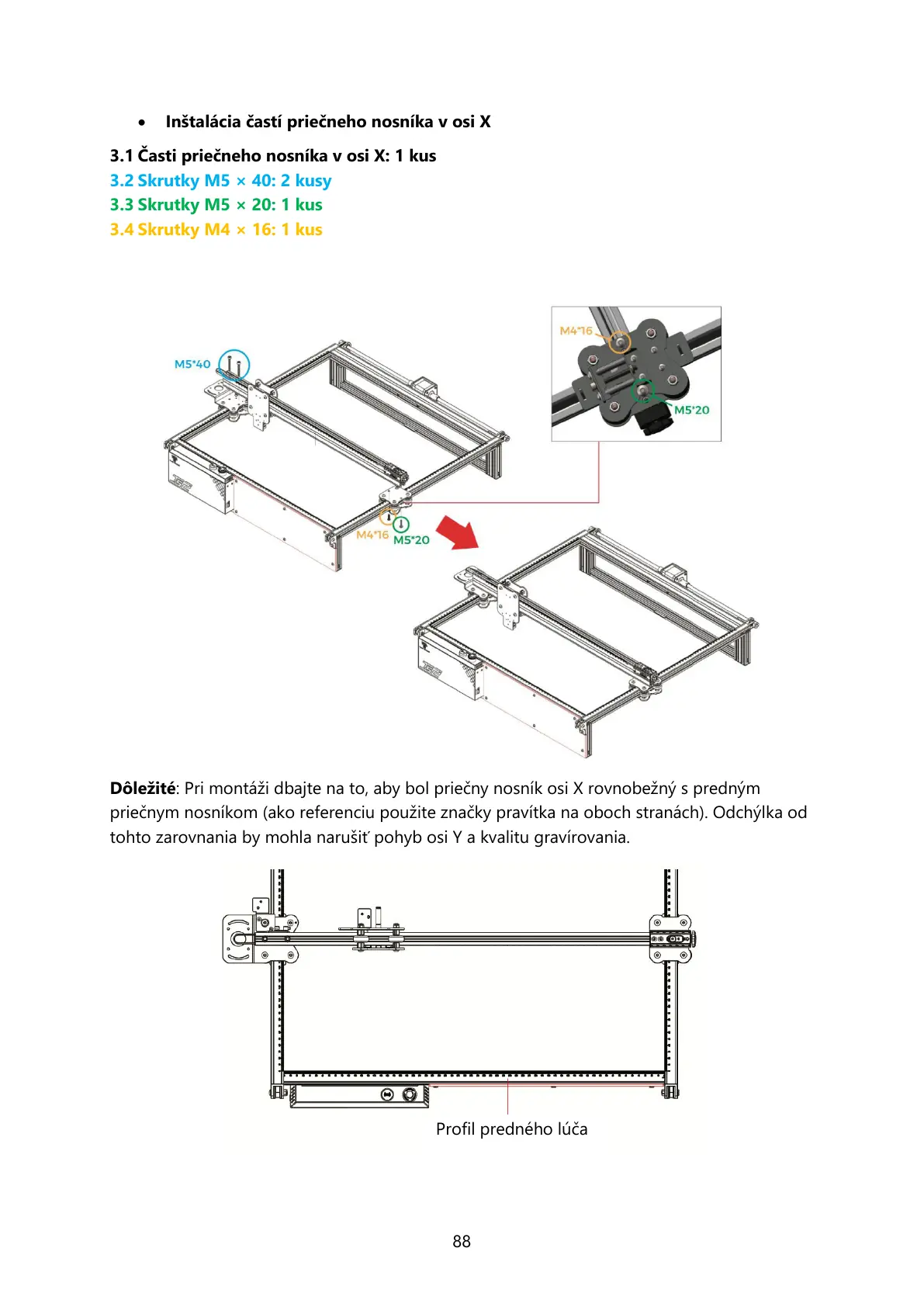

Inštalácia častí priečneho nosníka v osi X
3.1 Časti priečneho nosníka v osi X: 1 kus
3.2 Skrutky M5 × 40: 2 kusy
3.3 Skrutky M5 × 20: 1 kus
3.4 Skrutky M4 × 16: 1 kus
Dôležité: Pri montáži dbajte na to, aby bol priečny nosník osi X rovnobežný s predným
priečnym nosníkom (ako referenciu použite značky pravítka na oboch stranách). Odchýlka od
tohto zarovnania by mohla narušiť pohyb osi Y a kvalitu gravírovania.
