92

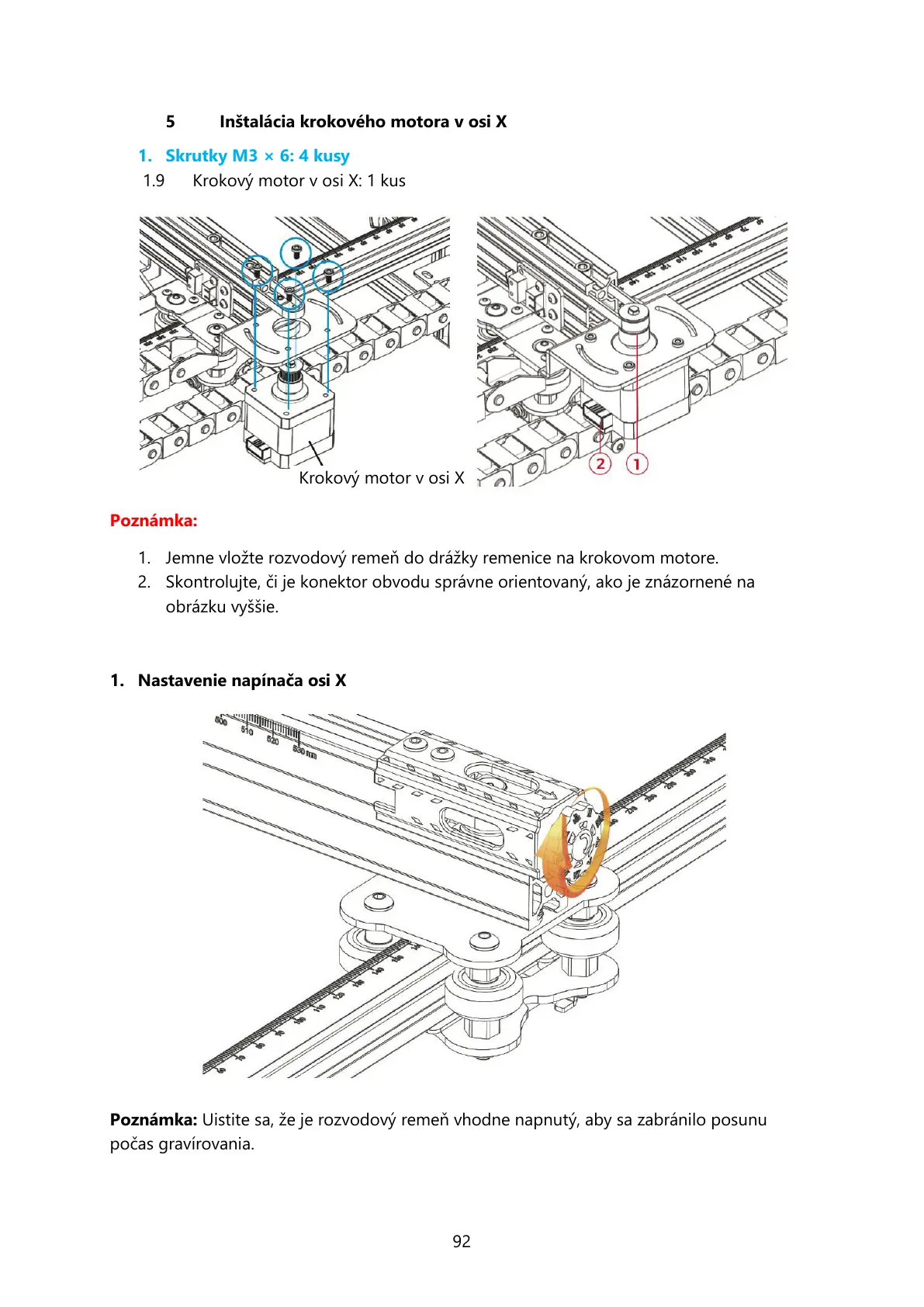

5 Inštalácia krokového motora v osi X
1. Skrutky M3 × 6: 4 kusy
1.9 Krokový motor v osi X: 1 kus
Poznámka:
1. Jemne vložte rozvodový remeň do drážky remenice na krokovom motore.
2. Skontrolujte, či je konektor obvodu správne orientovaný, ako je znázornené na
obrázku vyššie.
1. Nastavenie napínača osi X
Poznámka: Uistite sa, že je rozvodový remeň vhodne napnutý, aby sa zabránilo posunu
počas gravírovania.
