EIL/MAN/002: REVISION 6 Date: July 2007 Page 98
Apéndice B
Instalación del cable de interfaz
Instalación de la interfaz en serie

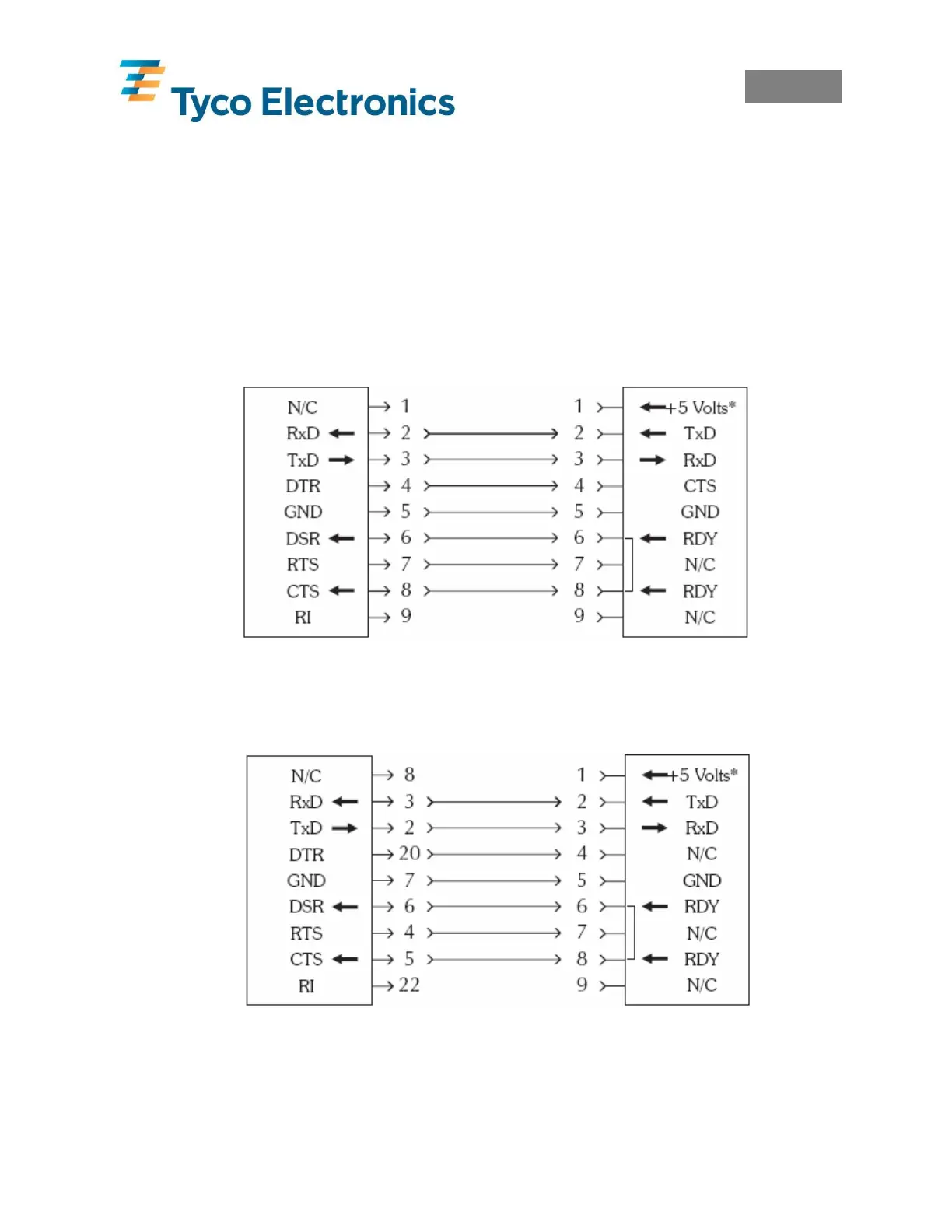

La siguiente figura muestra el cableado necesario para utilizar la impresora con la interfaz en
serie RS-232.
Anfitrión
Impresora
DB-9
Pin n.º
DB-9
Pin n.º
Hembra DB9 a macho DB-9
Anfitrión
Impresora
DB-9
Pin n.º
DB-9
Pin n.º
Hembra DB-25 a macho DB-9
* +5 voltios a 150 mA para dispositivo externo (p. ej. KDU o escáner)
