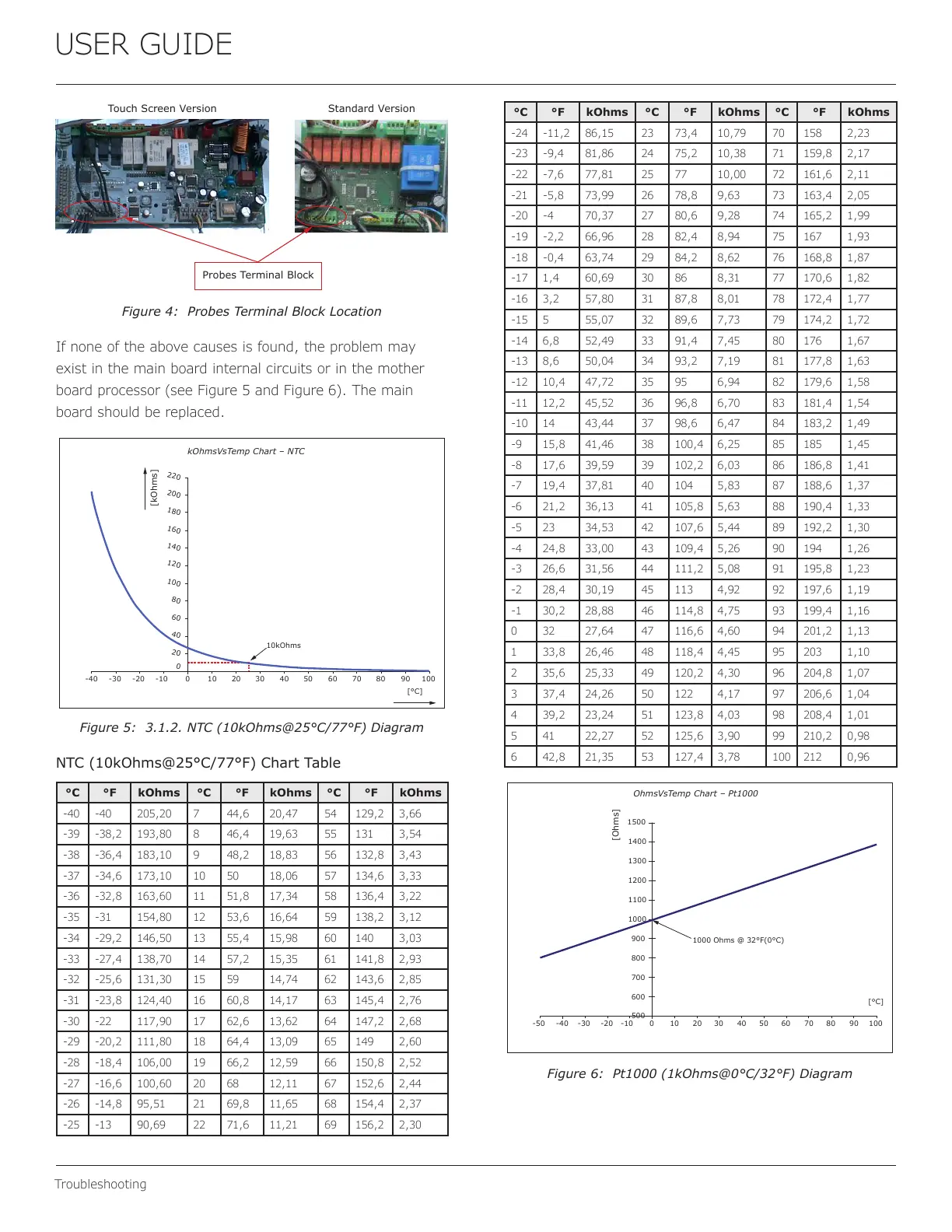

USER GUIDE
Troubleshooting
Touch Screen Version
Probes Terminal Block
Standard Version
Figure 4: Probes Terminal Block Location
If none of the above causes is found, the problem may
exist in the main board internal circuits or in the mother
board processor (see Figure 5 and Figure 6). The main
board should be replaced.
kOhmsVsTemp Chart – NTC
[kOhms]
10kOhms
220
20
40
60
80
100
120
140
160
180
200
0
10-40 -30 -20 10090807060504030200-10
[°C]
Figure 5: 3.1.2. NTC (10kOhms@25°C/77°F) Diagram
NTC (10kOhms@25°C/77°F) Chart Table
°C °F kOhms °C °F kOhms °C °F kOhms
-40 -40 205,20 7 44,6 20,47 54 129,2 3,66
-39 -38,2 193,80 8 46,4 19,63 55 131 3,54
-38 -36,4 183,10 9 48,2 18,83 56 132,8 3,43
-37 -34,6 173,10 10 50 18,06 57 134,6 3,33
-36 -32,8 163,60 11 51,8 17,34 58 136,4 3,22
-35 -31 154,80 12 53,6 16,64 59 138,2 3,12
-34 -29,2 146,50 13 55,4 15,98 60 140 3,03
-33 -27,4 138,70 14 57,2 15,35 61 141,8 2,93
-32 -25,6 131,30 15 59 14,74 62 143,6 2,85
-31 -23,8 124,40 16 60,8 14,17 63 145,4 2,76
-30 -22 117,90 17 62,6 13,62 64 147,2 2,68
-29 -20,2 111,80 18 64,4 13,09 65 149 2,60
-28 -18,4 106,00 19 66,2 12,59 66 150,8 2,52
-27 -16,6 100,60 20 68 12,11 67 152,6 2,44
-26 -14,8 95,51 21 69,8 11,65 68 154,4 2,37
-25 -13 90,69 22 71,6 11,21 69 156,2 2,30
°C °F kOhms °C °F kOhms °C °F kOhms
-24 -11,2 86,15 23 73,4 10,79 70 158 2,23
-23 -9,4 81,86 24 75,2 10,38 71 159,8 2,17
-22 -7,6 77,81 25 77 10,00 72 161,6 2,11
-21 -5,8 73,99 26 78,8 9,63 73 163,4 2,05
-20 -4 70,37 27 80,6 9,28 74 165,2 1,99
-19 -2,2 66,96 28 82,4 8,94 75 167 1,93
-18 -0,4 63,74 29 84,2 8,62 76 168,8 1,87
-17 1,4 60,69 30 86 8,31 77 170,6 1,82
-16 3,2 57,80 31 87,8 8,01 78 172,4 1,77
-15 5 55,07 32 89,6 7,73 79 174,2 1,72
-14 6,8 52,49 33 91,4 7,45 80 176 1,67
-13 8,6 50,04 34 93,2 7,19 81 177,8 1,63
-12 10,4 47,72 35 95 6,94 82 179,6 1,58
-11 12,2 45,52 36 96,8 6,70 83 181,4 1,54
-10 14 43,44 37 98,6 6,47 84 183,2 1,49
-9 15,8 41,46 38 100,4 6,25 85 185 1,45
-8 17,6 39,59 39 102,2 6,03 86 186,8 1,41
-7 19,4 37,81 40 104 5,83 87 188,6 1,37
-6 21,2 36,13 41 105,8 5,63 88 190,4 1,33
-5 23 34,53 42 107,6 5,44 89 192,2 1,30
-4 24,8 33,00 43 109,4 5,26 90 194 1,26
-3 26,6 31,56 44 111,2 5,08 91 195,8 1,23
-2 28,4 30,19 45 113 4,92 92 197,6 1,19
-1 30,2 28,88 46 114,8 4,75 93 199,4 1,16
0 32 27,64 47 116,6 4,60 94 201,2 1,13
1 33,8 26,46 48 118,4 4,45 95 203 1,10
2 35,6 25,33 49 120,2 4,30 96 204,8 1,07
3 37,4 24,26 50 122 4,17 97 206,6 1,04
4 39,2 23,24 51 123,8 4,03 98 208,4 1,01
5 41 22,27 52 125,6 3,90 99 210,2 0,98
6 42,8 21,35 53 127,4 3,78 100 212 0,96
OhmsVsTemp Chart – Pt1000
[Ohms]
1000 Ohms @ 32°F(0°C)
1500
500
600
700
800
900
1000
1100
1200
1300
1400
10-40 -30 -20 10090807060504030200-10
[°C]
-50
Figure 6: Pt1000 (1kOhms@0°C/32°F) Diagram
35
