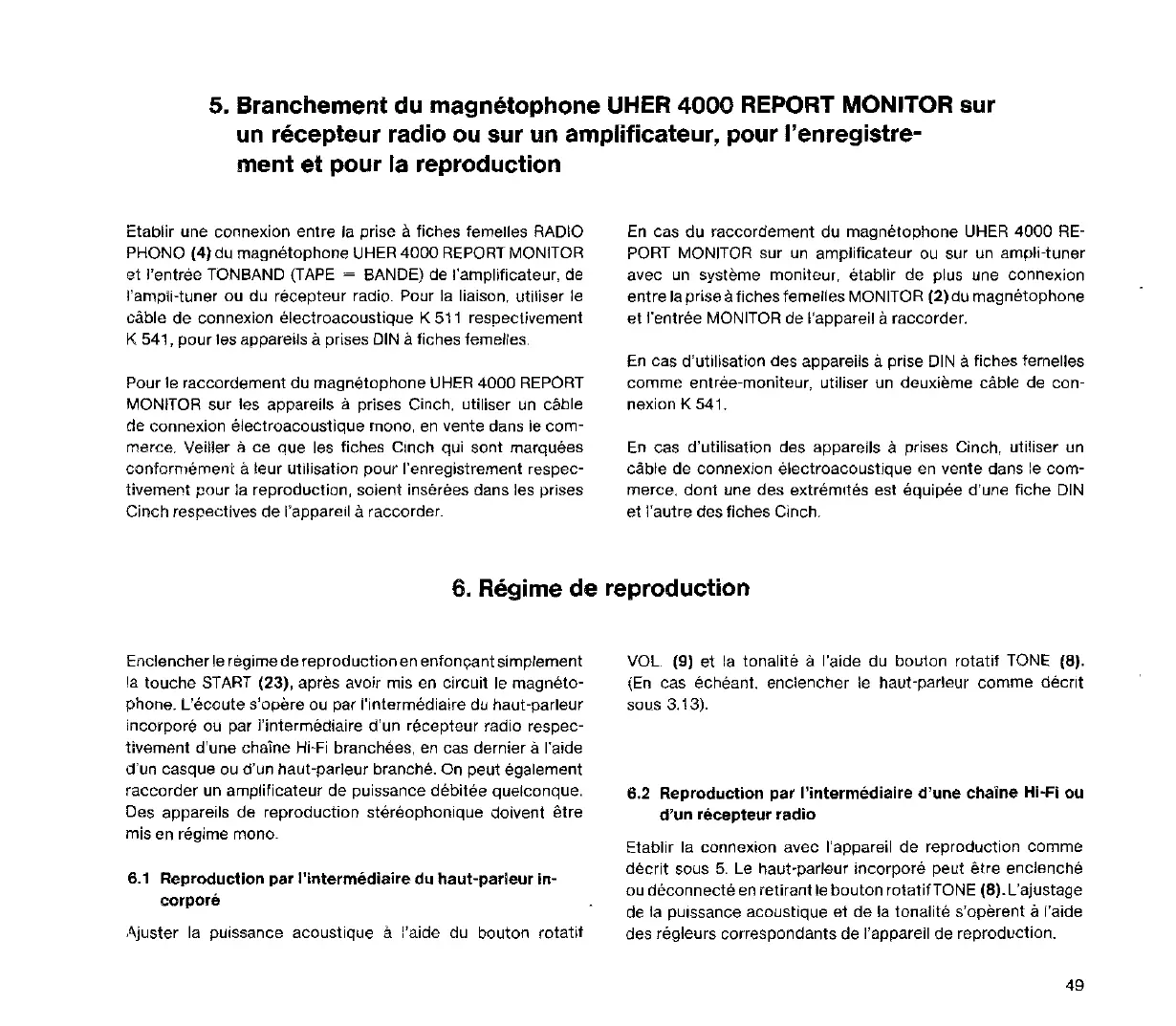

5. Branchement du magnetophone UHER 4000 REPORT MONITOR sur
un recepteur radio ou sur un amplificateur, pour I'enregistre-
me
nt et pour la reproduction
Hablir une connexion entre la prise afiches fernelies RADIO
PHONO (4) du magnetophone
UHER 4000 REPORT MONITOR
et I'entree TONBAND
(TAPE ~ BANDE) de I'ampliticateur, de
l'ampli-tuner DU du recepteur radio. Pour la liaison. utiliser le
cable da connexion electroacoustiQue K 511 respectivement
K 541, pour les appareils
aprises DIN afiches femelles.
Pour le raccordernent du magnetophone UHER 4000 REPORT
MONITOR sur les appareils a. prises Cinch, utiliser un cable
de connexion electroacoustique mono, en venta dans le com-
marce.
Veiller a ce qua les fiches Clnch qui 80nt marquees
conformernent
a leuf utilisation paur I'enregistrement respec-
tivement pour
Ja reproduction, soient inSfm~es dans les prises
Cinch respectives
de I'appareil araccorder.
En cas du raccordement du magnetophone UHER 4000 RE-
PORT MONITOR sur un amplificateur ou sur un ampli-tuner
avec
un systeme moniteur, etablir de plus une connexion
entre
la prise afiches femelies MONITOR (2) du magnetophone
et l'entree MONITOR de I'appareil araccorder.
En cas d'utilisation des appareils aprise DIN afiches fernelIes
comme entree-moniteur, utiliser un deuxieme cable de con-
nexion K 541.
En cas d'utilisation des appareils a prises Cinch, utiliser un
cäble de connexion electroacoustique
en vente dans le com-
merce. dont une des
extremltes est equipee d'une fiche DIN
et l'autre des fiches Clnch.
6. Regime de reproduction
Enclencher le regime de reproduction en enfon9ant simplement
la touche START (23), apres avoir mis en circuit le magneto-
phone. L'ecoute s'opere
ou par l'intermediaire du haut-parleur
in corpora ou par ]'intermediaire d'un rl3Cepteur radio respec-
tivement d'une chaine
Hi~Fi branchees, en cas demler aI'aide
d'un casque
ou d'un haut-parleur branche. On peut egalement
raccorder un amplificateur de puissance
debitee quelconque.
Des appareils de reproduction stereophonique doivent
etre
mis en regime mono_
6.1 Reproduction par I'intermediaire du haut-parleur in-
corpora
Jl\juster la puissance acoustique a I'aide du bouton rotatit
VOL (9) et la tonalite a I'aide du bouton rotatit TONE (8).
(En cas echeant. enclencher le haut-parleur comme decrlt
sous 3.13).
6.2 Reproduction par I'intermediaire d'une chaine Hi·Fi ou
d'un recepteur radio
Etablir la connexion avec I'appareil de reproduction comme
decrit sous 5. Le haut·parJeur incorpore peut etre enclenche
QU deconnecte en retirant le bouton rotatifTONE (8).L'ajustage
de
ta pUI-ssance acoustique et de la tonalite s'operent aI'aide
des
regleurs correspondants de I'appareil de reproduction.
49
