der Skala befindet, steht der Zeiger nur am Anfang des grünen
Feldes.
so
sind die Batterien verbraucht
bzw.
der Akkumulator
muß
sofort geladen werden.
1.2 Betrieb
mit
dem
Spezialakkumulator Z 212 bzw. Z 214
Als
wiederaufladbare Stromquellen stehen die Akkumulatoren
Z 212 und Z 214
zur
Verfügung. Besonders beim professionellen
Einsatz des Gerätes ist der Akku-Betrieb wirtschaftlich und

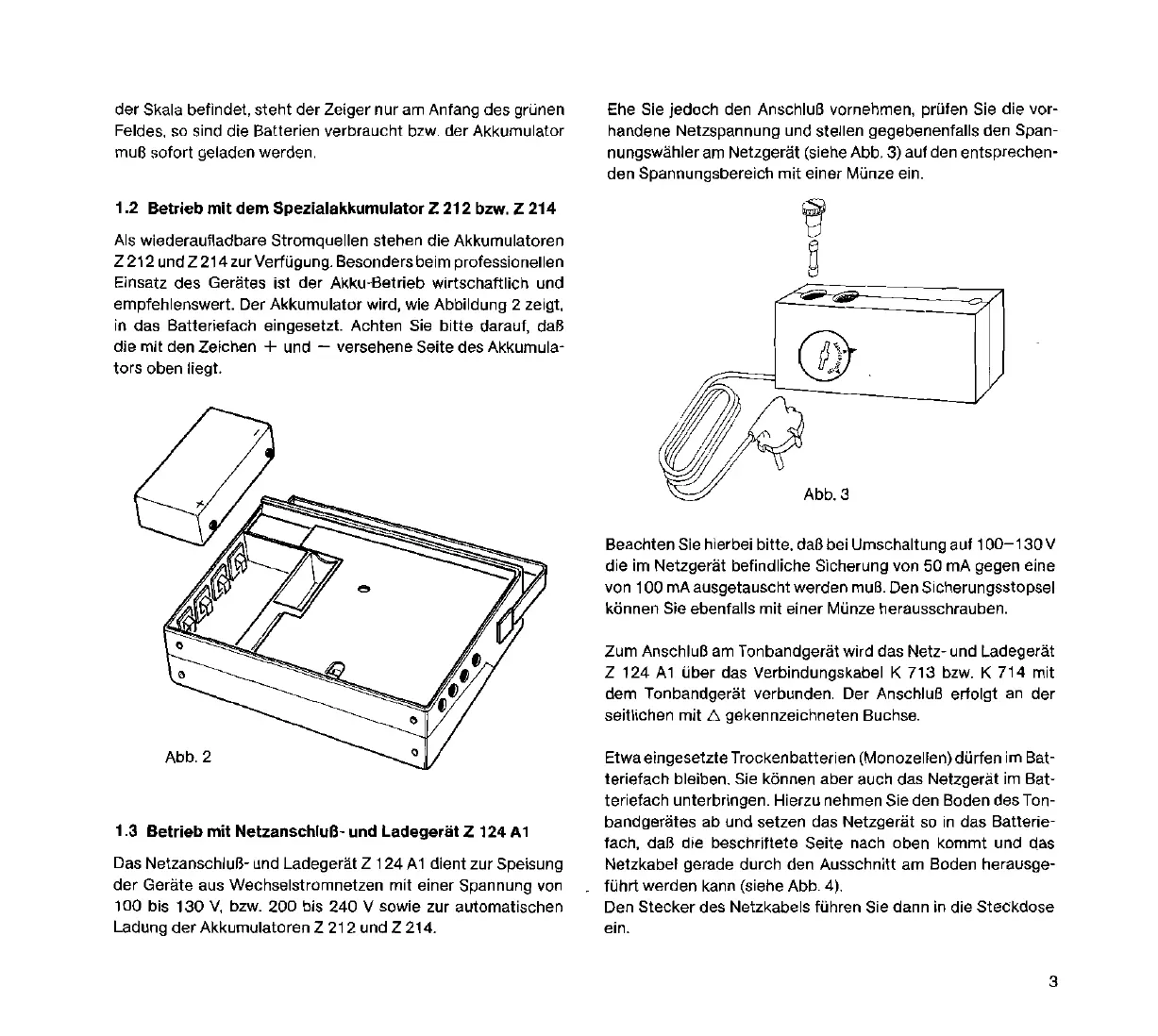

empfehlenswert. Der Akkumulator wird, wie Abbildung 2 zeigt,
in
das Batteriefach eingesetzt. Achten
Sie
bitte darauf,
daß
die mit den Zeichen + und - versehene Seite des Akkumula-
tors oben liegt.
1.3
Betrieb
mit
Netzanschluß-
und
Ladegerät Z 124 A1
Das Netzanschluß- und Ladegerät Z 124
Al
dient zur Speisung
der
Geräte aus Wechselstromnetzen mit einer Spannung
von
100 bis
130
V,
bzw. 200 bis 240 V sowie zur automatischen
Ladung
der
Akkumulatoren Z 212 und Z 214.
Ehe
Sie
jedoch den Anschluß vornehmen, prüfen
Sie
die vor-
handene Netzspannung und stellen gegebenenfalls den Span-
nungswähler
am
Netzgerät (siehe Abb. 3) auf den entsprechen-
den Spannungsbereich mit einer Münze ein.
Beachten Sie hierbei bitte,
daß
bei Umschaltung auf
100-130V
die im Netzgerät befindliche Sicherung von 50 mA gegen eine
von 100 mA ausgetauscht werden
muß.
Den Sicherungsstopsel
können Sie ebenfalls mit einer Münze herausschrauben.
Zum Anschluß
am
Tonbandgerät wird das Netz- und Ladegerät
Z 124
A1
über das Verbindungskabel K 713
bzw.
K 714 mit
dem Tonbandgerät verbunden. Der Anschluß erfolgt
an
der
seitlichen mit
.6.
gekennzeichneten Buchse.
Etwa eingesetzte Trockenbatterien (Monozellen) dürfen im 8at-
teriefach bleiben.
Sie
können aber auch das Netzgerät im Bat-
teriefach unterbringen. Hierzu nehmen Sie den Boden des Ton-
bandgerätes ab und setzen das Netzgerät
so
in
das Batterie-
fach, daß
die beschriftete Seite nach oben kommt und das
Netzkabel gerade durch den Ausschnitt am Boden herausge-
führt werden kann (siehe Abb 4).
Den Stecker des Netzkabels führen
Sie
dann
in
die Steckdose
ein.
3
