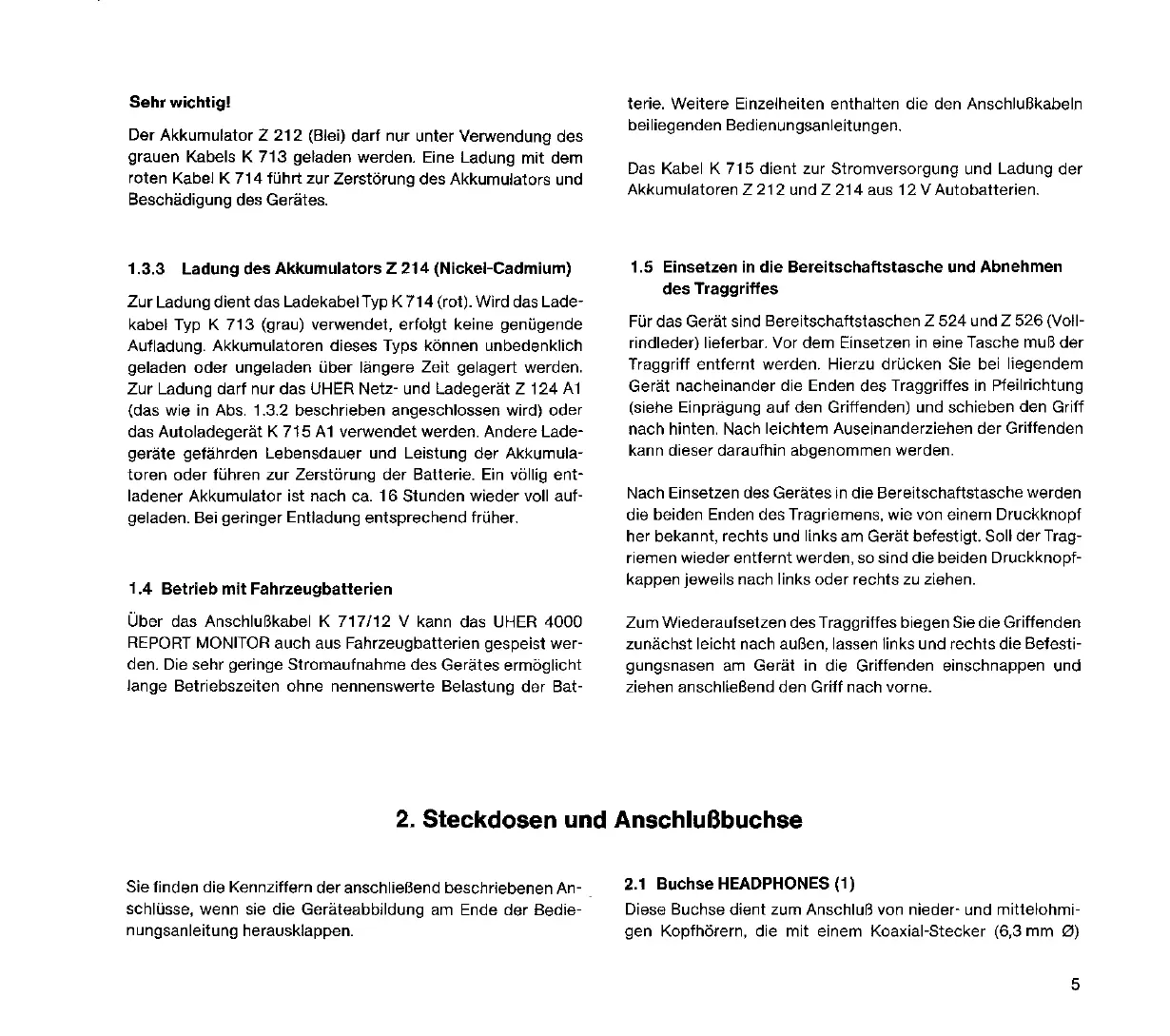

Sehr
wichtig!
Der Akkumulator Z
212
(Blei) darf nur unter Verwendung des
grauen Kabels K 713 geladen werden. Eine Ladung mit dem
roten Kabel K 714 führt zur Zerstörung des Akkumulators und
Beschädigung des Gerätes.
1.3.3
Ladung
des
Akkumulators
Z 214 (Nickel-Cadmium)
Zur Ladung dientdas LadekabelTyp K 714 (rot). Wird das Lade-
kabel Typ K 713 (grau) verwendet, erfolgt keine genügende
Aufladung. Akkumulatoren dieses Typs können unbedenklich
geladen oder ungeladen über längere Zeit gelagert werden.
Zur Ladung darf nur das UHER Netz- und Ladegerät Z 124
A1
(das wie
in
Abs.
1.3.2 beschrieben angeschlossen wird) oder
das Autoladegerät K 715
Al
verwendet werden. Andere Lade-
geräte gefährden Lebensdauer und Leistung der Akkumula-
toren oder führen zur Zerstörung der Batterie.
Ein
völlig ent-
ladener Akkumulator ist nach
ca.
16
Stunden wieder voll auf-
geladen. Bei geringer Entladung entsprechend früher.
1.4
Betrieb
mit
Fahrzeugbatterien
Über das Anschlußkabel K
717/12
V kann das
UHER
4000
REPORT MONITOR auch aus Fahrzeugbatterien gespeist wer-
den. Die sehr geringe Stromaufnahme des Gerätes ermöglicht
lange Betriebszeiten ohne nennenswerte Belastung der Bat-
terie. Weitere Einzelheiten enthalten die den Anschlußkabeln
beiliegenden Bedienungsanleitungen.
Das
Kabel K 715 dient zur Stromversorgung und Ladung der
Akkumulatoren Z 212 und Z 214 aus 12 V Autobatterien.
1.5 Einsetzen in
die
Bereitschaftstasche
und Abnehmen
des
Traggriffes
Für das Gerät sind Bereitschaftstaschen Z 524 und Z 526 (Voll-
rindieder) lieferbar. Vor dem Einsetzen
in
eine Tasche muß
der
Traggriff entfernt werden. Hierzu drücken Sie bei liegendem
Gerät nacheinander die Enden des Traggriffes
in
Pfeilrichtung
(siehe Einprägung auf den Griffenden) und schieben den Griff
nach hinten. Nach leichtem Auseinanderziehen der Griffenden
kann dieser daraufhin abgenommen werden.
Nach Einsetzen des Gerätes
in
die Bereitschaftstasche werden
die beiden Enden des Tragriemens, wie von einem Druckknopf
her bekannt, rechts und links am Gerät befestigt. Soll der Trag-
riemen wieder entfernt werden, so sind die beiden Druckknopf-
kappen jeweils nach links oder rechts
zu
ziehen.
Zum Wiederaufsetzen des Traggriffes biegen Sie die Griffenden
zunächst leicht nach außen, lassen links und rechts die Befesti-
gungsnasen
am
Gerät
in
die Griffenden einschnappen und
ziehen anschließend den Griff nach vorne.
2.
Steckdosen und Anschlußbuchse
Sie finden die Kennziffern der anschließend beschriebenen An- _
schlüsse, wenn sie die Geräteabbildung
am
Ende der Bedie-
nungsanleitung herausklappen.
2.1
Buchse HEADPHONES (1)
Diese Buchse dient zum Anschluß von nieder- und mittelohmi-
gen Kopfhörern, die mit einem Koaxial-Stecker (6,3 mm
0)
5
