INSTRUCTIONS DE CÂBLAGE
Câble Ethernet RJ45
Le système Ipercom est dèveloppé pour fonctionner sous le standard EIA/TIA 568B
Brancher le câble à un des connecteurs RJ45 marqué du logo Urmet.

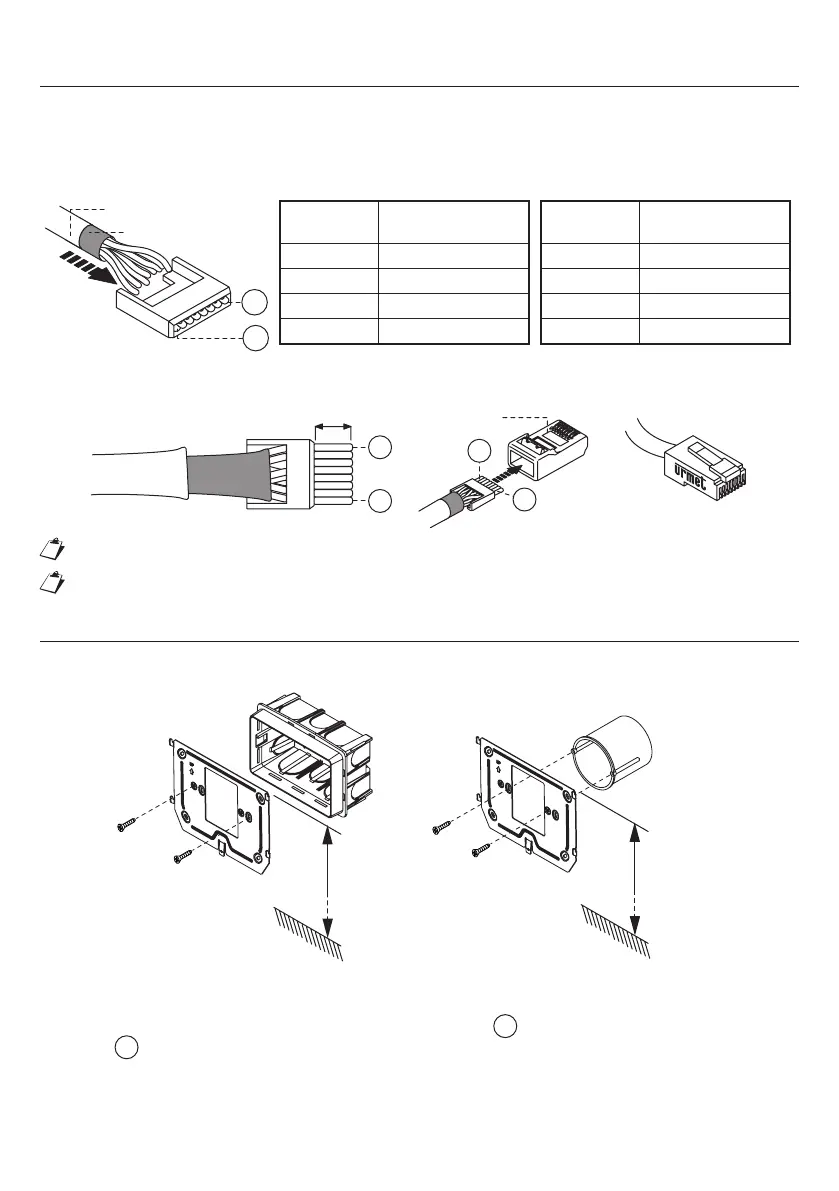

Introduire le conducteur dans le guide en veillant à respecter les couleurs indiquées (Standard T568B).
Gaine noire
8
1
Conducteur
n°
Couleur câble
1 Blanc-Orange
2 Orange
3 Blanc-Vert
4 Bleu
Conducteur
n°
Couleur câble
5 Blanc-Bleu
6 Vert
7 Blanc-Marron
8 Marron
Gaine grise
Couper les câbles de telle sorte qu’ils dépassent du guide d’environ 5 mm, introduire le guide dans le
connecteur et sertir à l’aide de l’accessoire prévu à cet effet.
Connecteur
8
1
~ 5 mm
8
1
S’assurer que la gaine reste à l’intérieur du connecteur.
Ce type de branchement NE GARANTIT PAS la double isolation.
INSTALLATION
L’etrier peut être fi xé au mur en utilisant un boîtier 503 et les vis fournies à cet effet ou un boîtier Ø 60 avec
vis appropriées.
1,50 m
Boîtier
503
1,50 m
Boîtier
Ø 60 mm
Brancher aux fi ls du connecteur les éventuels conducteurs des fonctions panique, sonnerie
supplémentaire et appel à l’étage.
Placer le moniteur contre l’etrier en centrant les crochets
1
et le faire glisser vers le bas jusqu’en
butée
2
.
•
•
•
•
•
