DS1717-056
ESPAÑOL
El videocitòfono IP Ref. 1717/4x, es un dispositivo, diseñado para el sistema Ipercom.
Para un correcto funcionamiento, el dispositivo requiere una conexión de LAN/POE.

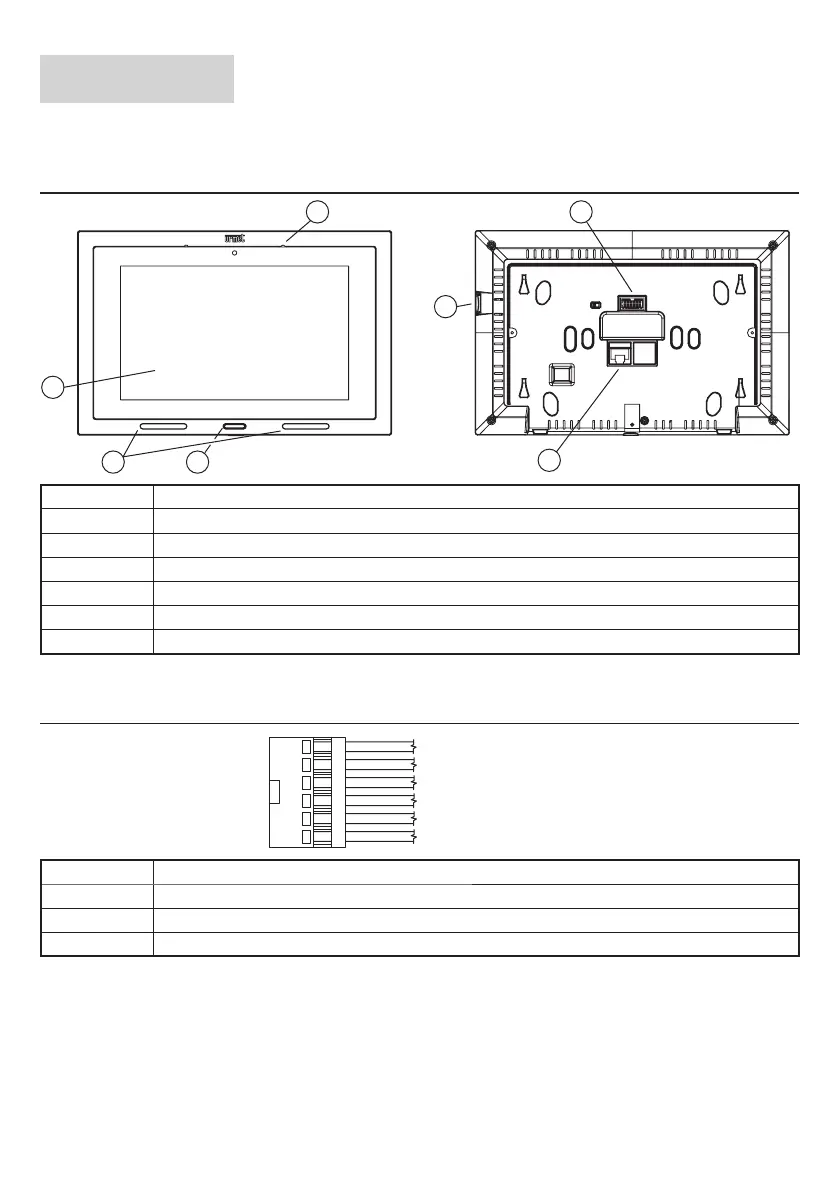

DESCRIPCIÓN DE LOS COMPONENTES Y CARACTERÍSTICAS
6
1
5
4 3
2
7
1
Pantalla táctil 7”
2
Micrófono
3
Tecla de Inicio de color azul retro iluminada
4
Altavoces
5
Tarjeta micro SD
6
Conector de 12 vías para la conexión al sistema
7
Conector LAN con fuente de alimentación POE (DOORPHONE POE PORT)
DESCRIPCIÓN DE LOS CABLES PARA LA CONEXIÓN AL
SISTEMA
Cable púrpura
Cable púrpura
Cable amarillo
Cable amarillo
Cable marrón
Cable naranja
9 - 11
Alarma de pánico: cable púrpura (PANIC)
10 - 12
Llamada al piso: cable amarillo (FC)
4
Timbre adicional: cable marrón (S-)
3
Timbre adicional: cable naranja (S+)
