Il videocitofono IP Sch.1717/4x, è un dispositivo, dedicato al sistema Ipercom.
Per un corretto funzionamento, il dispositivo necessita di un collegamento del tipo LAN/POE.

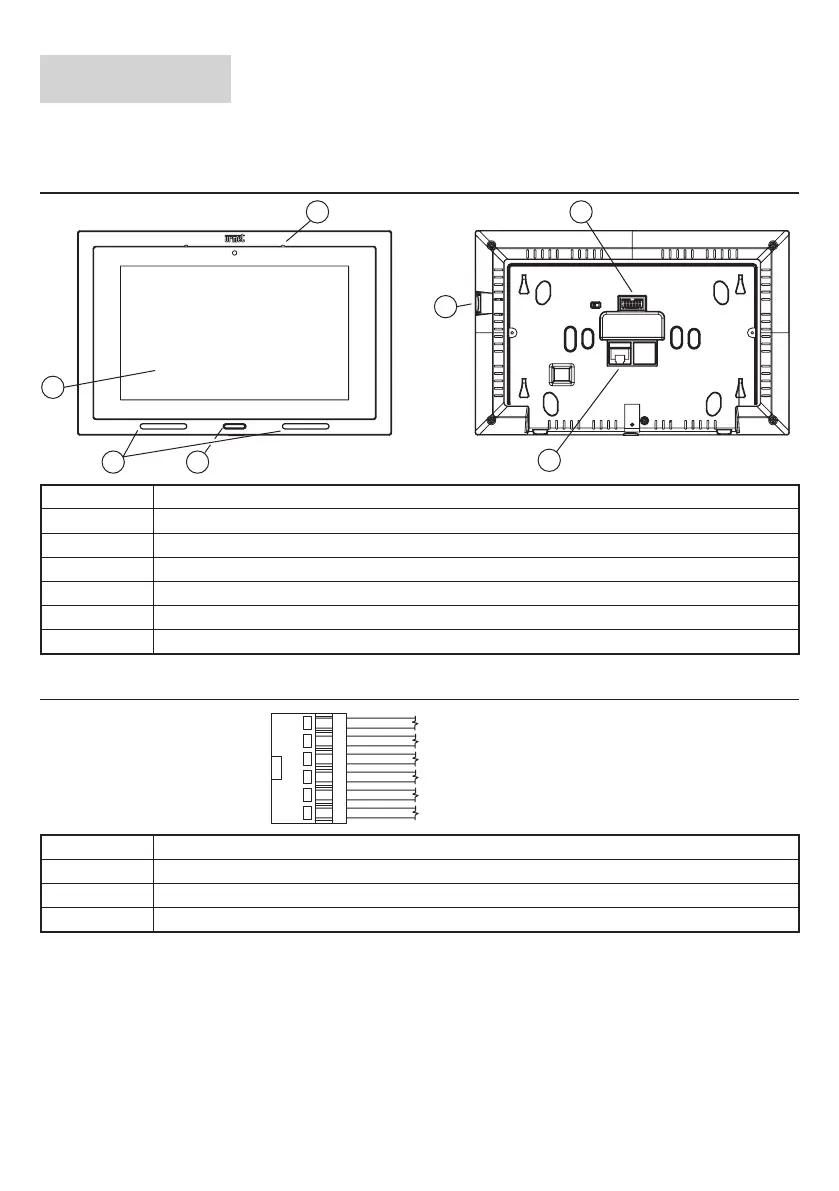

DESCRIZIONE DEI COMPONENTI E CARATTERISTICHE
6
1
5
4 3
2
7
1
Display touchscreen 7”
2
Microfono
3
Pulsante Home retroilluminato di colore blu
4
Altoparlanti
5
Micro SD card
6
Connettore a 12 vie per il collegamento all’impianto
7
Connettore LAN con alimentatore POE (DOORPHONE POE PORT)
DESCRIZIONE DEI FILI PER LA CONNESSIONE ALL’IMPIANTO
Filo viola
Filo viola
Filo giallo
Filo giallo
Filo marrone
Filo arancione
9 - 11
Allarme panico: fi lo di colore viola (PANIC)
10 - 12
Chiamata al piano: fi lo di colore giallo (FC)
4
Suoneria supplementare: fi lo di colore marrone (S-)
3
Suoneria supplementare: fi lo di colore arancione (S+)
