ISTRUZIONI DI CABLAGGIO
Cavo Ethernet RJ45
Il sistema Ipercom è sviluppato per il funzionamento con lo standard EIA/TIA 568B.
Inserire il cavo su uno dei connettori RJ45 con logo Urmet.

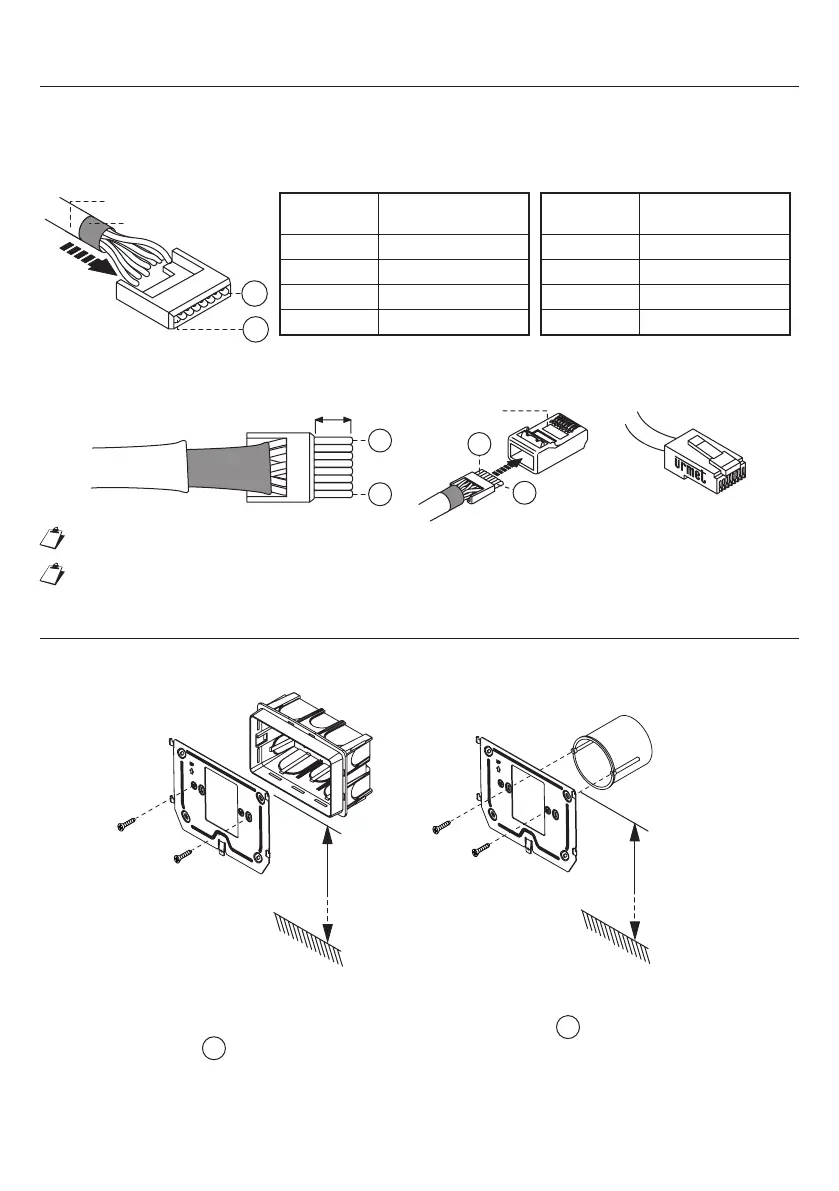

Inserire il conduttore nella guida, rispettando le colorazioni indicate (Standard T568B).
Guaina nera
8
1
Conduttore
n°
Colore cavo
1 Bianco-Arancione
2 Arancione
3 Bianco-Verde
4 Blu
Conduttore
n°
Colore cavo
5 Bianco-Blu
6 Verde
7 Bianco-Marrone
8 Marrone
Guaina grigia
Tagliare i cavi in modo che sporgano dalla guida di circa 5 mm, inserire la guida nel plug e crimpare
con l’apposito attrezzo.
Plug
8
1
~ 5 mm
8
1
Accertarsi che la guaina grigia rimanga all’interno del plug.
Questo tipo di collegamento NON garantisce il doppio isolamento.
INSTALLAZIONE
È possibile fi ssare la staffa a parete utilizzando una scatola 503 e le viti in dotazione, o una scatola Ø 60
con viti adeguate.
1,50 m
Scatola
503
1,50 m
Scatola
Ø 60 mm
Collegare ai fi li del connettore gli eventuali conduttori delle funzioni panico, suoneria supplementare,
chiamata al piano.
Accostare il videocitofono alla staffa centrando gli appositi agganci
1
e farlo scorrere verso il basso
fi no al suo arresto
2
.
•
•
•
•
•
