DS1717-056
FRANÇAIS
Le moniteur Réf. 1717/4x est un vidéophone IP spécialement conçu pour le système Ipercom.
Pour en assurer le bon fonctionnement, le dispositif nécessite une connexion de type LAN/POE.

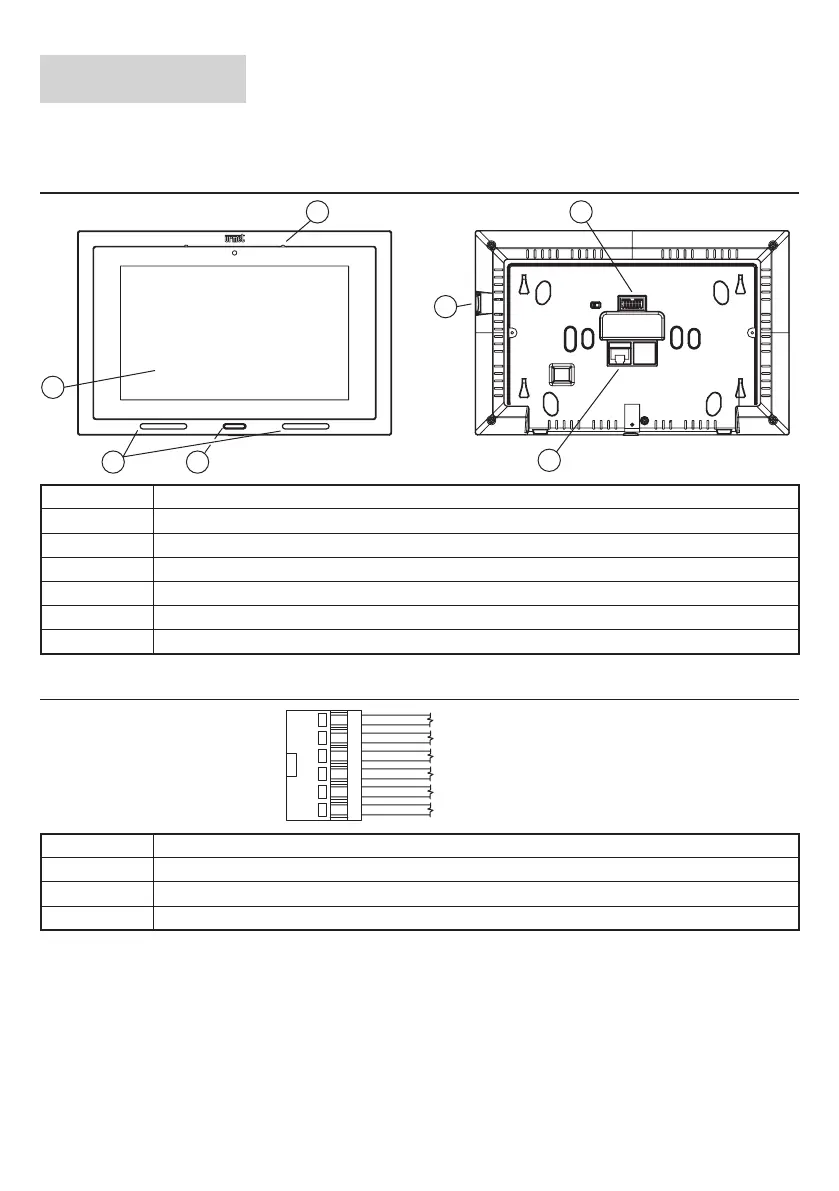

DESCRIPTION DES COMPOSANTS ET CARACTÉRISTIQUES
6
1
5
4 3
2
7
1
Écran tactile 7”
2
Micro
3
Bouton Home à rétro-éclairage de couleur bleue
4
Haut-parleurs
5
Micro-carte SD
6
Connecteur à 12 voies pour le branchement à l’installation.
7
Connecteur LAN avec alimentation POE (DOORPHONE POE PORT)
DESCRIPTION DES FILS DE BRANCHEMENT À L’INSTALLATION
Fil violet
Fil violet
Fil jaune
Fil jaune
Fil marron
Fil orange
9 - 11
Alarme panique: fi l couleur violet (PANIC)
10 - 12
Appel à l’étage: fi l couleur jaune (FC)
4
Sonnerie supplémentaire: fi l couleur marron (S-)
3
Sonnerie supplémentaire: fi l couleur orange (S+)
