19
DS1717-056

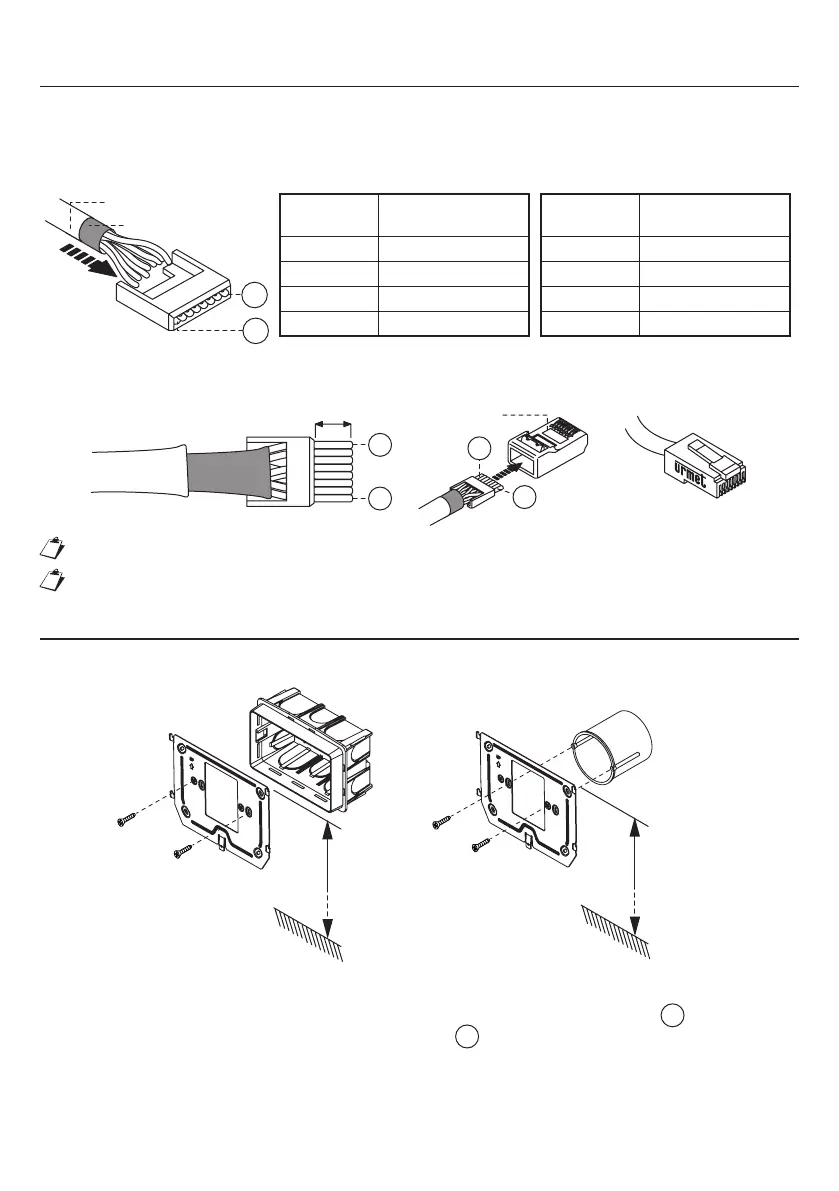

AANWIJZIGINGEN VOOR DE BEDRADING
Ethernetkabel RJ45
Het Ipercom-systeem is ontwikkeld om te functioneren met de standaard EIA/TIA 568B.
Plaats de kabel op een van de RJ45 stekkers met het Urmet-logo.
Steek de stekker in de geleiding, met inachtneming van de kleurcode (Standaard T568B)
Zwarte kabelmantel
8
1
Stekker nr. Kleur kabel
1 Wit-Oranje
2 Oranje
3 Wit-Groen
4 Blauw
Stekker nr. Kleur kabel
5 Wit-Blauw
6 Groen
7 Wit-Bruin
8 Bruin
Grijze kabelmantel
Snijd de kabels zodanig dat ze circa 5 mm uit de geleiding steken, steek de geleiding in de plug en krimp
de kabel met een krimptang.
Plug
8
1
~ 5 mm
8
1
Controleer of de grijze kabelmantel in de plug blijft zitten.
Dit type aansluiting garandeert GEEN dubbele isolatie.
INSTALLATIE
Het is mogelijk om de wandbeugel te bevestigen met behulp van een doos 503 en de bijgeleverde schroeven,
of een doos Ø 60 met geschikte schroeven.
1,50 m
Doos
503
1,50 m
Doos
Ø 60 mm
Sluit aan de stekkerdraden de eventuele stekkers van de paniekfunctie, extra bel en oproep naar etage
aan.
Plaats de beeldintercom tegen de beugel door de betreffende bevestigingspunten
1
te centreren en
de beeldintercom omlaag te schuiven tot aan de stop
2
(Zie het volgende beeld).
•
•
•
•
•
